描述
产品详情

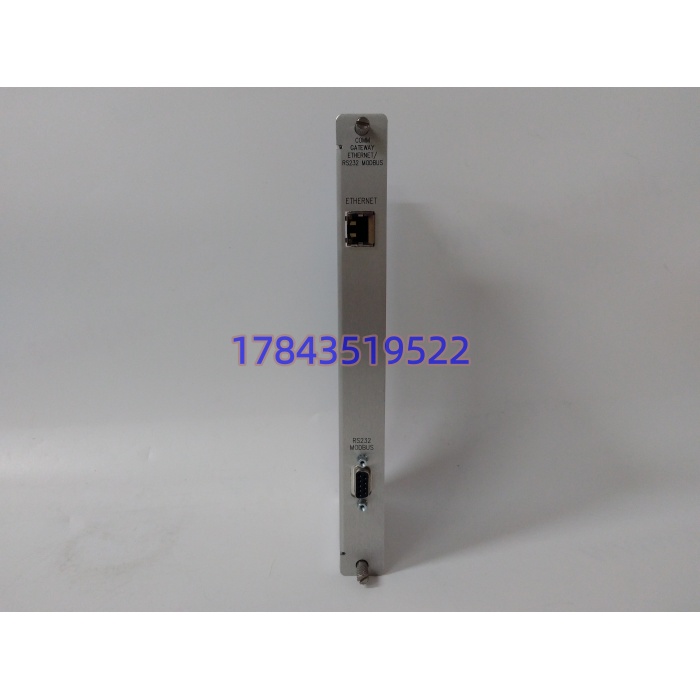

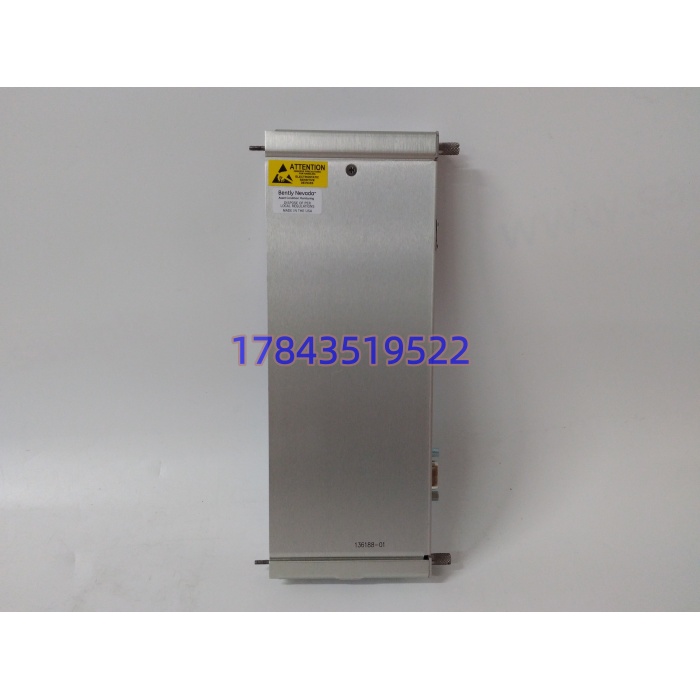

・型号：136188-01
・品牌：Bently Nevada
・系列：3500/92 网关通讯扩展子卡
规格参数
| 参数项 | 参数数值 |
|---|---|
| 完整物料编号 | 136188-01，归属 3500/92 网关主卡配套子件 |
| 背板供电 | 24 V DC ±10%，典型功耗≤5 W |
| 硬件接口 | 10/100M 以太网 RJ45、RS232 串口 |
| 支持协议 | Modbus TCP、Modbus RTU、BN Host 原厂协议 |
| 数据存储 | 8KB NVRAM 缓存故障与实时测点数据 |
| 热插拔特性 | 兼容 3500 机架热插拔规范，无需整机断电更换 |
| 环境工作温区 | -40 ℃ ~ +70 ℃，湿度 5%~95% 无凝露 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 抗振动标准 | 5G（10~500Hz，依据 IEC 60068-2-6） |
| 整机尺寸 | 241 mm × 24.4 mm × 144 mm |
| 整机重量 | 约 2.2 kg |
| 行业合规 | 符合 API 670 旋转机械保护标准 |
| 原厂生命周期 | 停产，Last-time-buy 采购通道开放至 2027 年末 |
| 适配设备 | 火电汽轮机组、燃气轮机、大型压缩机 3500 TSI 监测柜 |
产品介绍
（随机切入策略：A 场景痛点）电厂、化工大型旋转机组依靠 3500 系列 TSI 系统采集轴振、位移、转速数据，136188-01 是网关对外对接中控 DCS 的唯一数据转换载体，一旦子卡通讯失效，全厂操作员站无法读取机组振动实时数值，故障预警、联锁监视功能全部失效，机组只能依靠就地表盘人工值守，安全风险大幅上升。严格来说，该子卡仅能搭配 3500/92 网关主卡使用，无法单独插入监测机架，同系列迭代型号 136180-01 协议逻辑存在差异，不能直接互换。现场实测运行超 8 年的子卡易出现网口芯片老化、串口通讯丢包问题，存量 TSI 系统改造投入高，原厂停产后补货周期拉长，无缓冲备件会造成机组长期无远程监控。提前储备备件可延缓整套监测系统升级，降低全生命周期运维 TCO。
应用场景与库存策略
通讯子卡无冗余通道，故障直接切断中控与 TSI 系统数据链路，能源、石化行业机组失去远程振动监控，存在转子损坏、非计划停机风险，备件统一归类为 A 类关键备件。原厂停产跨境采购周期超 3 个月，海外调货溢价逐年走高。
- 火电厂汽轮发电机组 3500 监测柜 | 机组并网运行依赖远程振动监视，数据中断触发调度风险。库存策略：每台机组配套网关常备 1 块缓冲备件，厂区 3 台以上机组共享 1 块周转备件，分摊资金占用。
- 炼化装置大型离心压缩机组 TSI 系统 | 压缩机停机造成整套化工流程全线中断，原料批量报废。库存策略：执行 Last-time-buy 批量锁货，一次性储备未来 3 年更换需求，规避后期货源断档。
- 钢厂自备电厂燃气轮机监测机柜 | 发电配套轧钢主线，监控失效同步影响轧制生产调度。库存策略：供应商寄售库存模式，按需领用结算，减少自有资金长期积压。
- 调峰电站、泵站大型轴流风机监测系统 | 无人值守站点无就地运维人员，数据失联无法提前预判轴承故障。库存策略：每两套机组储备 1 块共享备件，建立跨站点备件调拨机制。
真实案例：华北某燃气电站 3 台机组配套 3500 TSI 系统，2025 年冬季 136188-01 网口芯片烧毁，厂区未储备备用子卡，原厂订货等待 14 周，机组连续两个多月仅靠就地仪表值守，期间出现轴承振动异常无法远程预警，险些触发机组跳机，事后核算潜在停机损失超 230 万。运维复盘后批量采购 4 块同型号子卡入库，对比安全风险与潜在损失，备货资金回本周期不足 3 个月。
