产品详情

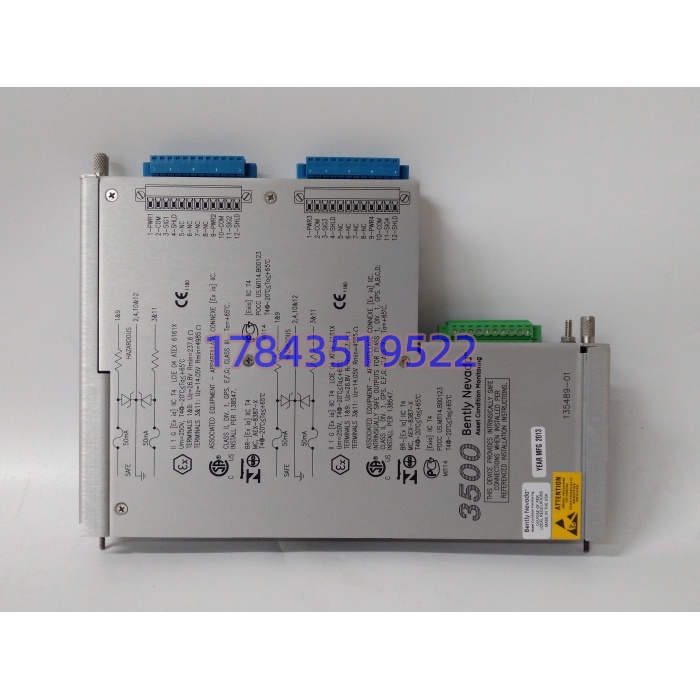

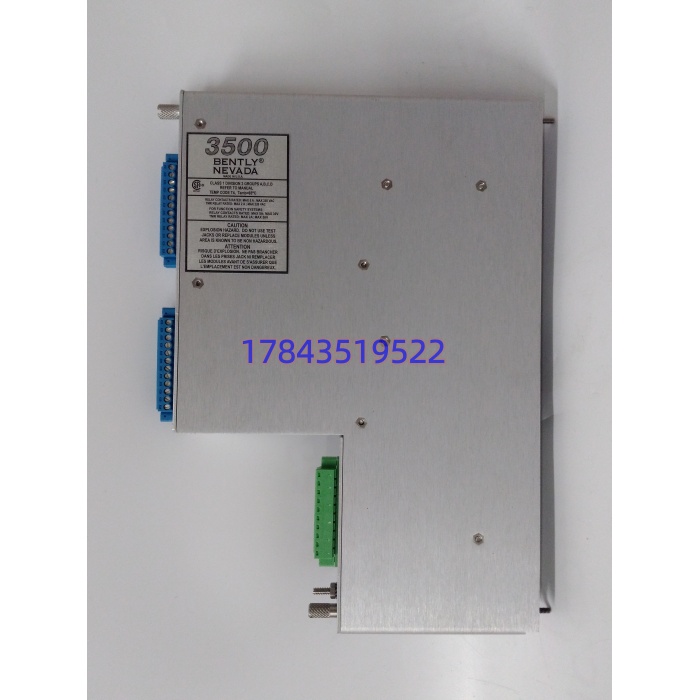

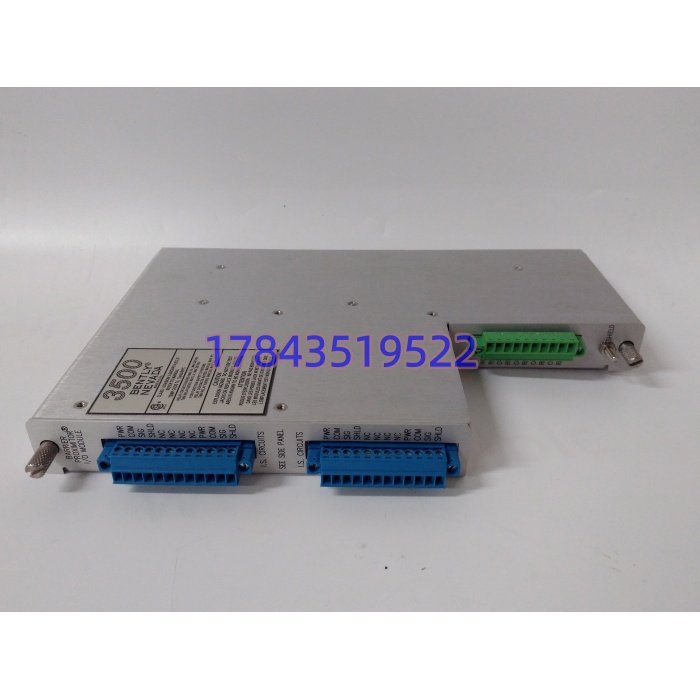

・型号：135489-01（模块型号 3500/42M）・品牌：Bently Nevada・系列：3500 机械状态监测系统
规格参数
- 通道配置：4 路独立信号输入通道，通道两两分组组态
- 兼容传感器：电涡流位移探头、Velomitor 速度传感器、压电加速度传感器
- 可监测参数：径向轴振、推力轴位移、胀差、偏心、壳体振动速度、加速度
- 报警机制：每通道支持警告、危险两级阈值，内置传感器故障诊断
- 模拟输出：各通道独立 4~20mA 变送信号
- 缓冲输出：板载传感器缓冲信号，方便外接采集仪做频谱分析
- 机架通讯：3500 框架背板总线，配合 RIM 模块向上位系统传输数据
- 典型功耗：7.7W
- 工作温度：0℃ ~ +60℃（机柜内安装）
- 安装形式：标准 3500 机架插槽，支持模块热插拔
- 软件组态：依靠 3500 Rack Configuration 软件下载参数
产品介绍
（随机切入策略：F 历史生命周期验证）国内电厂、炼化大量机组投产初期配套 3500 框架，3500/42M（物料编码 135489-01）长期作为主力监测卡件服役超过十五年。严格来说，通道必须成对分配监测功能，不能四路通道完全独立配置不同运算逻辑，很多初次调试的工程师容易踩这个组态陷阱。原厂依旧提供技术支持，但新品交付周期持续拉长。大量机组暂无整机改造预算，只能依靠存量备件维持机组保护回路在线。采购环节务必区分完整物料号，仅标注 3500/42M 无法保障到货硬件版本匹配。
应用场景与库存策略
汽轮机、压缩机属于关键转动设备，振动监测回路失效会触发机组保护闭锁，原厂全新订货周期普遍 18 周以上。
- 火电厂汽轮发电机组：轴振、推力位移监测，建议维持 1 块缓冲备件，优先选用完成全通道通电测试货源。
- 炼化装置大型往复 / 离心压缩机：壳体振动与轴位移复合监测，可和供应商协商备件寄售模式，减轻自有资金占用。
- 煤化工空分增压机组：装置已经列入中长期改造计划，不建议批量锁货，仅保留最低安全库存。
真实案例：某电厂汽机 3500 框架 135489-01 模块通道异常，仓库仅有外观一致的 3500/42M 备用件，但硬件版本偏低。备件上机后缓冲信号异常，无法正常接入在线振动分析系统。紧急调运同版本备件，停机处理耗时 9 小时。事后库存规范更新：所有 3500 系列备件入库登记硬件版本，同步留存原始组态文件。
