描述
产品详情

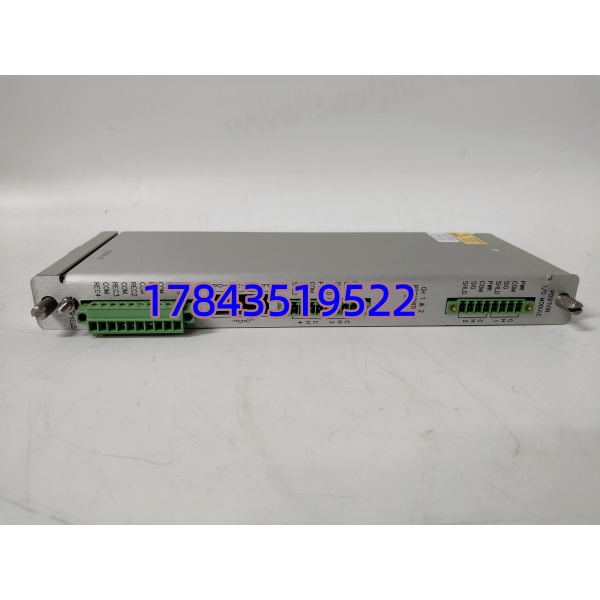

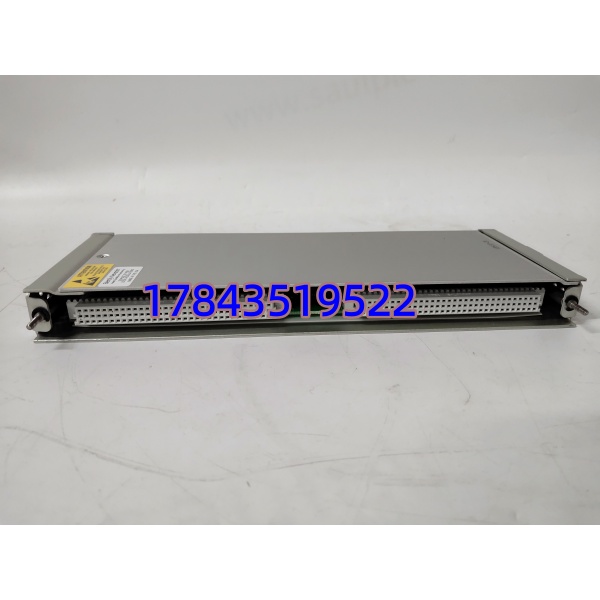

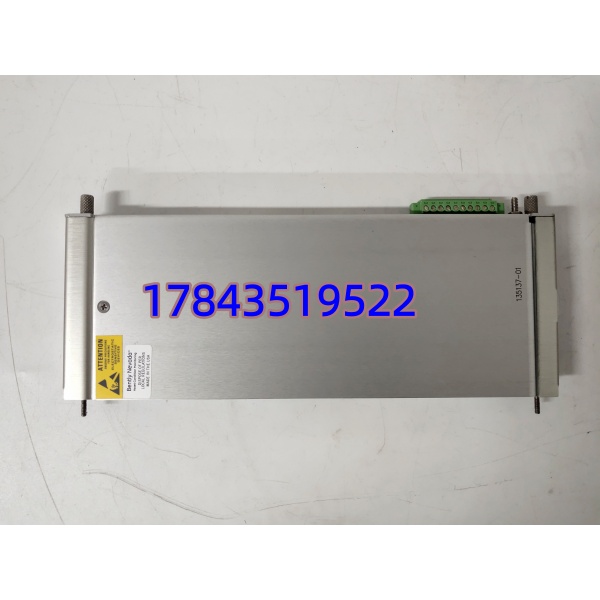

・型号：135137-01
・品牌：Bently Nevada（本特利）
・系列：3500 状态监测系统
技术参数
| 参数项 | 实测原厂规格 |
|---|---|
| 通道数量 | 4 路独立隔离采集通道 |
| 支持传感器类型 | 电涡流探头、DC LVDT、AC LVDT、旋转电位计、RPT 旋转位置传感器 |
| 机架适配型号 | 3500/45 位置监测器机架 |
| 背板供电 | 24VDC 系统背板供电 |
| 单通道信号响应时长 | ≤10ms |
| 整机外形尺寸 | 241mm×24.4mm×99.1mm |
| 整机净重 | 0.44kg |
| 工作环境温度 | -40℃ ~ +70℃ |
| 电磁兼容标准 | IEC 61000-6-2 工业抗扰标准 |
| 内部端子配置 | 模块自带接线端子，无需单独端子板 |
| 机架占用槽位 | 单槽位标准 3500 机架插槽 |
| 报警输出逻辑 | 通道独立 OK/Alert/Danger 三级状态 |
产品介绍
在汽轮发电机组大修现场实测发现，老旧分体式采集板常出现 LVDT 信号漂移，阀位反馈偏差超过 0.5mm 就会触发机组负荷波动，135137-01 作为 3500/45 专用位置采集单元，专门解决高精度位移信号采集失真问题。根据 Bently 原厂 3500 系统手册 128638 文档，四路通道全部做电气隔离处理，柜内变频器、励磁柜的干扰信号不会跨通道串扰，单模块可同时监测汽轮机主汽阀、调门、轴位移多组测点。
严格来说，该模块仅适配 3500 系列监测机架，无法直接接入第三方 PLC 背板。模块自带一体式接线端子，现场更换时不用额外采购端子配件，拆装仅需松开机架前后卡扣；现货统一提供 12 个月硬件质保，标准出库交期 2 个工作日，海外原装件入库前完成通电老化测试，规避仓储受潮带来的采样零点偏移问题。对比多路通用模拟量板卡，它内置 LVDT 激励源，不用额外配置信号调理器，能压缩柜内改造布线工时。
替换与升级建议
✅ 直接替换
同料号 135137-01 整机直插，端子定义、通道拨码、背板通讯协议完全一致，拆旧插新后仅需重新校准传感器零点，现场操作时长 30 分钟以内，无额外物料支出。
⚠️ 软件兼容（需改配置）
- 135137-02：硬件通道结构一致，但出厂默认传感器增益参数不同，接入 LVDT 后测量数值偏差 0.3~0.6mm，需在 3500 组态软件重新录入传感器灵敏度参数，调试工时约 1.5 小时；
- 135148-01：扩展至 6 通道采集，但原有 3500/45 机架组态模板不通用，需重新建立测点数据库，组态工作量翻倍。
❌ 硬件不兼容
3500/42 振动监测模块、3500/50 转速模块，背板通讯引脚、信号激励电路完全不匹配，强行上机无法识别传感器，整套测点回路需重新规划，不适合机组应急抢修替换。
