描述
关键技术规格
- 型号：125840-01
- 输入电压：175–264VAC（峰值 373VAC）
- 频率范围：47–63Hz
- 输出：24VDC，最大 10A
- 保护特性：过压（>270VAC）、欠压（<140VAC）、过流、反极性保护
- 工作温度：-30°C ~ +65°C
- 尺寸（宽 × 高 × 深）：119.9×24.4×256.5 mm
- 重量：约 0.34 kg
- 安装：3500 机架半高插槽，支持冗余配置
- 认证：CE、SIL 2
产品深度介绍

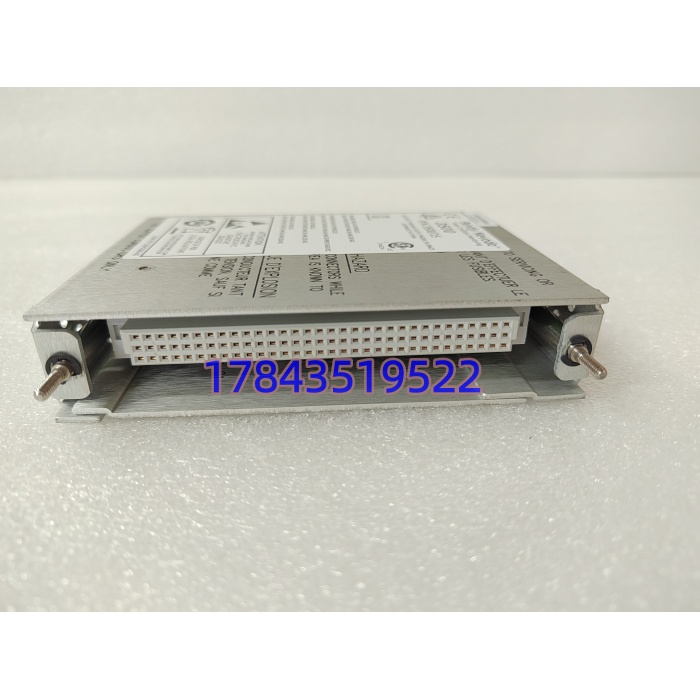

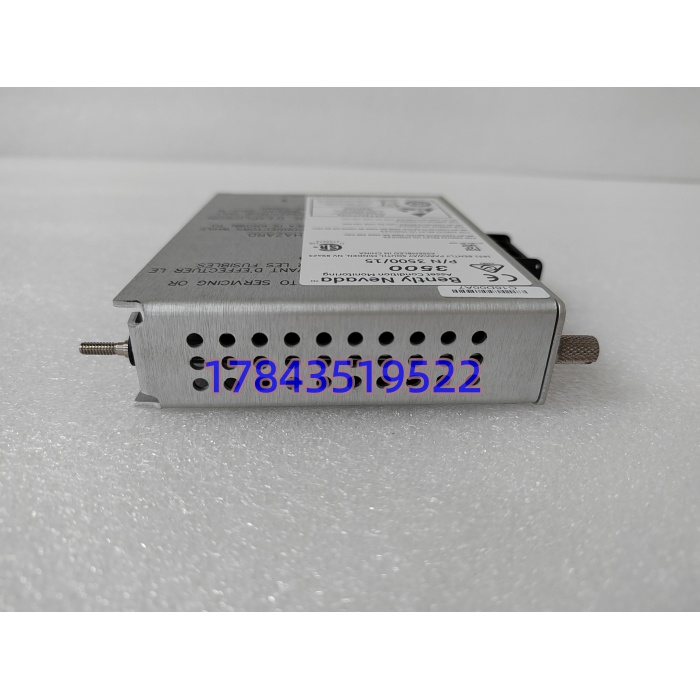

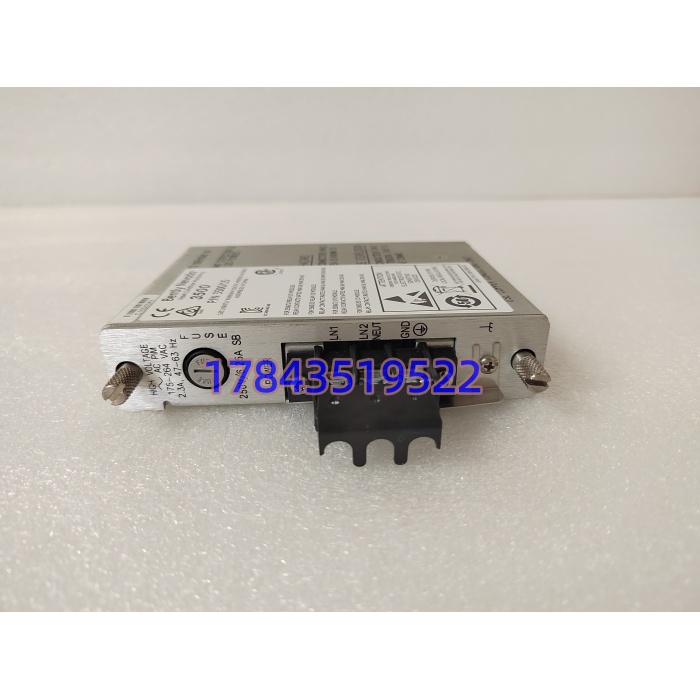

125840-01 是本特利 3500 系列高压交流电源输入模块（PIM），与 3500/15 电源单元配套，安装于机架后部，为整个机械保护系统提供主供电接口、浪涌抑制与 EMI 滤波。
模块支持全球宽电压输入（175–264VAC），输出稳定 24VDC，具备完善的保护机制，可在异常工况下自动关断，避免后端精密监测模块受损。支持双电源冗余配置，是汽轮机、压缩机等关键旋转设备不间断振动监测的核心保障部件。
应用场景与行业案例
工程痛点
大型旋转设备（汽轮机、压缩机）的振动监测系统需长期稳定供电，电网波动、浪涌或缺相易导致系统掉电或损坏，引发非计划停机，损失巨大。
典型应用场景
- 火力发电 – 汽轮机监测为 3500/40（振动）、3500/50（转速）等模块供电，保障超速保护与振动监测连续运行。
- 石油化工 – 压缩机组保护用于离心压缩机、裂解气压缩机的振动与轴向位移监测，避免设备解体风险。
- 冶金行业 – 高炉鼓风机监控为鼓风机轴振、轴位移监测系统提供可靠电源，保障高炉连续生产。
- 油气输送 – 管道压站机组关键机组振动监测系统供电，满足长周期、无人值守运行要求。
真实案例
某电厂 300MW 机组 3500 系统原配电源模块老化，多次因电网波动触发保护停机，单次停机损失超 50 万元。原厂反馈模块交货期 6 周，无法满足抢修需求。
更换为原装 125840-01 后：
- 电压波动适应性显著提升，无一次异常停机
- 冗余供电配置就绪，单点故障不影响系统
- 安装调试 2 小时完成，快速恢复机组在线监测
- 连续运行 18 个月稳定，未发生供电相关故障
