产品详情

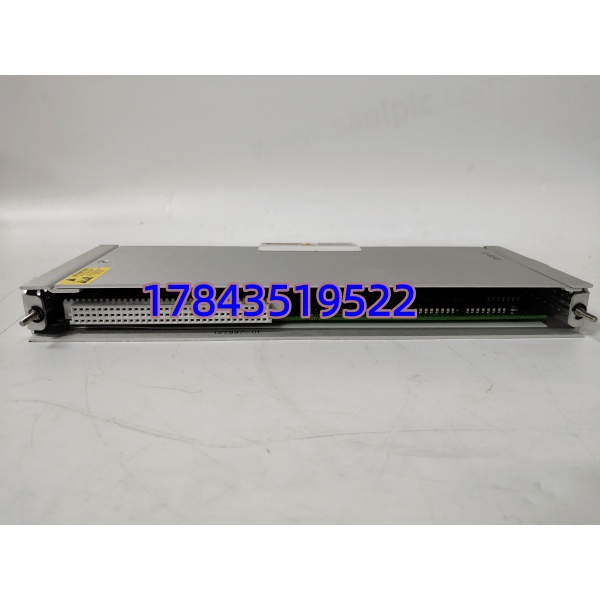

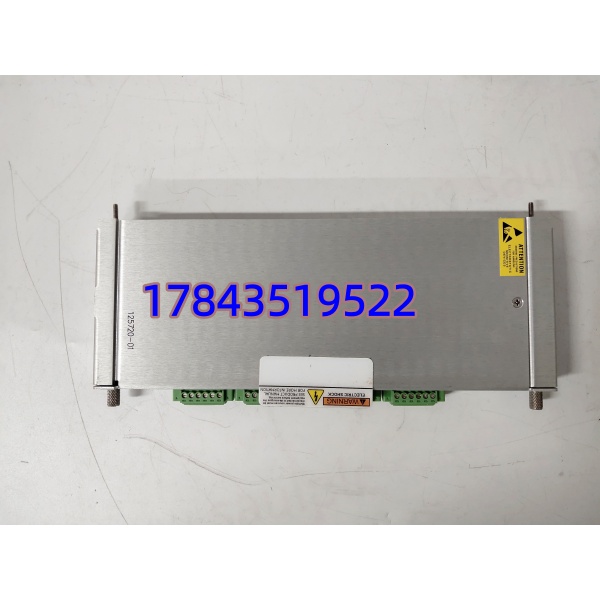

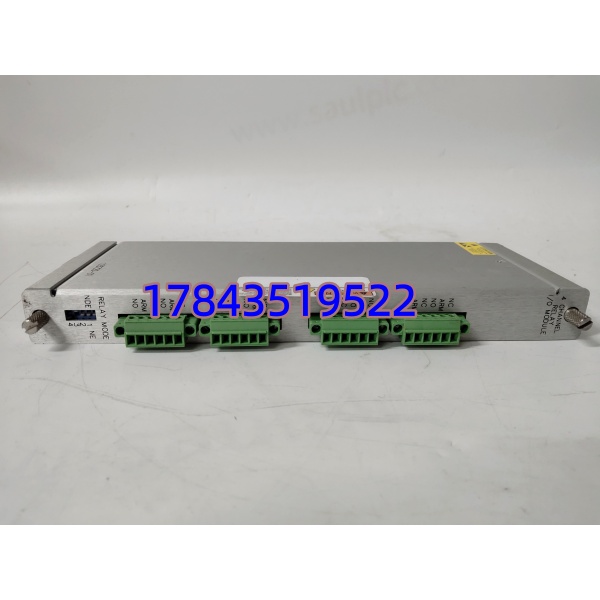

・型号：125720-01（3500/32M）
・品牌：Bently Nevada 本特利
・系列：3500 机械保护系统
技术参数
| 参数项 | 标准数值 | 工程落地说明 |
|---|---|---|
| 集成通道数量 | 4 路独立继电器 | 每通道逻辑完全隔离，单路故障不干扰其余联锁回路 |
| 触点结构 | SPDT 单刀双掷（C 型） | 自带常开、常闭双回路，无需额外转接端子 |
| 触点额定负载 | 5A 24VDC 阻性；250VAC 3A | 现场实测电磁阀感性负载必须配套灭弧回路 |
| 触点防护 | 环氧密封 + 内置电弧抑制器 | 减少化工、电厂粉尘环境下触点烧蚀频次 |
| 单卡整机功耗 | 典型 5.8W | 多卡满配机架不会触发母线过流告警 |
| 安装插槽规则 | TDI 瞬态数据接口模块右侧所有槽位 | 严格来说，TDI 左侧插槽无法识别本卡件 |
| 工作环境温度 | -30℃～+65℃ | 北方冬季无保温控制柜需加装柜内加热装置 |
| 存储温区 | -40℃～+85℃ | 长途陆运、露天临时存放不会损伤板卡电路 |
| 相对湿度范围 | 5%～95% RH（无冷凝） | 沿海电厂柜内建议搭配除湿器，避免端子腐蚀 |
| 机械抗振标准 | IEC 60068-2-6，10–1000Hz | 适配汽轮机、大型压缩机底座强振动工况 |
| 整机安装规格 | 3500 标准全高度机架卡 | 单 14 槽机架最多可并联 14 张同型号继电器卡 |
| 继电器机械寿命 | 10 万次 @额定 5A 负载 | 频繁启停联锁场景需预留备件轮换 |
| 状态指示 LED | OK、TX/RX、4 路独立通道报警灯 | 现场无需上位机即可快速定位故障通道 |
产品介绍
电厂汽轮机组、炼化大型压缩机组最容易出现保护失效隐患：监测模块捕捉到振动超标危险信号后，缺少可靠的大功率触点执行机构，仅靠背板弱电信号无法直接驱动停机电磁阀与声光报警。125720-01 作为 3500 系统专属联锁输出硬件，专门补齐监测系统末端执行能力短板，原厂 Datasheet 文档 141533 明确其逻辑组态权限，可调取机架内任意监测通道的 Alert 预警、Danger 危险、模块故障信号做组合逻辑运算。
单卡四路独立通道能同时承载机组超速停机、轴振高联锁、油温预警、轴承温度异常四类保护回路，相比单路外置继电器模组，控制柜内部布线工作量减少 40%，空开与端子排占用空间同步压缩。模块支持机架热插拔，机组短停检修时可直接抽换，单张卡更换调试时长控制在 15 分钟内。这款卡件不适合小型单机简易监测柜使用，仅能搭配完整 3500 机架总线运行，仅采购单卡无配套机架与组态软件时无法实现联锁输出。
替换与升级建议
✅ 直接替换（零组态修改，上机即用）
125720-02：同架构 3500/32M 继电器卡，触点容量、总线协议、端子定义完全一致，原有组态程序无需改动，现货库存充足，采购差价约 450 元。
⚠️ 软件兼容（需重新配置联锁逻辑）
125760-01（3500/33M）八通道继电器卡：插槽通用，背板总线互通，但通道数量翻倍，原有四路联锁地址需要重新映射，上位机组态修改、通道测试全程约 3–5 小时，适合后期扩容点位的项目。
❌ 硬件不兼容（无法同机架混用）
128235-01（3500/42M 振动监测卡）：功能为采集涡流传感器振动信号，无继电器输出回路，背板信号定义不同，强行上机只会出现机架通讯报错，不存在硬件改造适配方案。
