描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|

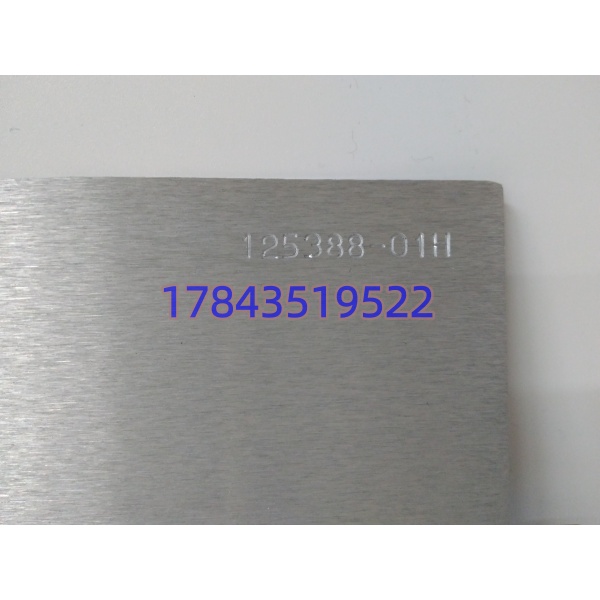

| 完整物料型号 | 125388-01H（改良加固版），基础款 125388-01 |
| 适配机架 | 3500/05 半高度监测框架，单半高槽位占用 |
| 适配功能卡件 | 3500/25 双路键相器模块、全系半高振动 / 温度监测 IO 卡 |
| 材质工艺 | 3003 铝合金拉丝一体冲压，表面钝化防腐 |
| 外形尺寸 | 222 mm × 245 mm × 22 mm |
| 单块净重 | 0.22 kg |
| 安装结构 | 侧边弹性卡扣 + 前部推拉拉手，支持不停机热插拔 |
| 屏蔽性能 | 全包裹金属 EMI 屏蔽，抑制机柜变频器、电机工频干扰 |
| 兼容维护特性 | 模块装入底盘后整体插拔，无需单独拆卸电路板 |
| 工作环境温区 | -30 ℃ ~ +65 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（控制柜内安装），防潮、耐粉尘、耐轻微腐蚀 |
| 配套附件 | 专用固定螺丝、导向卡条、防松卡扣 |
| 硬件区分 | 仅适配半高模块；125388-01H 加固加厚，普通 125388-01 板材偏薄，重载振动环境优先选用 01H 版本 |
产品深度介绍

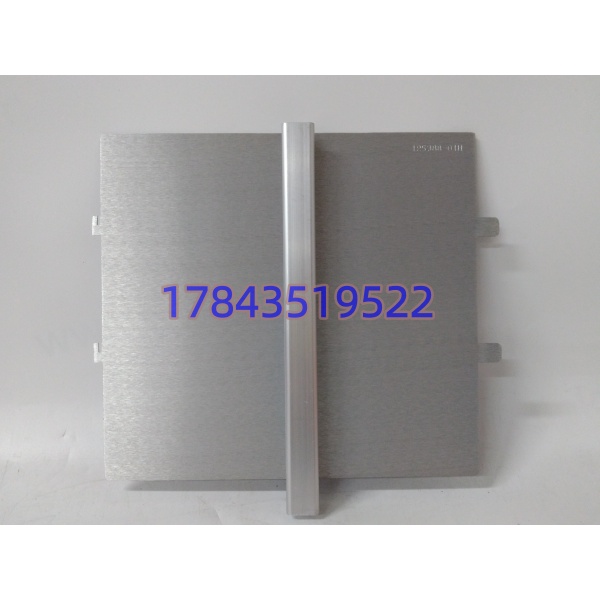

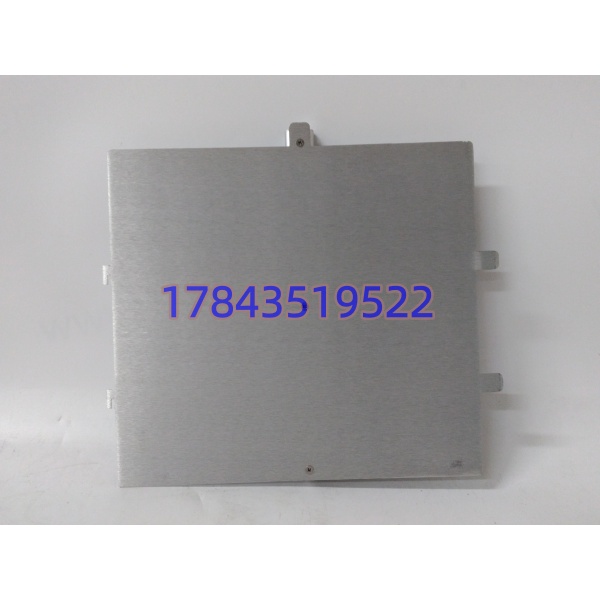

125388-01H 是本特利 3500 TSI 系统专用半高模块加固型金属底盘，作为 3500/25 键相器等半高功能卡的承载外壳，是电路板与机架背板之间的中间载体。一体铝合金外壳实现完整电磁屏蔽，电厂、化工机柜内大功率电机、变频器产生的高频干扰被金属壳体阻隔，避免键相脉冲、振动信号失真；侧边弹性卡扣搭配前置推拉拉手，支持系统带电热插拔维护，更换内部采集板无需整机框架断电，不中断机组振动、转速保护联锁。改良后缀 H 版本加厚板材、强化卡扣抗震结构，适配钢厂、风机等高振动工况；底盘内部预留走线与散热间隙，保障半高卡长期满载运行温升稳定。仅适配 3500/05 半高机架，全高监测模块底盘尺寸完全不通用，混用会造成背板针脚挤压、卡件识别失败。3500 系列逐步迭代新款监测框架，该结构件原厂不再单独大批量出货，机组底盘变形、卡扣断裂故障只能依靠现货备件更换。
应用场景与行业痛点
机组 3500 半高模块底盘卡扣断裂、壳体变形后，内部键相 / 振动卡接触松动，转速、轴振数值随机跳变，机组超速、振动联锁保护失效；原厂配套订货周期 40 天以上，故障期间只能人工就地测振，存在转子摩擦、飞车重大设备安全隐患。
典型应用场景
- 300MW/600MW 火电厂汽轮机组 TSI 监测柜高中压转子键相采集、轴承振动半高卡承载，金属屏蔽抵御锅炉风机大功率变频干扰。
- 炼化加氢、重整氢气压缩机组监控系统高压防爆机柜内键相模块安装底盘，耐油气腐蚀，保障转速联锁稳定采集。
- 天然气管线增压站离心压缩机控制柜场站多粉尘、震动工况，01H 加固款抗长期振动，卡扣不易松脱。
- 钢厂烧结、高炉配套大型引风机监测系统风机本体振动剧烈，加厚铝合金底盘避免卡件松动信号漂移。
- 抽水蓄能、大型水轮发电机组状态监测水轮机转速、摆度键相信号采集载体，潮湿机房防腐钝化壳体延缓锈蚀。
真实抢修案例
西北某 330MW 电厂 2 号汽轮机 TSI 机柜 125388-01H 底盘卡扣断裂，内部 3500/25 键相器卡松动，机组转速信号间歇性丢失，超速保护失去监测依据，安监下达限产整改通知。联系贝克休斯原厂配套订货周期 42 天，每日限发电量考核损失超 45 万。采购调取全新原装 125388-01H 加固底盘，运维完整拆解旧卡复刻内部安装顺序，整体推入机架卡扣锁紧，上电后转速、振动数值恢复稳定，联锁保护正常投用。后续电厂每台机组 TSI 机柜常备 2 块同型号底盘备件。
