产品深度介绍

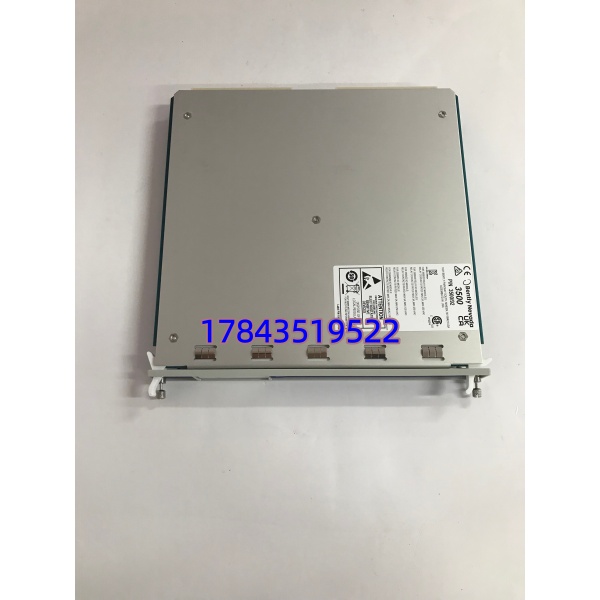

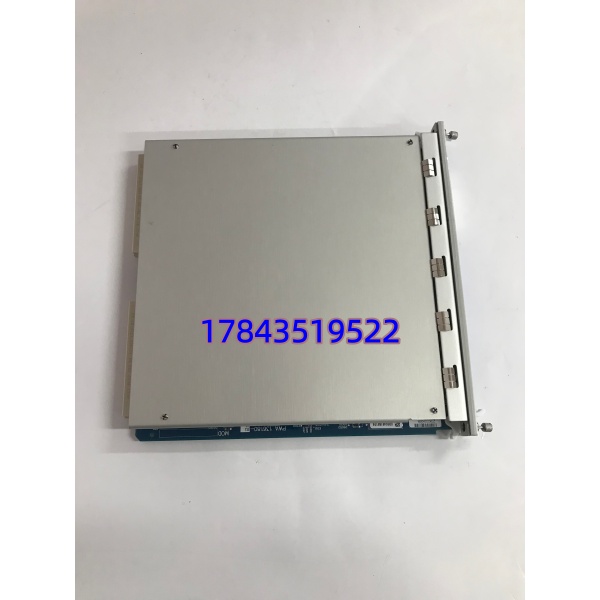

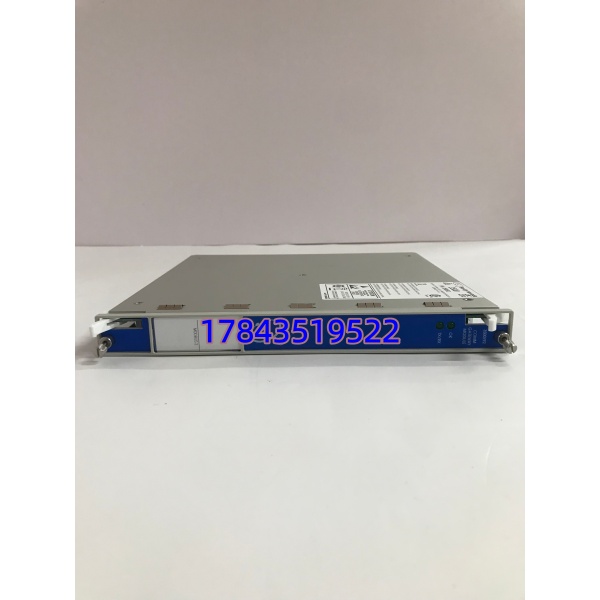

BENTLY 3500-92（136180-01）是 3500 系列机械保护系统的核心通信网关，负责将机架内振动、位移、温度、转速等监测数据，以标准协议上传至 DCS、PLC 或状态监测平台。模块搭载双 10/100Mbps 以太网与 RS-232/485 串口，支持 Modbus TCP/RTU 及本特利私有协议，可实现实时数据交互与远程配置。广泛应用于电力、石化、冶金等行业的大型旋转设备（汽轮机、压缩机、风机）监测场景，保障设备安全运行与预测性维护落地。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3500-92（136180-01） |
| 接口配置 | 2×RJ45（10/100Base-T）；1×RS-232/422/485 |
| 支持协议 | Modbus TCP/IP、Modbus RTU/ASCII、Bently 私有协议 |
| 数据功能 | 振动 / 位移 / 温度 / 转速数据采集、报警状态上传、远程配置 |
| 冗余能力 | 支持双机冗余配置，提升通信可靠性 |
| 电源 | 由 3500 机架供电（+5V DC），典型功耗 5W |
| 工作温度 | -30℃ ~ +65℃ |
| 尺寸 / 重量 | 241×24.4×242mm，约 0.82kg |
| 安装 | 3500 标准机架，占 1 个全高槽位 |
常见问题解答
Q1：这个模块在 3500 系统里起什么作用？A：它是3500 机架与外部系统的唯一数据桥梁，负责把振动、位移、温度等关键设备数据，转换成 DCS/PLC 能识别的 Modbus 协议数据，实现设备状态实时监控、报警联动与预测性维护，是旋转设备监测系统的 “数据中枢”。
Q2：支持热插拔吗？A：不支持。模块需断电更换，强行热插拔会导致背板连接器损坏、通信接口烧毁。冗余系统可先切换通信链路，再断电更换，减少停机时间。
Q3：能直接替换旧款 3500/90 模块吗？A：可硬件直接兼容，但软件配置需调整。3500-92 取消了固定 Modbus 寄存器，改用可配置寄存器工具，替换后需重新映射数据地址；同时核对固件版本，避免通讯不兼容。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂装箱单、序列号官网核验、出厂检测报告，非翻新 / 维修件。
Q5：数据延迟大、丢包是什么原因？A：常见 3 个原因：① 网络负载过高，建议隔离监测网络；② 串口终端电阻误设（总线两端 120Ω，中间关闭）；③ 固件版本过低，升级至 V4.0 以上版本可优化稳定性。
质量检测流程
- 入库验收：核验原厂装箱单、序列号、防伪标签；外观无划痕、接口完好；核对说明书、合格证齐全。
- 上机功能测试：搭建 3500 机架测试环境；通电自检，测试以太网 / 串口通讯；配置 Modbus 映射，模拟振动数据传输；连续 24 小时运行，记录稳定性，出具测试报告。
- 电气参数测试：万用表测供电电压；500V 摇表测绝缘＞10MΩ；接口信号完整性测试，无丢包、无延迟。
- 固件与配置核验：读取固件版本并记录；备份配置参数；核对通讯地址与协议设置。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
