描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 / 制造商 | Bently Nevada（Baker Hughes） |
| 型号 / 部件号 | 3500/92 / 136188-01 |
| 通信接口 | 以太网：10BASE‑T RJ45；串口：RS232/422/485 |
| 支持协议 | Modbus TCP/IP、Modbus RTU、Bently 专有协议 |
| 电源 | 24VDC ±10%，典型 150mA |
| 功耗 | 约 5W（串口）/5.6W（RS485） |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸（高 × 宽 × 深） | 241×24.4×99.1mm（I/O 模块） |
| 重量 | 约 0.44kg |
| 认证 | CE、UL、CSA、SIL3 系统合规 |
| 安装 | 3500 机架前插，占 1 个全高槽位 |
产品深度介绍

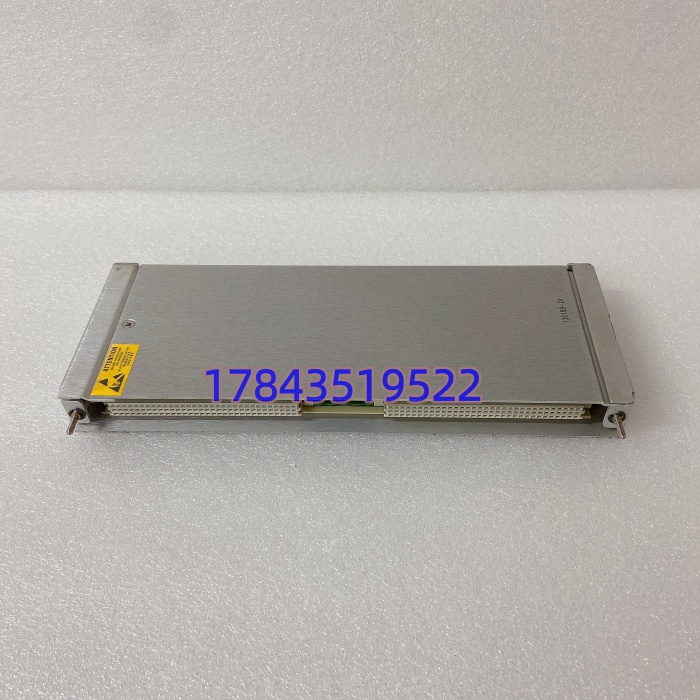

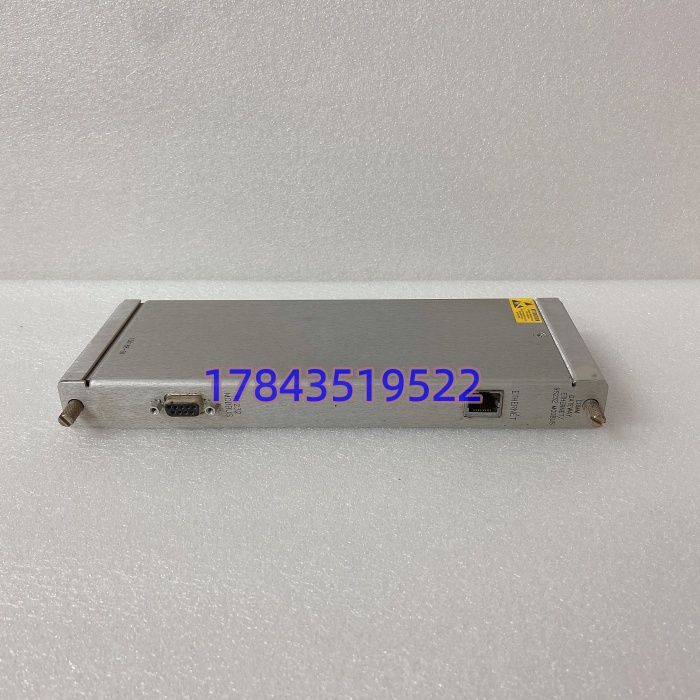

Bently Nevada 3500/92（136188-01）是 3500 系统的核心通信网关，负责把机架内所有监测模块（振动、轴向位移、转速、温度等）的实时数据，通过以太网 + 串口双路径对外发布，实现与 DCS、PLC、SCADA 或 System 1 软件的无缝对接。
- 多协议互通：同时支持Modbus TCP（以太网）与Modbus RTU（RS485），兼容 Honeywell、Siemens、ABB、Emerson 等主流 DCS。
- 远程配置与诊断：通过以太网可对 3500 机架进行远程配置、参数修改、固件升级与故障诊断，无需现场操作。
- 数据完整性：内置电气隔离，保护机架背板免受外部浪涌与地环路干扰，确保关键振动数据传输可靠。
- 灵活组网：双串口可同时连接两套独立系统（如 DCS 控制 + SCADA 历史记录），互不干扰。
应用场景与行业案例
3500/92 136188-01广泛用于石油天然气、电力、化工、冶金等旋转设备（汽轮机、压缩机、风机、泵）的振动监测与保护系统。
- 石油化工 — 压缩机组状态监测采集汽轮机 / 压缩机的轴振、轴位移、转速、瓦温，通过 Modbus TCP 上传至 DCS，实现实时监控、超限报警、联锁保护，避免非计划停机。
- 电力行业 — 汽轮发电机组保护3500/92 将振动数据接入电厂SIS 系统，配合SIL3安全等级，确保振动超标时快速联锁停机，保护昂贵机组。
- 油气平台 — 关键设备远程监控通过以太网将多台设备数据汇总至上位机 / 云平台，实现集中管理、趋势分析、预测性维护，降低运维成本。
质量检测流程
- 外观与标识核验检查原厂标签、部件号（136188-01）、序列号清晰，无划痕、无变形、接口完好，核对合格证与出厂日期。
- 通电与通信测试接入 24VDC 冗余电源，指示灯正常；通过以太网 + RS485分别连接测试主机，验证Modbus TCP/RTU 通信正常，数据读写无误。
- 协议与功能验证用 Bently 3500 配置软件连接模块，测试远程配置、固件读取、数据采集功能，确保与 3500 机架通讯稳定。
- 电气与环境测试绝缘电阻 > 10MΩ；2500VAC 耐压 1 分钟无击穿；高温（+65℃）老化测试 4 小时，功能正常。
- 包装与出库防静电袋密封，气泡膜 + 防潮纸箱，贴QC 合格标签，附测试报告与质保卡。
