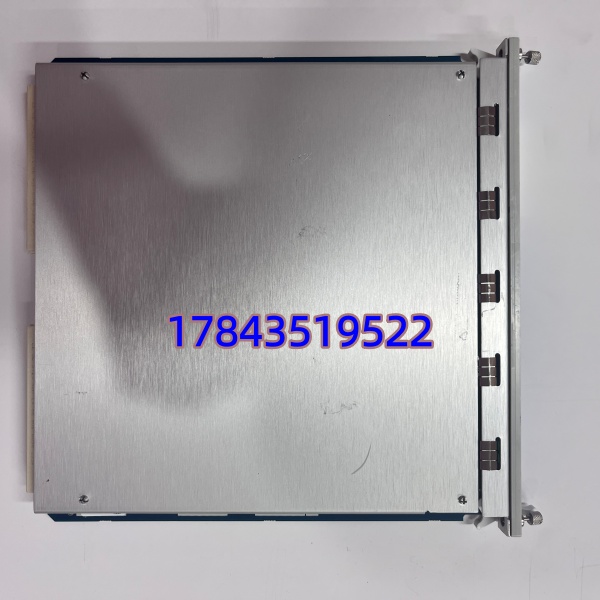

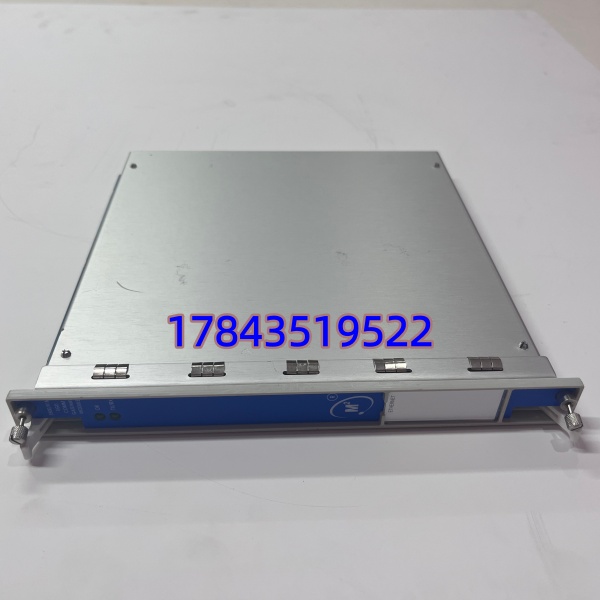

BENTLY 3500/91M（190782-01）是本特利 3500 系统专用EGD（Ethernet Global Data）通信网关模块，作为 3500 机架与外部控制系统（如 GE Mark VIe、DCS、SCADA）的桥梁，实现振动、温度、转速等监测数据的高速实时传输。模块支持 EGD v2.01 与以太网 UDP/IP 协议，兼容 IEEE 802.3（10BASE-T/100BASE-TX），数据响应速度满足控制级应用需求。具备生产者 / 消费者数据交换能力，可上传机架、模块、通道状态与实时值，下发复位、联锁、报警抑制等指令。广泛应用于电力、油气、化工、冶金等行业的汽轮机、压缩机、风机等旋转设备的在线保护与状态监测。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/91M |
| 物料编号 | 190782-01 |
| 通信协议 | EGD v2.01、以太网 UDP/IP |
| 以太网标准 | IEEE 802.3，10/100Mbps（RJ45） |
| 数据交换 | 生产者：机架 / 模块 / 通道状态、实时值、设定值；消费者：组复位、跳闸、报警抑制 |
| 供电 | 24V DC（20–30V DC） |
| 功耗 | 典型 7.4W，最大≤10W |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 48mm × 177mm × 229mm |
| 重量 | 约 0.39kg |
| 安装 | 3500 系统 19 英寸机架，占 1 个全高前后槽位 |
| 认证 | ATEX、IECEx、UL 508 |
技术避坑指南
1. EGD 配置不匹配
- 问题：新模块 EGD 版本或配置与 DCS 不一致，导致数据中断
- 避坑：替换前导出旧模块 EGD 配置（生产者 / 消费者列表、周期）；采购时明确要求固件版本兼容；配置差异时，同步更新 DCS 侧参数
- 真实案例：某电厂更换后 DCS 无数据，排查发现 EGD 版本从 V2.00 升至 V2.01，更新 DCS 配置后恢复
2. 以太网端口接错或网络冲突
- 问题：RJ45 端口插错、IP 地址冲突或子网掩码错误，导致通信失败
- 避坑：严格按原接线连接端口；更换前记录 IP 地址、网关、子网掩码；新模块上电前配置静态 IP，避免 DHCP 冲突
- 警示：曾有工程师接错端口，导致 3500 系统与 DCS 网络隔离，排查耗时 3 小时
3. 背板接触不良
- 问题：模块未插紧或背板针脚氧化，导致供电不稳、时通时断
- 避坑：安装时垂直用力按压，确保完全插入；定期用无水酒精擦拭背板针脚；安装后轻晃模块，确认无松动
- 口吻：机架长期振动易导致针脚松动，安装到位是基础，别大意
4. 电源波动与接地不良
- 问题：24V 电源压降过大或接地不良，导致模块重启、数据丢包
- 避坑：测量电源电压（24V±10%），负载率≤80%；模块与机架、系统地可靠连接，接地电阻≤4Ω；关键场合配置双电源冗余
- 数据：3500/91M 典型功耗 7.4W，单电源可带载，但接地不良会引发高频干扰
5. 静电防护不到位
- 问题：干燥环境下静电击穿通信芯片，模块无信号
- 避坑：全程佩戴防静电手环，模块取出后放防静电袋；冬季操作前触摸接地金属释放静电；机架操作时避免直接接触背板针脚
- 恐吓：见过工程师未做防护，模块通电后网口烧毁，直接损失上万元
