描述
产品深度介绍

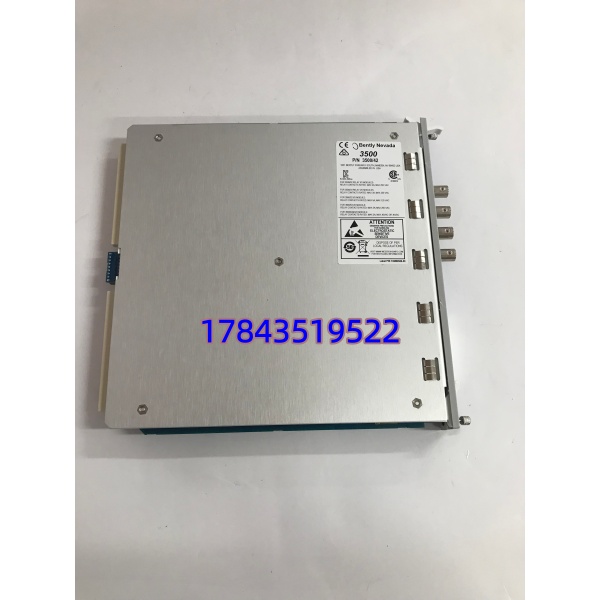

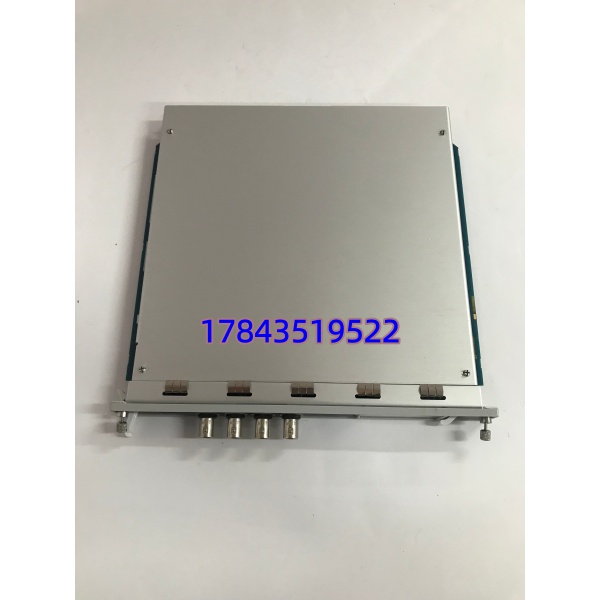

BENTLY 3500-42M（176449-02）是本特利 3500 系统中的4 通道多功能监测模块，专门用于关键旋转机械（汽轮机、压缩机、风机、发电机）的轴振动、轴向位移、机壳振动连续在线保护。
模块可同时接入4 路独立传感器：电涡流探头（位移 / 轴振）、速度传感器（壳振）、加速度传感器（轴承冲击），单槽位完成多参数监测。每通道具备独立报警 / 危险阈值、滞回、投票逻辑与延时，有效抑制误动；每路提供缓冲传感器输出，便于外接示波器做深度诊断。符合API 670标准，广泛应用于电力、油气、化工等对设备可靠性要求极高的场景。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500-42M |
| 部件号 | 176449-02 |
| 通道数 | 4 通道（每通道独立编程） |
| 支持传感器 | 接近探头（位移）、速度传感器、加速度传感器（IEPE） |
| 传感器电源 | -24V DC（由模块提供） |
| 频率响应 | 用户可编程：1Hz~10kHz |
| 测量精度 | ±0.5%~±0.6%（依传感器类型） |
| 缓冲输出 | 每通道 1 路 BNC，550Ω，短路保护 |
| 记录仪输出 | 4~20mA（每通道独立） |
| 供电 | 24V DC（3500 机架背板） |
| 功耗 | 约 7.7W |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 0%~95%，无冷凝 |
| 尺寸（宽 × 高 × 深） | 241.3×24.4×241.8mm |
| 重量 | 约 0.85~0.91kg |
| 认证 | API 670、CE、UL、CSA、ATEX（依配置） |
质量检测流程
- 入库验收检测
- 来源追溯：原厂装箱单、序列号可在本特利系统查询
- 外观检查：无划痕、无变形、BNC 接口完好、端子无氧化
- 附件核对：出厂合格证、防静电袋齐全
- 上机功能测试
- 测试环境：BENTLY 3500/20 机架 + 3500/22M 通信模块
- 通电自检：OK、TX/RX 指示灯状态正常
- 通道测试：4 通道分别接入模拟信号，测量精度≤±0.5%
- 报警测试：模拟越限，报警 / 危险继电器动作正常
- 负载测试：连续运行 24 小时，温升正常、无死机
- 生成测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻：500V 摇表测试≥100MΩ
- 传感器电源：-24V DC 输出稳定
- 缓冲输出：信号幅值准确、无失真
- 固件验证
- 读取固件版本并记录，配置参数备份
- 前面板指示灯功能正常
- 最终质检包装
- 质检员签字确认，密封防静电袋
- 气泡膜 + 纸箱包装，贴 QC 合格标签
技术避坑指南
- 传感器类型选错
- 问题：通道设为 “接近” 却接加速度传感器，信号异常、报警误报
- 避坑：严格核对传感器类型；接近探头（位移）、速度、加速度不可混用
- 案例：现场误将加速度设为接近，轴振显示满量程，折腾半天才发现配置错
- 屏蔽层两端接地
- 问题：屏蔽层两端接地，形成地环路，引入 50Hz 工频干扰，信号漂移
- 避坑：传感器屏蔽层单端接地（仅在模块端接 SHD，探头端悬空）
- 提醒：接线时拍照记录屏蔽层接法，复刻原方式
- 报警阈值设反
- 问题：报警值＞危险值，或高 / 低报警颠倒，失去保护作用
- 避坑：报警＜危险；轴振 / 位移通常设高报警 / 高危险
- 警示：组态后务必模拟越限测试，确认报警逻辑正确
- 固件版本不兼容
- 问题：新模块固件太新，与 3500/22M 通信模块不匹配，OK 灯闪烁、通信中断
- 避坑：更换前记录原固件版本；采购时明确固件版本范围
- 经验：3500-42M 常见固件版本 V4.x~V6.x，跨大版本需升级 / 降级
- 热插拔操作
- 问题：带电插拔模块，背板浪涌电流烧毁模块或背板
- 避坑：必须断电插拔；3500 系统不支持热插拔
- 恐吓：见过工程师带电拔模块，瞬间冒烟，模块 + 背板一起损坏，损失超 10 万
