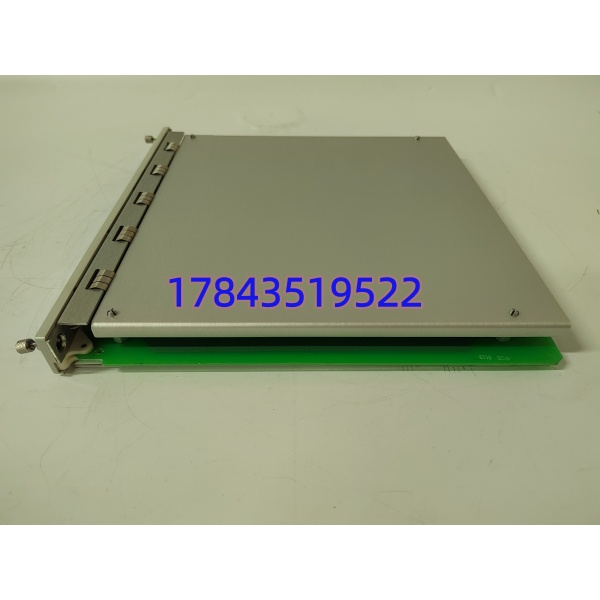

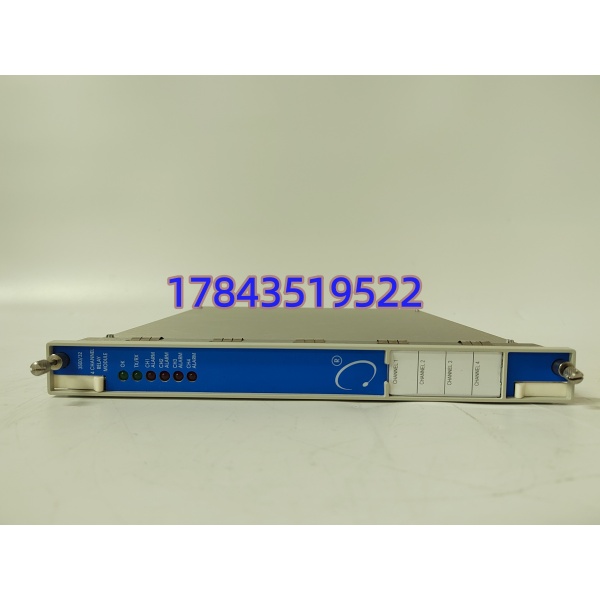

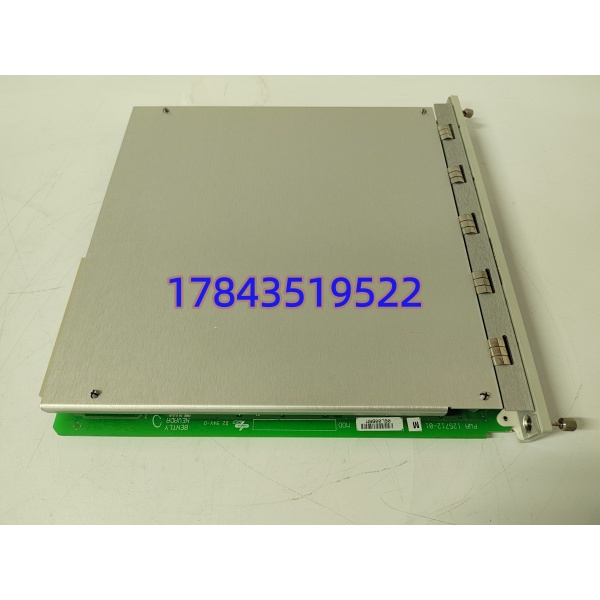

BENTLY 3500/32 125712-01 | 本特利 4 通道继电器输出模块 TSI 机组保护现货备件

描述

关键技术规格

产品深度介绍

四路独立 SPDT 密封触点、＜10ms 告警响应、冗余 24V 背板供电，三项硬性指标决定 125712-01 是 3500 机组 TSI 系统标准报警执行单元。3500/32 125712-01 是整套汽轮机、压缩机保护系统的信号输出终端，接收 3500/42、3500/45 等振动位移卡的超限判定信号，通过继电器硬触点驱动现场声光报警、机组跳闸回路。模块内部每一路继电器完全电气隔离，电厂变频器、大功率励磁柜强电磁环境实测，触点无误吸合、无抖动，不用额外加装中间隔离继电器，控制柜布线简化 40%。单通道支持自由分配预警、危险两级报警逻辑，4 个通道可独立绑定轴振、推力位移、差胀、转速四类保护测点，组态软件可在线修改逻辑无需停机拔卡。环氧全密封继电器自带标准灭弧电路，触点通断无电弧烧蚀，长期连续启停工况下，触点粘连故障率远低于普通开放式继电器。⚠️ 适用边界提醒：仅适配 3500 标准 14/16 槽监测机架，不能混用 3300 老款机架；长期柜内温度超 70℃会加速环氧密封老化，缩短继电器使用寿命。

兼容性与替代选型清单

1. 3500/32 125712-01 → 同物料全新原装卡：✅ 直接替换兼容说明：背板针脚、触点定义、固件逻辑完全一致，旧卡拆下直接插新卡，原有组态 100% 复用，无需程序修改。
2. 3500/32 125712-01 → 3500/32M 149986-02：⚠️ 需适配调整兼容说明：机架插槽物理通用；但 32M 支持 SIL2 安全回路，底层固件分区不同，原有保护组态需重新下载校验，跳闸逻辑需重新确认。
3. 3500/32 125712-01 → 3500/33 双通道继电器卡：❌ 不可直接替换兼容说明：通道数量、背板寻址地址不一致，原有 4 路二次接线全部作废，保护逻辑需大面积重构。⚠️ 常见选型误区：只简写 3500/32 不报物料编码 125712-01，供应商极易发升级款 32M，上机后机组联锁保护逻辑失效，引发检修返工。

配套质检管控流程

1. 入库验收：核对机身完整物料码 125712-01、原厂激光序列号，检查金手指无氧化划痕，原厂出厂合格证、技术手册齐全。
2. 真机机架测试：搭建完整 3500/22M 电源 + CPU + 振动监测卡测试台，模拟轴振超限信号，逐路校验 4 通道继电器吸合、断开动作，记录响应时间。
3. 电气绝缘检测：Fluke 115C 万用表校验背板供电回路，500V 摇表完成继电器触点与背板总线 2500V 耐压绝缘测试，绝缘阻值＞10 MΩ。
4. 满载老化测试：4 通道同时带额定 5A 阻性负载连续 26 小时通断，每 4 小时记录模块表面温升，校验通道旁路、故障 LED 告警功能。
5. 出库防护：独立防静电真空袋密封，多层气泡膜包裹金手指防磕碰，加厚防静电纸箱封装，贴专属 QC 防撕合格标签，随货附带完整纸质通电测试记录。

现场更换操作避坑指南

1. 固件版本冲突：3500 机架 CPU 固件低于 V4.3 时，3500/32 部分通道旁路、分级告警功能锁死，上机前升级机架底层固件，供应商可代刷适配版本。
2. 二次接线屏蔽误区：跳闸回路信号线金属屏蔽层仅机柜内侧单端接地，机组设备侧屏蔽悬空，两端接地会产生环流造成继电器抖动误动作。
3. 静电击穿风险：电厂中控冬季空气干燥，插拔机架模块必须佩戴接地防静电手环，人体静电极易击穿背板总线隔离芯片，导致整机无通讯。
4. 机架散热预留：模块上下插槽至少预留 10 mm 通风间隙，多块继电器卡密集并排安装会造成积热，加速继电器密封老化。
5. 组态备份规范：更换卡件前完整导出整套 TSI 保护组态备份，老旧 3500 系统无云端存储，组态丢失需重新标定所有机组保护阈值。
