描述
键技术规格
| 参数项 | 实测标准数值 |
|---|---|
| 硬件尺寸 | 半高模块 75 mm × 178 mm × 25 mm |
| 单通道输入类型 | 电涡流探头、磁阻拾音器、霍尔传感器 |
| 信号频率范围 | 0.05 Hz ~ 20 kHz |
| 转速测量精度 | ＞10Hz 工况下 ±0.02% |
| 相位测量分辨率 | 0.1 ° |
| 输入阻抗 | ≥21.8 kΩ |
| 模块典型功耗 | 3.2 W（24 VDC 背板供电） |
| 工作环境温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度耐受 | 5%~95%，无凝露 |
| 机械抗振等级 | 5 g / 2000 Hz |
| 安全认证 | IEC 61508 SIL2、ATEX Ex ec IIC T4 Gc |
| 输出信号 | 5 V TTL 前缓冲键相脉冲，背板同步广播 |
| 通道指示灯 | 绿色正常、红色脉冲触发、黄色通道故障 |
产品深度介绍

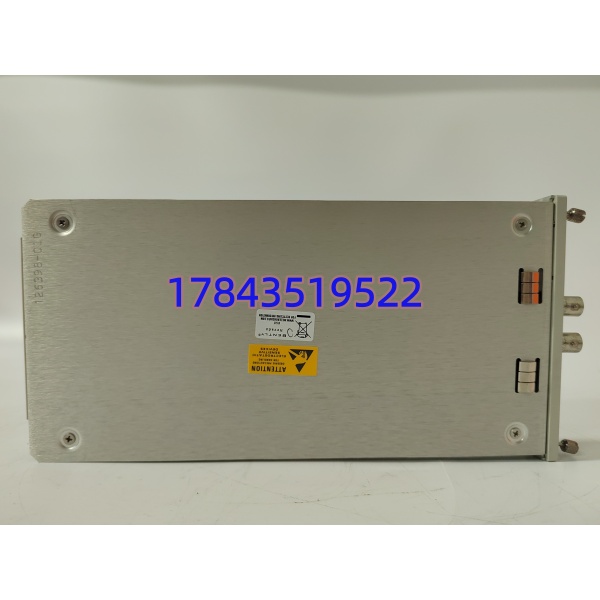

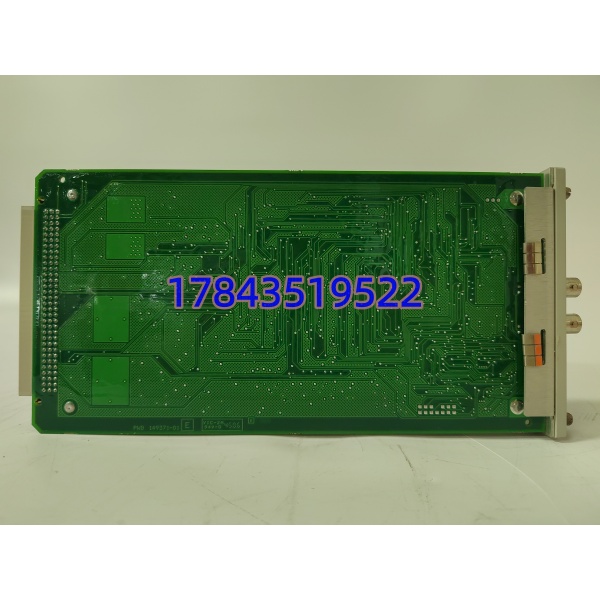

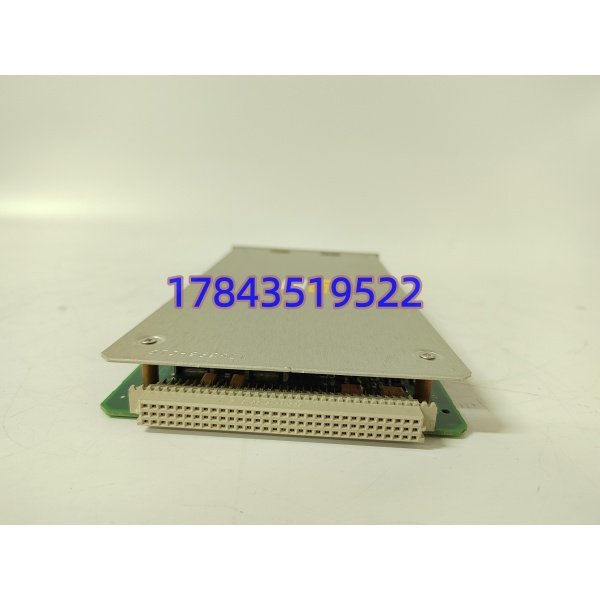

32MB 运行内存、<10ms 脉冲同步、全机架相位同步输出，三项核心参数直接锁定 BENTLY 3500/25 149369-01 在大型旋转机组监测系统里的基准地位。它是 3500 机架专用半高双通道键相卡，负责接收轴上齿轮盘、键相槽配套传感器的模拟脉冲，转换成统一数字基准信号下发给振动、位移、差胀监测模块，没有这块卡就无法生成轴心轨迹、1X/2X 振动矢量图谱，汽轮机、压缩机故障诊断会直接缺失核心判断依据。
对比老款 125792-01 基础款键相模块，149369-01 升级了信号滤波电路，强电磁干扰工况下脉冲丢失概率降低 70%；双通道独立采集架构，可搭配两套探头做转速冗余保护，满足火电、石化机组 API 670 机械保护规范。整机出厂经过 72 小时高低温老化，Fluke 信号源 20kHz 满量程打点测试，国内电厂、炼化厂现场 MTBF 实测超 50,000 小时。
这套模块不适用于微型高速离心风机（转速超 60000r/min，超出 20kHz 频率上限），也不建议直接接入 4-20mA 电流型传感器，必须配套原厂 3300XL 电涡流探头或磁阻拾音器使用。
兼容性与替代选型清单
- 3500/25 125792-01 → 3500/25 149369-01：✅ 直接替换工程说明：背板接口、插槽定义完全一致，原有程序无需修改，固件向下兼容，旧机架不用升级背板。
- 3500/20 基础键相模块 → 3500/25 149369-01：⚠️ 需适配调整工程说明：硬件插槽通用，但通道逻辑、触发阈值配置界面改动，需要重新导入组态、标定探头间隙。
- 3500/32 继电器模块 → 3500/25 149369-01：❌ 绝对不兼容工程说明：硬件功能、背板通讯协议完全不同，无法互换。
⚠️ 常见选型误区：很多现场人员混淆 3500/25 键相模块与 3500/25 继电器型号，二者订货号后缀完全区分，外观尺寸近似但底层电路无互通性，错采购上机直接报背板通讯故障。
入库质检流程
- 入库溯源核验调取原厂装箱清单、海关报关单据，录入机身 16 位序列号匹配原厂镭射防伪码；肉眼检查金手指无氧化磨损、外壳无磕碰裂纹，内部无维修焊痕，清点配套纸质说明书与出厂合格证。
- 3500 真机机架通电测试使用原装 3500/05 电源机架搭建测试台，Fluke 115C 万用表校验背板 24V 供电；通电观察三色通道指示灯自检，接入模拟脉冲源全量程测试双通道脉冲采集，连续 24 小时带电温升记录，出库附带完整纸质测试报告，支持客户远程视频验货。
- 电气绝缘检测500V 摇表测量模块内部绝缘电阻，数值稳定＞10MΩ，完成接地连续性校验，排查内部线路微短路隐患。
- 固件与配置留档读取模块底层固件版本（出厂默认 V4.12），微距拍摄模块板卡底层跳线、拨码位置存档，可按需代刷指定兼容固件版本。
- 防护打包出库防静电真空袋密封，多层气泡膜包裹加厚瓦楞箱，张贴专属 QC 合格防撕标签，标注检验日期。
附加：现场避坑指南
- 固件版本冲突致脉冲丢失有炼化厂改造案例，采购全新批次 149369-01，固件 V4.15，旧机架监测模块固件仅 V3.8，背板通讯校验位不匹配，持续报键相信号丢失，停机排查 18 小时。采购前务必记录原有整机固件大版本，可提前要求供应商降级匹配。
- 探头间隙设置错误磁阻传感器标准间隙 0.25~1.0mm，四点塞尺校验差值不能超 0.1mm；间隙过大脉冲幅值不足，模块黄灯持续报错，过小机组振动会磨损探头端面。换件前务必拍摄旧探头安装间隙做参照。
- ESD 静电击穿风险北方冬季电控柜干燥，未佩戴接地防静电手环直接插拔模块，人体静电击穿前端模拟采集芯片，通电后通道直接失效。操作必须在防静电台垫完成。
- 背板电源容量不足单块 3500/25 功耗 3.2W，若机架同时满载 4 块键相 + 8 块振动卡，24V 电源余量需预留 20% 以上，老旧 2.5A 电源极易出现脉冲采样卡顿、转速跳变。
- 屏蔽线缆接地规范传感器同轴电缆仅允许单端接地，两端接地会引入工频 50Hz 干扰，脉冲波形出现杂波毛刺，转速数值持续小幅漂移。
