描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | 3500/22M，物料 288055-01、138607-01 |
| 安装位置 | 3500 机架电源旁 1 号专属插槽，整机必备单卡 |
| 适配监测卡 | 3500/42M、3500/40M、3500/50M 等全系列 M 型监测模块 |
| 对外接口 | 后置 10/100Base-TX 以太网；前面板 USB-B 调试口、复位按键 |
| 支持协议 | BN TDI（对接 System1）、Modbus TCP、BN 主机组态协议、SNMP |
| 数据采集能力 | 全机架稳态数值连续采集；故障前后瞬态波形自动缓存 |
| 瞬态记录规则 | 故障前 20s / 故障后 10s 高分辨率波形；长周期趋势快照存储 |
| 供电方式 | 机架背板 24 VDC，整机功耗 10.5 W |
| 冗余适配 | 机架电源冗余配套使用，模块单槽无硬件冗余 |
| 工作温区 | -20 ℃ ~ +65 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 工业 S1 三防涂层，适配电厂、化工高温高湿机柜 |
| 认证标准 | API670、CE、ATEX 防爆、CSA 工业安全认证 |
| 热插拔 | 支持机架在线热插拔，不影响保护通道联锁输出 |
| 面板指示灯 | 运行 OK、通讯收发 TX/RX、跳闸倍增 TM、组态有效 CONFIG OK |

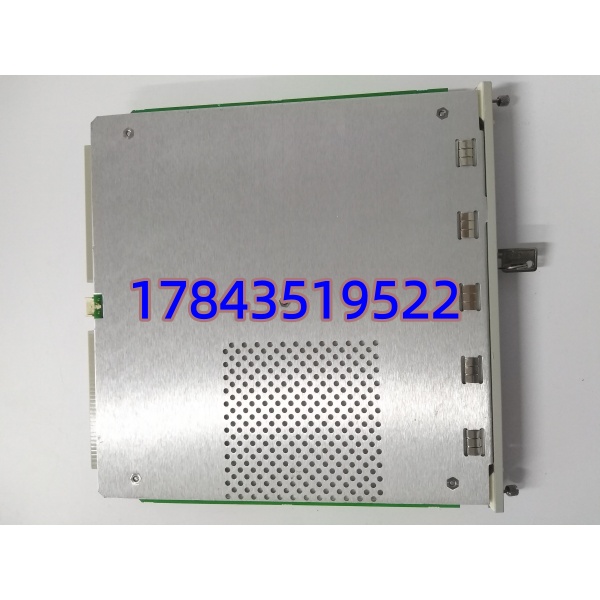

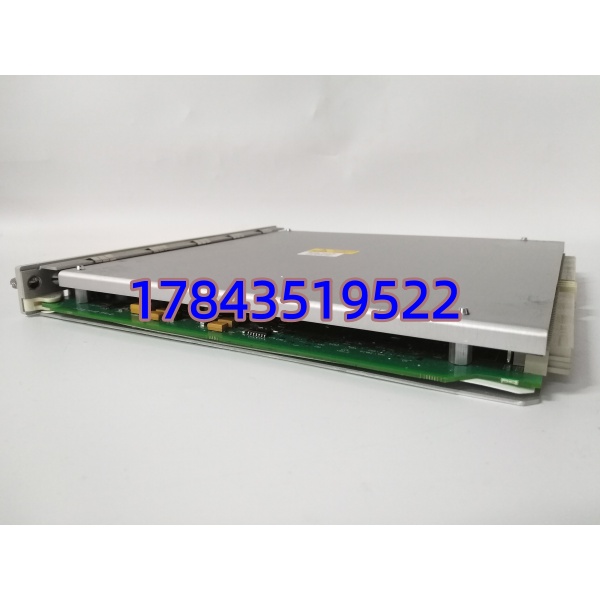

Bently 3500 22M
产品深度介绍
3500/22M 是 3500 机组监测系统核心网关模块，合并老式 3500/20 RIM 机架接口与 TDXnet 瞬态采集通讯处理器双重功能，是整套机架数据中转中枢。模块通过机架背板高速总线同步采集所有振动、轴位移、转速、温度测点数值，分两路对外输出数据：一路专用 TDI 协议对接 System1 故障诊断软件，存储机组启停、故障瞬态波形用于频谱分析；另一路 Modbus TCP 上传 DCS/SIS，中控画面实时展示机组运行数值与报警状态。前置 USB 口用于现场离线组态、固件升级，物理复位键可一键清除锁定报警、重载机架配置。该模块不属于机组保护跳闸链路，通讯故障不会触发机组误跳机；支持在线热插拔更换，检修无需机组降负荷停机。整机符合 API670 石化、火电关键机组规范，三防涂层耐受厂区粉尘、水汽、变频器电磁干扰，存量汽机、压缩机 3500 系统高频抢修备件。

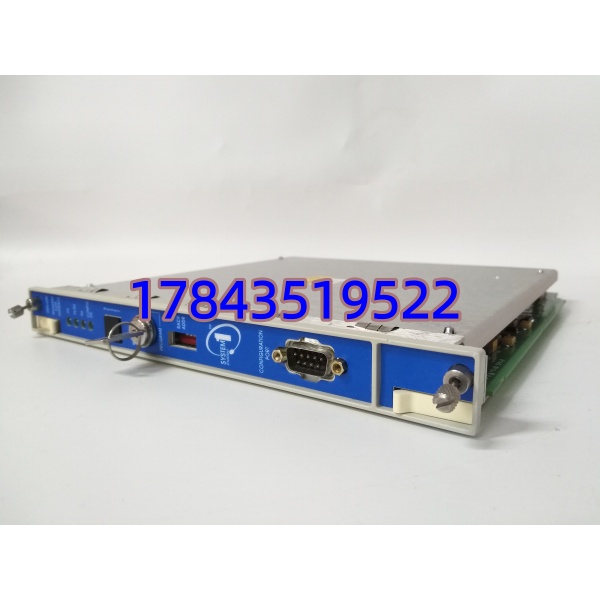

Bently 3500 22M
应用场景与行业案例
工程痛点
TDI 通讯模块损坏后，System1 诊断软件无波形、趋势数据，仅 DCS 保留简单报警，机组振动故障无法开展频谱溯源分析；原厂海外订货周期 10~12 周，故障机组只能依靠人工巡检，存在转子损伤隐患。
典型应用场景
- 火力发电厂汽轮发电机组 3500 监测机架采集轴振、瓦振、轴向位移数据，上传 SIS 与 System1 做转子故障预判。
- 石化园区大型合成气压缩机、循环氢压缩机防爆机柜内连续采集瞬态冲击波形，预判轴承、叶轮早期损伤。
- 冶金钢厂烧结主抽风机、高炉鼓风机厂区大功率变频器密集，模块隔离电路抑制电磁干扰，数据无漂移丢包。
真实案例
华北某 300MW 电厂 #2 汽机 3500 机架 3500/22M 以太网芯片老化，System1 诊断画面无波形，仅能查看静态报警。原厂订货 11 周，采购现货模块 48 小时送达，在线热插拔 20 分钟完成更换，瞬态波形、长周期趋势全部恢复，可正常开展振动故障分析。
核心卖点与差异化
- 二合一集成设计，替代老式 3500/20 + 独立 TDXnet 双卡方案，减少机架占用插槽、降低硬件成本
- 原生支持瞬态波形自动缓存，故障前后分段存储高分辨率数据，无需额外外置采集设备
- 双通讯链路并行输出，同时满足中控 DCS 实时监控与离线故障诊断两类需求
- 支持在线热插拔，更换模块不中断机组保护联锁，无需降负荷停机
- S1 整机三防 PCB 涂层，化工、电厂腐蚀机柜使用寿命优于拆机二手板 55%
- 出库搭载完整 3500 仿真机架 24 小时满载数据采集老化测试，附带纸质质检报告
- 整机提供 12 个月质保，出厂总线、以太网回路原生硬件缺陷支持免费换新
