产品深度介绍
BENTLY 3500/22M 288055-01 是 3500 TSI 系统的核心通讯接口模块（TDI），安装于 3500 框架 1 号插槽，负责系统组态、数据上传与故障诊断。
它集成原 3500/20 机架接口（RIM）与 TDXnet 通讯处理器功能，支持 USB-B、10/100Base-TX 电口、100Base-FX 光纤口，实时传输振动、位移、转速等参数，适配汽轮机、压缩机、风机等旋转机械的在线监测与保护。

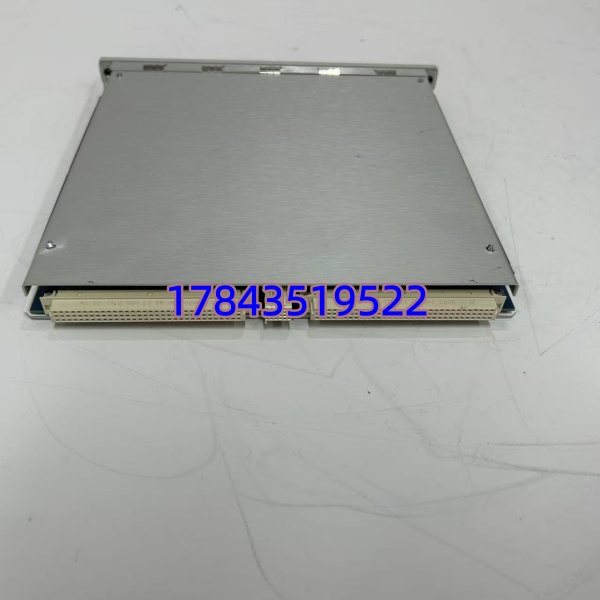

BENTLY 350022 288055-01
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 模块型号 | 3500/22M，部件号 288055-01 |
| 功能定位 | 瞬态数据接口（TDI），3500 系统通讯核心 |
| 电源供给 | 3500 框架总线供电，功耗 10.5W |
| 本地接口 | USB-B（配置 / 数据导出） |
| 以太网接口 | 10/100Base-TX（RJ45）、100Base-FX（光纤） |
| 数据能力 | 稳态 / 瞬态数据采集，支持 System1 软件分析 |
| 指示灯 | OK、TX/RX、TM、CONFIG OK |
| 工作温度 | -40°C 至 +70°C |
| 安装位置 | 3500 框架 1 号槽（紧邻电源） |
| 尺寸 / 重量 | 标准 3500 卡件，约 0.55kg |

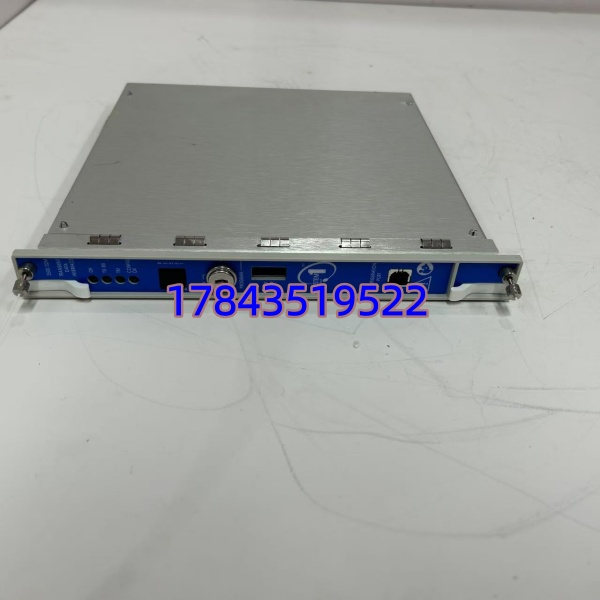

BENTLY 350022 288055-01
入库质检管控流程
- 入库核验：核对原厂标签、序列号，外观无划痕变形
- 上电测试：框架供电，OK 灯亮，USB / 网口识别正常
- 通讯测试：连接 System1，数据采集上传无丢包
- 固件核验：读取固件版本，与原厂匹配
- 绝缘测试：500V 摇表测绝缘，电阻 > 10MΩ
- 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签
现场更换避坑要点
- 插槽位置错误：必须装在 1 号槽（紧邻电源），错槽会导致系统通讯瘫痪。曾有现场装 2 号槽，模块识别失败，系统报警。
- 固件版本不兼容：3500/22M 分 V1/V2 版，版本不匹配会导致 System1 连接失败。更换前核对固件，必要时刷新对应版本。
- 网络配置冲突：IP 地址重复会导致通讯中断。更换前记录旧 IP，新模块配置一致，避免网段冲突。
- 光纤接口污染：光纤头灰尘会导致信号衰减、数据丢包。安装前用无尘纸擦拭光纤端面，确保清洁。
- 静电防护缺失：模块含 CMOS 芯片，静电敏感。冬季操作未戴手环，曾出现芯片击穿、通讯口烧毁案例。

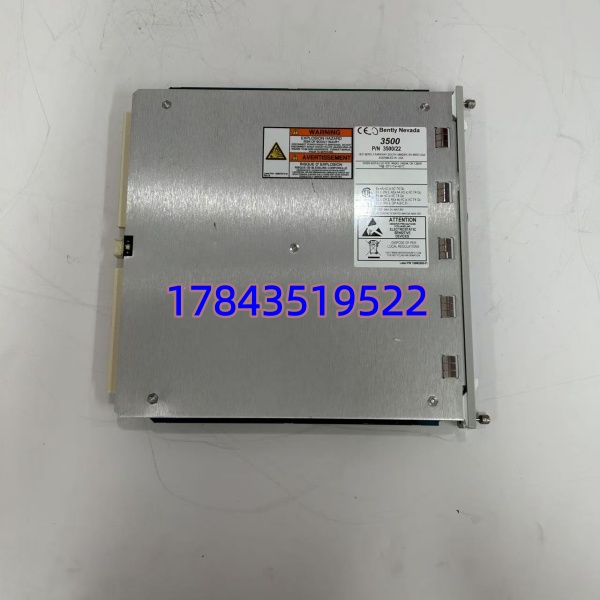

BENTLY 350022 288055-01
常见问题解答
Q1：3500/22M 在系统中起什么作用？A：是 3500 TSI 系统的通讯中枢，负责组态上传、实时数据采集、故障诊断数据传输，连接系统与上位软件，不可或缺。
Q2：支持热插拔吗？A：支持。3500 框架带电时可直接插拔，不影响其他监测模块运行，更换无需停机。
Q3：和旧款 3500/20 有什么区别？A：- 3500/20：仅基础通讯，无 USB 接口，数据速率低3500/22M：集成 TDI 功能，带 USB + 双以太网，支持瞬态数据，速率更高，功能更强
Q4：通讯连不上怎么排查？A：1. 检查模块 OK 灯是否常亮；2. 核对 IP 地址、子网掩码；3. 检查网线 / 光纤连接；4. 确认固件版本匹配；5. 重启模块或上位软件。
Q5：质保多久？A：全新原装提供 12 个月质保，非人为损坏免费维修或更换，可提供出厂检测报告、序列号溯源及测试视频。
