产品深度介绍

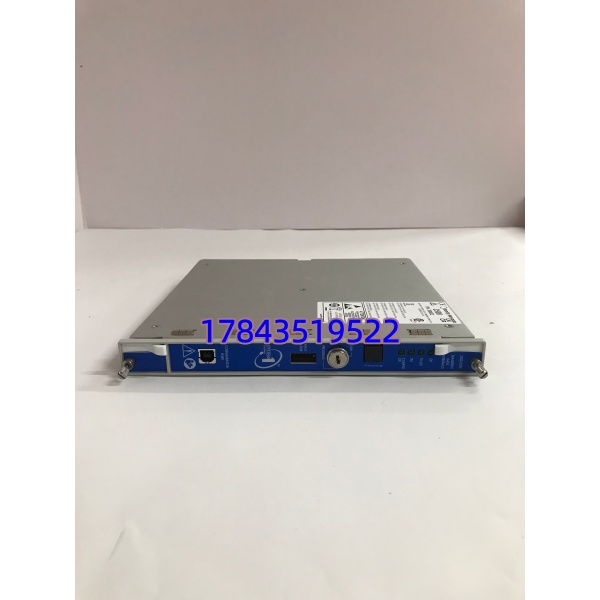

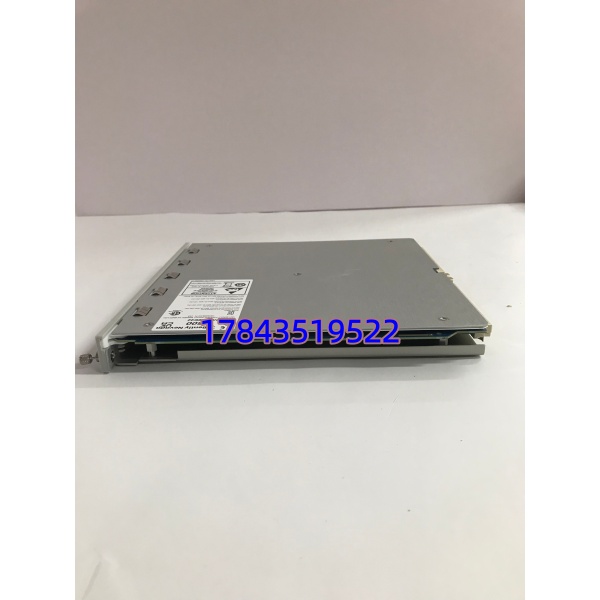

BENTLY 3500/22M（288055-01）是本特利内华达 3500 系列核心通信网关模块，集成机架接口（RIM）与高速数据采集处理器功能，是旋转机械在线监测系统的 “数据中枢”。
该模块必须安装于 3500 机架 1 号插槽（紧邻电源），负责连续采集振动、位移、转速等稳态及瞬态波形数据，通过双以太网（电口 + 光纤）上传至 System 1 软件，实现频谱、趋势、阶比等高级诊断。它不参与保护逻辑，仅负责数据传输，故障时不影响系统安全运行。广泛应用于电力、石化、冶金等行业的汽轮机、压缩机、风机等关键机组监测
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 3500/22M（288055-01） |
| 模块类型 | 瞬态数据接口模块（TDI） |
| 安装位置 | 3500 机架 1 号插槽（紧邻电源） |
| 通道能力 | 48 通道同步波形采样 |
| 采样带宽 | 最高 500kHz |
| 通信接口 | 10/100Base-TX（电口）、100Base-FX（光纤）、USB-B（前面板） |
| 供电 | 机架总线供电 |
| 功耗 | 10.5W |
| 工作温度 | -30°C ~ +65°C |
| 尺寸（宽 × 高 × 深） | 24.4×241.3×241.8 mm |
| 重量 | 约 0.91 kg |
| 认证 | API 670、CE、Class I Div 2 |
质量检测流程
- 入库验收：核对原厂序列号与装箱单，检查外观无腐蚀、无维修痕迹
- 功能测试：在 3500 测试机架通电，测试 48 通道同步采样、以太网通信（电口 / 光纤）、USB 配置
- 电气检测：绝缘电阻 > 10MΩ，功耗稳定在 10.5W 左右
- 固件验证：读取固件版本并备份，记录配置参数
- 包装出库：防静电袋密封，贴 QC 合格标签，配测试报告
技术避坑指南
1. 插槽位置错误
- 风险：误装其他插槽导致系统无法识别、通信失败
- 避坑：必须安装在1 号插槽（紧邻电源），这是 TDI 模块唯一指定位置
- 案例：现场装至 2 号插槽，上电后 OK 灯闪烁，系统无通信，调整位置后恢复
2. 固件版本不兼容
- 风险：新模块固件过新导致与旧 System 1 软件握手失败
- 避坑：更换前读取原模块固件版本，采购时明确版本范围；必要时联系供应商刷新固件
- 提醒：本特利固件向下兼容有限，切勿盲目升级
3. 网络配置冲突
- 风险：IP 地址重复、子网掩码错误导致数据上传中断
- 避坑：更换前记录旧模块 IP，新模块保持一致；光纤 / 电口二选一，避免双网冲突
- 警示：光纤接口需匹配多模 / 单模，选错会导致链路不通
4. 静电击穿（ESD）
- 风险：冬季干燥环境操作未防护，模块芯片烧毁
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 警示：见过工程师未做防护直接上手，通电后模块冒烟，损失超万元
