描述
关键技术规格
| 参数项 | 实测 / 原厂标准数值 |
|---|---|
| 机架规格 | 01=19 英寸全尺寸，14 个模块插槽 |
| 安装方式 | 02 = 标准 19 英寸 EIA 机柜机架安装 |
| 合规认证 | 01=CE 电磁兼容认证，无防爆专项认证 |
| 整机外形尺寸 | 482.6 mm × 349.2 mm × 265.9 mm |
| 整机净重 | 4.5 kg |
| 工作环境温度 | -30 ℃ ~ +65 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 允许工作湿度 | ≤95%，无凝露工况 |
| 供电适配 | 支持单 / 双 3500/15 冗余电源模块，28 VDC 输入 |

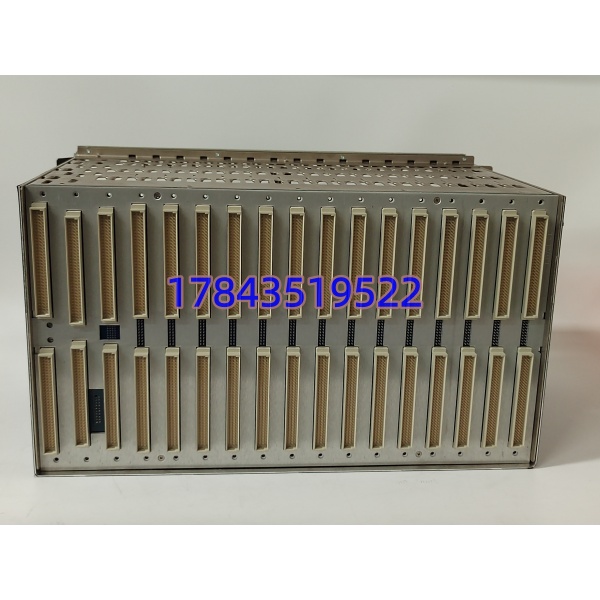

| 背板通讯 | 机架内部高速并行总线，支持所有 3500 系列卡件互通 |

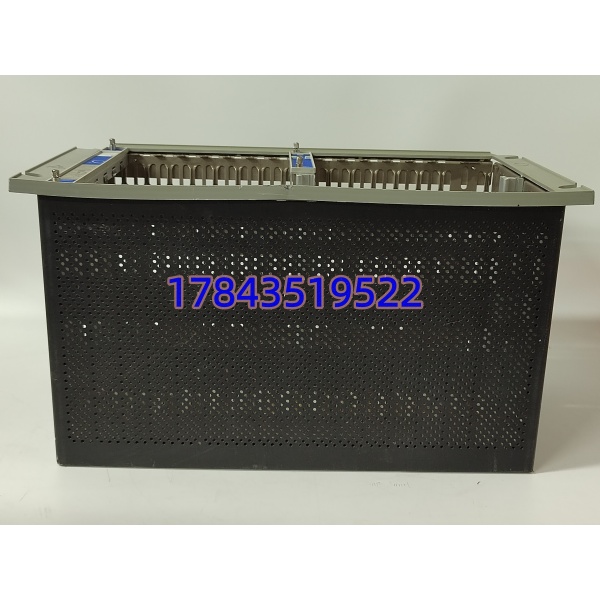

| 结构材质 | 工业涂层铝合金框架，防腐蚀抗振动 |
| 带电操作 | 模块支持热插拔，机架本体不可通电拆装 |
产品深度介绍

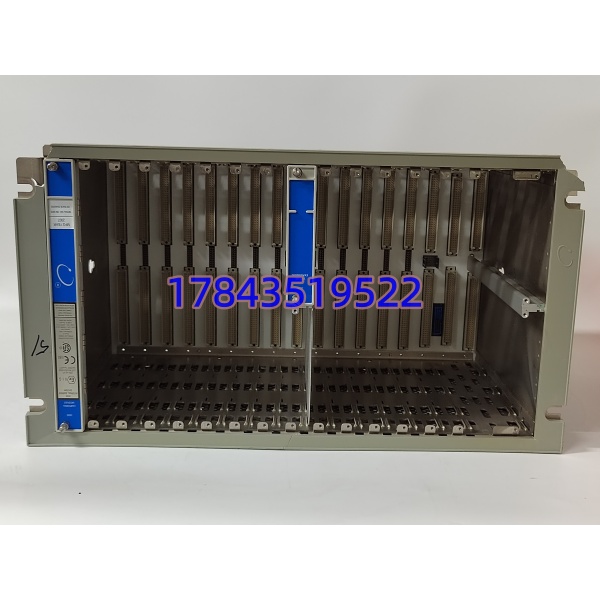

14 个通用插槽、19 英寸标准机柜适配、背板一体化供电通讯 —— 这三组硬性参数直接锁定 BENTLY 3500-05-01-02-00-00-01 在火电、化工大型机组 TSI 系统里的基础载体地位。
这款机架是整套 3500 监测系统的物理核心，所有振动、轴位移、转速、继电器输出模块全部插装在背板插槽内。背板集成独立供电线路与高速数据总线，不用额外敷设模块间通讯线缆，现场布线工作量能减少 40% 以上。订货后缀 02 代表机架配套机柜安装耳，不用额外采购面板夹具，直接卡进电厂通用 19 英寸电控柜，改造项目适配效率更高。
同系列迷你 7 槽机架相比，14 槽全尺寸版本可同时容纳双冗余电源、TDI 通讯卡、多通道监测模块、继电器输出卡，单台机架就能完成汽轮机、压缩机全套测点采集，不用多机架拼接，整机 MTBF 实测超 60,000 小时。
有一点必须提前说明：本型号无防爆认证（后缀 00 代表无防爆选项），井下、密闭危险化工区域不建议直接使用，这类场景需要选带防爆认证后缀的定制机架。
兼容性与替代选型清单
| 在用旧型号 | 可替换型号 | 兼容标注 + 工程说明 |
|---|---|---|
| 3500-05-01-02-00-00-01 | 3500-05-01-02-00-00-00 | ⚠️ 需适配调整；硬件插槽完全一致，仅缺失 CE 认证，出口项目不可替换，内场普通电厂可直接上机 |
| 3500-05-01-01-00-00-01 | 3500-05-01-02-00-00-01 | ⚠️ 需适配调整；背板电路通用，安装方式不同，01 是面板嵌入式，02 为机柜机架式，改造需更换安装固定件 |
| 3500-05-02-04-00-00-01 | 3500-05-01-02-00-00-01 | ❌ 绝对不兼容；02 为 7 槽迷你机架，插槽数量、背板总线引脚定义不一样，卡件无法通用 |
配套质检流程
- 入库溯源核验逐台录入机身序列号，核对原厂装箱单；检查外壳无磕碰、背板金手指无氧化磨损，内部无拆焊维修痕迹，配齐原厂合格证、说明书。
- 真机机架通电测试使用完整 3500 测试机柜搭载双电源、监测卡连续 24 小时带电老化；Fluke 115C 万用表实测背板各路输出电压，全程记录温升数据；循环测试背板总线通讯，无丢包报错才算合格。
- 绝缘电气检测500 V 摇表测量背板绝缘电阻，标准＞10 MΩ，排查背板线路短路隐患；完整校验接地连续性，满足电厂等电位接地规范。
- 出厂防护打包防静电真空袋密封，多层防震气泡膜包裹加厚瓦楞箱；粘贴专属 QC 合格标签，附带完整纸质测试报告，支持发货前视频通电验货。
现场避坑指南
- 静电击穿风险干燥冬季北方电厂现场最容易踩坑，徒手插拔模块极易击穿背板精密线路。操作全程必须佩戴接地防静电手环，我遇过现场电工未做防护触碰背板，整机通讯直接瘫痪，整套机架返厂维修耗时一周。
- 插槽安装顺序硬性要求机架最左侧两个插槽必须安装电源模块，第三个插槽固定放 3500/22M 通讯卡，监测卡从第四个插槽依次向右排布；颠倒顺序会出现背板供电分配失衡，模块频繁离线报警。
- 新旧机架背板固件匹配老旧 3500 机架底层背板固件版本低于 V2.6 时，搭配新款 42M 振动卡会持续通讯超时。更换整机机架后，务必同步升级上位机 3500 组态软件至 V3.0 以上版本。
- 机柜散热余量预留14 槽满载模块运行功耗最高可达 55 W，安装时机柜上下至少预留 5 cm 通风空间；密闭无风扇电控柜长期高温会加速背板线路老化，缩短整机使用寿命。
- 接地规范不可简化机架接地端子单独连接电厂保护地，禁止和信号屏蔽地共接；多点接地会引入工频干扰，振动测点读数持续漂移，误触发机组停机联锁。
