描述
关键技术规格
- 型号：3500-42M（176449-02）
- 通道数量：4 个独立可组态通道
- 传感器输入：电涡流、速度、加速度、双探头输入
- 测量分辨率：24 位
- 频率响应：0.5 Hz–30 kHz（依应用而定）
- 采样率：每通道最高 10 kHz
- 精度：±0.5% 满量程
- 供电：24V DC ±10%，背板供电
- 功耗：7.7W（典型值）
- 工作温度：-40°C–+70°C
- 通信：Modbus RTU、TCP/IP
- 尺寸：241.3 × 24.4 × 241.8 mm
- 重量：0.91 kg
产品深度介绍

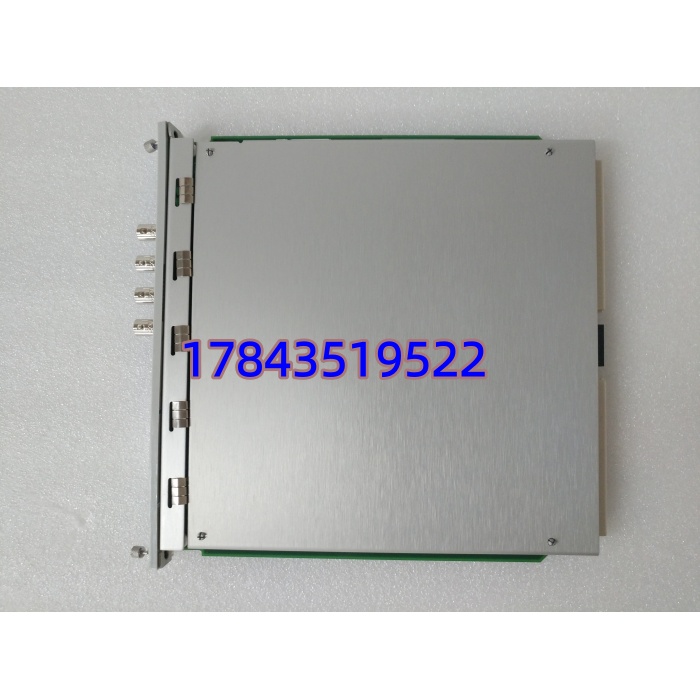

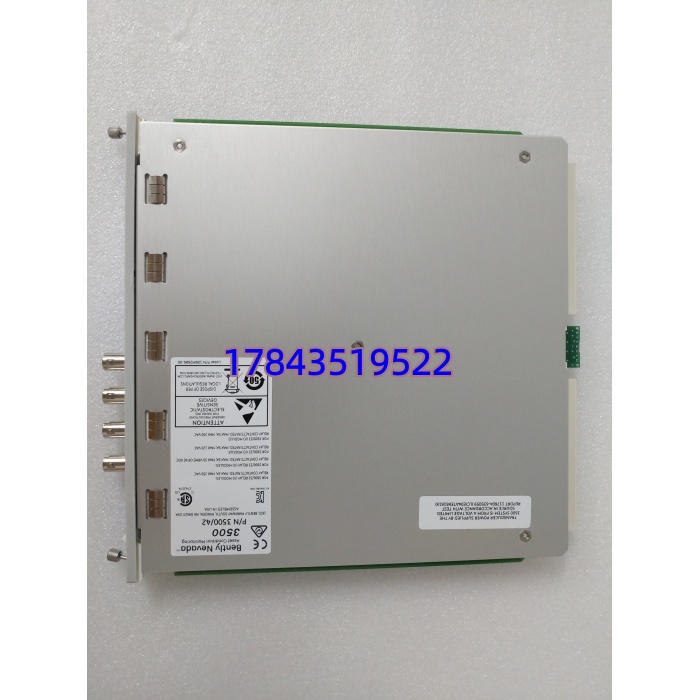

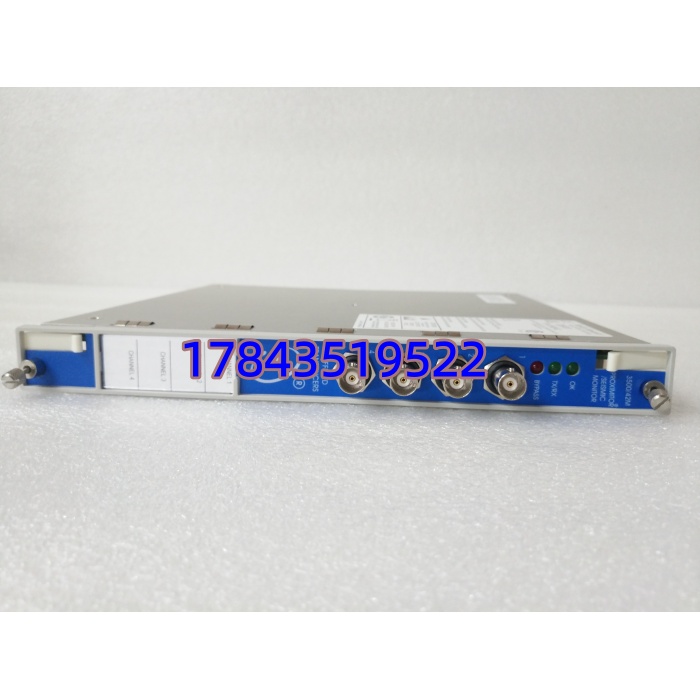

BENTLY 3500-42M（176449-02）是本特利内华达 3500 系统的核心监测模块，用于旋转机械状态监测与保护。可接入电涡流、速度、加速度传感器，实时监测轴振动、轴向位移、差胀、偏心等参数。
模块具备24 位高分辨率与宽动态范围，能精准捕捉微小振动变化；支持通道独立组态，单模块可同时执行两种监测任务。内置自动校准与信号滤波，适配工业恶劣环境，超限即触发报警与联锁，保护设备安全。
应用场景与行业案例
工程痛点
大型旋转机械（汽轮机、压缩机）振动异常若未及时监测，易引发轴系损坏、非计划停机，单次停机损失可达百万。传统监测精度不足、通道少，难以覆盖多参数监测需求。
典型应用场景
- 电力行业 – 汽轮发电机组监测汽轮机轴振动、轴向位移、偏心，提前预警不平衡、不对中故障，避免机组跳闸。
- 石油化工 – 离心压缩机用于裂解气、合成气压缩机，实时监测振动与位移，防止喘振与轴磨损，保障连续生产。
- 冶金行业 – 高炉鼓风机适配高速、高振动工况，监测轴承振动与轴位移，避免设备故障影响高炉送风。
- 油气输送 – 管道压缩机野外无人值守场景，远程监测振动参数，预警潜在故障，减少现场巡检频次。
真实案例
2025 年，山东某电厂 300MW 汽轮机组原监测模块老化，振动数据漂移，多次误报警。更换 3500-42M（176449-02）后，24 位分辨率精准捕捉 0.1μm 级振动变化，成功预警转子轻微不平衡，避免非计划停机，减少直接损失约 120 万元。
核心卖点与差异化
- 多通道集成：4 通道独立组态，单模块覆盖振动、位移多参数，比单通道模块节省 30% 机架空间。
- 超高精度测量：24 位分辨率，±0.5% 满量程精度，比 16 位模块精度提升 4 倍，捕捉微小故障征兆。
- 多传感器兼容：支持电涡流、速度、加速度传感器，适配不同监测场景，减少备件种类。
- 稳定工业适配：-40°C–+70°C 宽温运行，抗电磁干扰，适配电厂、化工等恶劣工况。
- 原厂质保保障：全新原装，一年质保，提供出厂校准报告，支持现场技术指导。
