描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | 3500/33-01-00，前板 149986-01，背板 149992-01 |
| 功能定位 | 3500 框架专用继电器输出模块，实现振动 / 温度 / 转速报警联锁 |
| 系统兼容性 | Bently Nevada 3500 G2/G3 框架，占 1 个全高前槽位 |
| 通道配置 | 16 路独立 SPDT 触点（4 组 ×4 通道），软件可配置 NE/ND 模式 |
| 触点容量 | 250V AC/DC，3A（阻性）；30V DC，1A（感性） |
| 响应时间 | ≤10 ms（报警输入至触点动作） |
| 电气隔离 | 通道间 1500V AC；线圈与触点 2500V AC 隔离 |
| 工作电压 | 24V DC（18–30V DC），系统背板供电 |
| 工作环境 | -30°C ~ +65°C，湿度 5%–95% 无凝露 |
| 安全认证 | SIL 2（IEC 61508）、API 670 第 5 版 |
| 尺寸（宽 × 高 × 深） | 24.4mm × 241mm × 242mm（主模块） |
| 重量 | 约 0.7 kg |
产品深度介绍

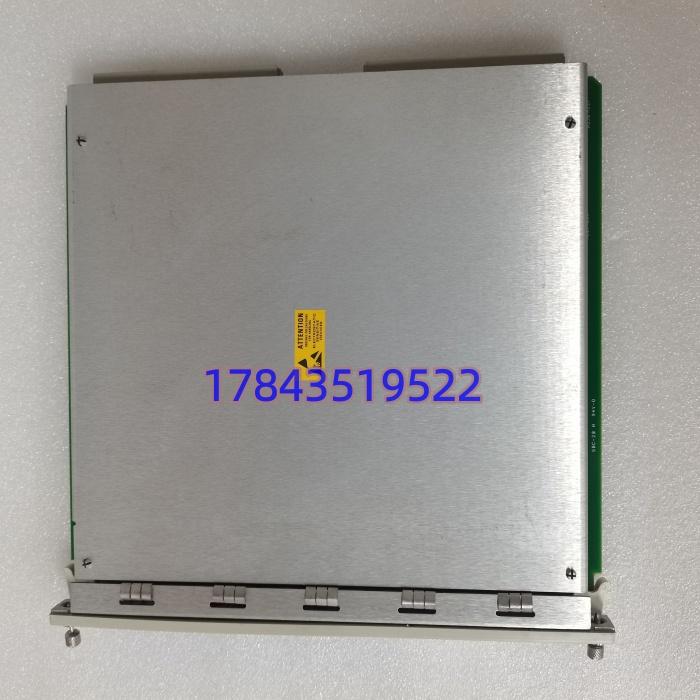

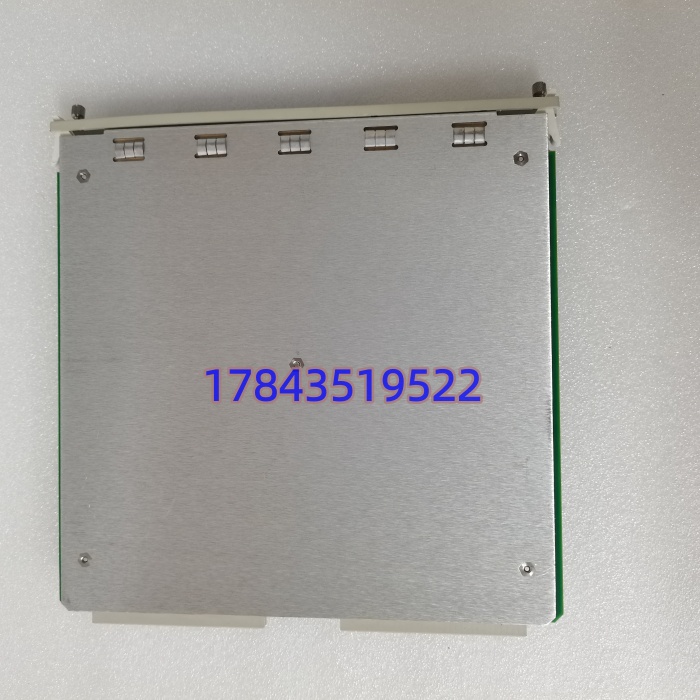

BENTLY 3500/33（149986-01）是本特利 3500 振动保护系统的核心联锁控制模块，专为汽轮机、压缩机、风机等大型旋转机械设计。它不直接采集振动信号，而是接收框架内监测模块（如 3500/42、3500/53）的 TTL 报警信号，通过内部逻辑运算驱动 16 路继电器触点，输出至 DCS、ESD 或现场声光报警，实现设备预警、危险停机联锁。
模块支持软件编程配置报警逻辑（1oo1、1oo2、2oo3 表决），每通道配红 / 黄 LED 指示灯，分别对应 Danger/Alert 状态，便于现场快速诊断。具备完善的故障安全设计，断电或模块异常时触点强制断开，符合工业安全规范；通过 SIL2 安全认证，满足石油化工、电力等高风险行业的联锁可靠性要求。
应用场景与行业案例
工程痛点描述
电力、石化、冶金行业的大型旋转机械，长期面临振动超标、轴温过高、转速异常等故障风险；传统继电器模块通道少、响应慢、无安全认证，难以满足快速联锁停机、避免设备损毁的高可靠要求，易引发重大安全事故与巨额损失。
典型应用场景
- 电力行业 – 汽轮发电机组保护用于火电 / 核电汽轮机振动、轴向位移、胀差监测报警，3500/33 接收 3500/42 监测模块信号，驱动 ESD 系统实现超速、振动超标紧急停机，保障机组安全。
- 石油化工 – 离心压缩机联锁炼油 / 化工装置大型压缩机振动、温度、压力监测，16 路触点可分别控制防喘振阀、放空阀、主电机跳闸，避免压缩机喘振、轴系损坏。
- 冶金行业 – 高炉风机 / 烧结主抽风机高炉风机、烧结主抽风机振动与轴温保护，宽温设计适应厂房高温、粉尘环境，快速响应（≤10ms） 确保故障瞬间停机，防止风机飞车。
- 煤化工 – 空分装置空压机大型空分空压机振动、转速、排气压力监测，通过SIL2 认证满足煤化工高安全等级要求，实现报警分级与联锁控制，保障空分系统连续运行。
真实案例
案例：某电厂汽轮机组振动保护升级2025 年，华北某 600MW 火电厂 2 号汽轮机原保护系统继电器模块老化，通道不足、无 SIL 认证，不符合新版安规要求。更换为 3500/33（149986-01）后：
- 16 路通道满足多参数联锁需求，SIL2 认证符合安全规范
- 响应时间≤10ms，振动超标时快速触发停机，避免轴系弯曲
- 连续运行 8 个月零故障，通过安监部门专项检查，规避合规风险设备主管反馈：“这款模块的可靠性与安全等级，完全满足大型机组保护的严苛要求。”
