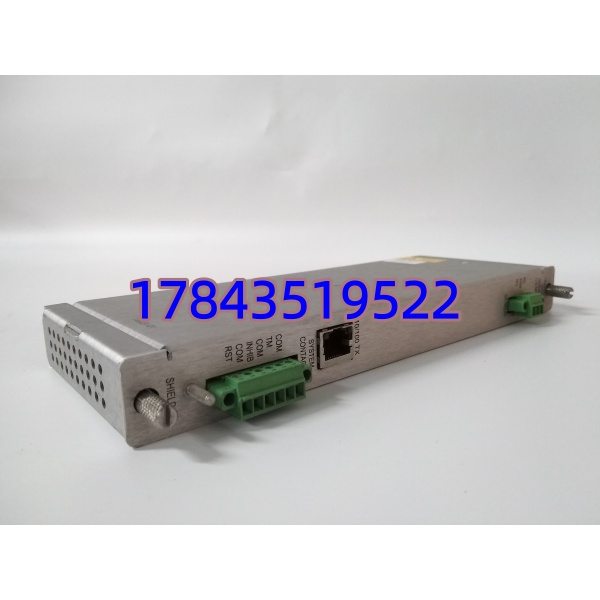

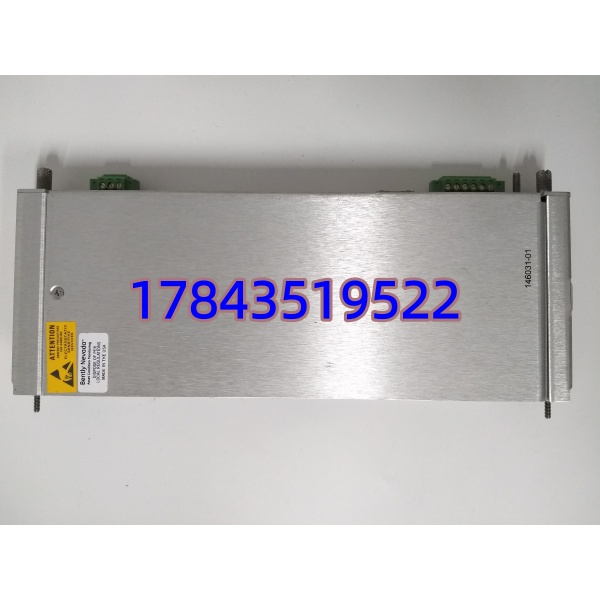

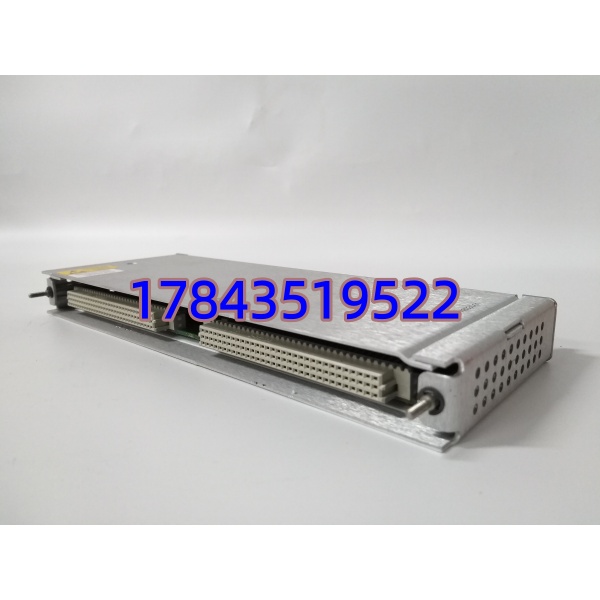

BENTLY 146031-01 | 3500/22M 瞬态数据 TDI 通讯子卡

描述

关键技术规格

BENTLY 146031-01

产品深度介绍

BENTLY 146031-01 是 3500/22M 机架专用 TDI 瞬态数据接口子卡，是 3500 监测机架与上位 System1 诊断软件的数据桥梁。模块集成机架接口处理单元与高速通讯处理器，同步采集全机架振动、轴位移、转速模块的稳态数值与故障瞬态波形，最高 102.4kHz 采样率完整捕捉机组跳机、碰磨、喘振短时冲击信号。通过以太网将原始波形、事件时序、报警记录上传至后台，用于事后故障溯源、频谱分析与机组寿命评估。该卡不参与机组跳闸保护回路，仅负责诊断数据传输；硬件自带通道自检、通讯断线诊断，单路网口故障不会中断机架基础保护功能。同型号备件原位插拔替换无需改动机架背板接线，缩短机组停机调试窗口。

BENTLY 146031-01

应用场景与行业案例

工程痛点

TDI 子卡通讯失效后，上位 System1 只能查看实时稳态数值，机组故障瞬态波形完全丢失，发生跳机、轴瓦磨损后无原始数据做故障分析，无法定位设备根源缺陷。原厂订货周期超两个月，机组长期缺少故障溯源手段，运维排查效率大幅下降。

典型应用场景

1. 火力 / 燃气联合循环电厂 – 汽轮、燃气轮机 3500 监测柜采集机组轴振、轴向位移、转速波形，机组跳机后自动存储瞬态数据，支撑热力设备故障分析。
2. 炼化、煤化工厂区 – 大型离心压缩机机组压缩机喘振、叶片碰磨瞬时冲击信号高精度采集，提前预判转子、轴承早期损伤。
3. 海上油气平台 – 增压透平机组监测系统宽温宽湿度硬件设计，适配海上盐雾、温度波动恶劣工况，保障长期稳定数据上传。
4. 冶金钢厂 – 高炉配套大型风机、透平发电机多机组集中监测，统一上传波形至厂区设备管理平台，实现预防性维护。

真实案例华北某 300MW 联合循环电厂 1 号燃机 146031-01 子卡以太网通讯彻底中断，System1 无法存储故障波形，上月机组振动突增后无原始频谱，运维无法判断故障来源。联系本特利原厂订货交期 83 天，机组只能依靠就地仪表粗略监控。我方仓库存全新原装现货，入库完成 72 小时波形仿真拷机，当日打包发出，48 小时送达现场。运维停机更换子卡后，上位波形采集、事件记录全部恢复，后续机组小幅振动异常顺利捕捉完整瞬态数据，精准定位轴承磨损隐患。

核心卖点与差异化

1. 原厂标准 TDI 子卡，引脚、通讯时序完全匹配 3500/22M 母板，上机无需重新组态机架地址。
2. 102.4kHz 超高采样率，完整捕捉毫秒级机组冲击波形，普通通讯卡无法留存短时故障信号。
3. 独立数据处理芯片，采集波形不占用保护模块运算资源，不干扰机组跳闸保护逻辑。
4. 入库全套电力级仿真检测，72 小时多类型故障波形循环采集拷机，附带纸质检测报告，提供 12 个月硬件质保。
5. 现货当日可出库，对比原厂 8–12 周期货，消除机组无故障溯源数据的运行空档；可提供模块正反面实拍核验原装成色。
