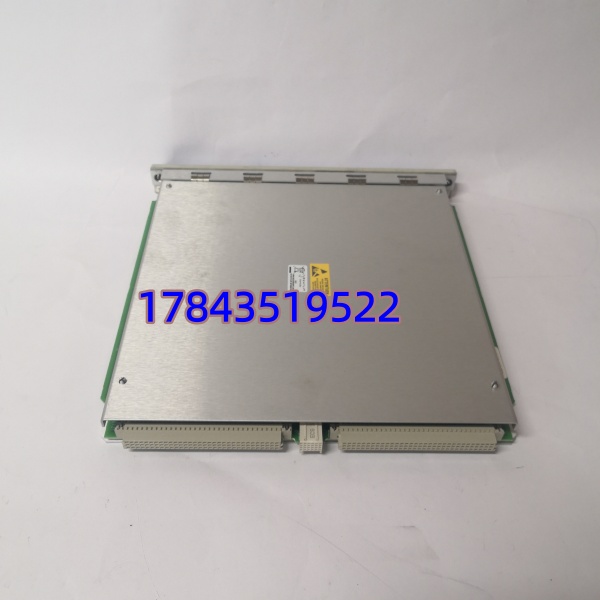

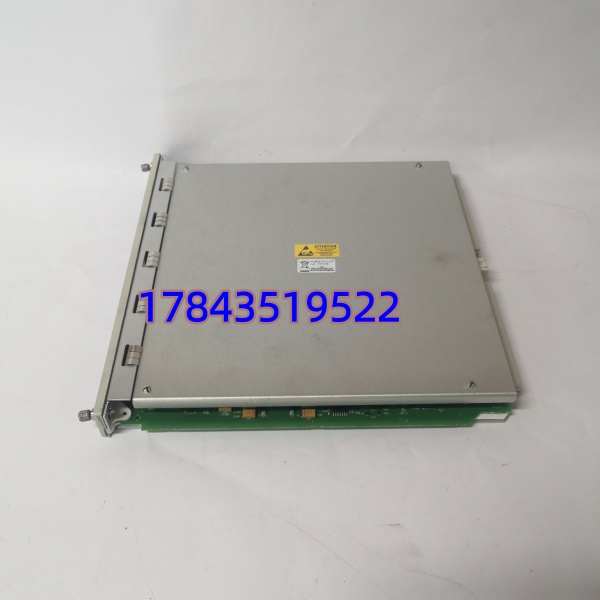

BENTLY 138607-01 | 3500/22M 振动监测系统 TDI 模块

描述

关键技术规格

产品深度介绍

BENTLY 3500/22M（138607-01）是本特利 3500 监测系统的核心瞬态数据接口（TDI）模块，负责采集汽轮机、压缩机等旋转机械的振动、位移、转速等稳态与动态波形数据，并通过多通讯接口上传至 System 1 状态监测与诊断软件，是连接硬件机架与上位分析平台的关键桥梁。

模块支持光纤与电口以太网，适配不同网络架构；具备高分辨率波形捕捉能力，可精准记录设备启停、故障瞬间的瞬态信号，为故障诊断提供依据。宽温与抗振设计，符合 API 670 标准，适用于电力、石化等严苛工况。

应用场景与行业案例

工程痛点

旋转机械（汽轮机、压缩机）故障多为瞬态突发，普通监测仅能采集稳态数据，无法捕捉故障瞬间波形；数据接口不兼容易导致监测断层，延误故障分析，引发非计划停机。

典型应用场景

1. 电力行业 – 汽轮机 / 发电机监测采集轴振、轴位移、转速瞬态数据，上传至 System 1 分析，预警轴系不平衡、碰摩等故障，避免机组跳闸。
2. 石油化工 – 离心压缩机保护监测压缩机振动与压力波动，捕捉喘振、轴裂纹等瞬态信号，保障连续生产，降低停机损失。
3. 冶金行业 – 高炉鼓风机监测鼓风机高速旋转，振动超标易导致叶片断裂；模块实时采集波形数据，提前预警隐患。
4. 油气输送 – 管道压缩机站远程监测多台压缩机运行状态，通过光纤以太网传输数据，适配野外高温、高湿环境。
5. 制药 / 空分 – 高速透平机透平机对振动敏感，瞬态数据可精准分析振动成因，保障设备稳定运行与产品质量。

真实案例

去年 9 月，华北某电厂 300MW 机组汽轮机轴振突然飙升，运行人员紧急降负荷。经检查，原 3500/22M 模块老化，瞬态波形丢失，无法定位振动原因。原厂订货周期 6 周，停机每天损失超 50 万元。

我们提供现货 138607-01 模块，24 小时内送达。工程师更换后，数据采集恢复正常，清晰捕捉到轴系碰摩的瞬态波形，精准定位故障点。机组 3 小时后恢复满负荷运行，避免大额停产损失。

电厂点检长说：“TDI 模块是振动监测的‘眼睛’，没它抓不到瞬态故障，关键备件必须备现货。”

质量检测流程

1. 入库验收：核验原厂序列号、防伪标签，外观无腐蚀、划痕、维修痕迹，附件齐全。
2. 上机功能测试：3500 系列原厂测试机架，通电自检正常；测试以太网 / USB/RS‑232 通讯；模拟振动信号采集，连续 24 小时运行，数据完整、波形无失真。
3. 电气测试：24V DC 供电测试，功耗正常；绝缘电阻＞10MΩ，接地连续测试合格。
4. 固件验证：读取固件版本，备份配置参数，确保与 System 1 软件兼容。
5. 包装出库：防静电袋密封，气泡膜加固，贴质检合格标签。
