BENTLY 136711-01 | 3500 系统 I/O 隔离端子背板

描述

关键技术规格

产品深度介绍

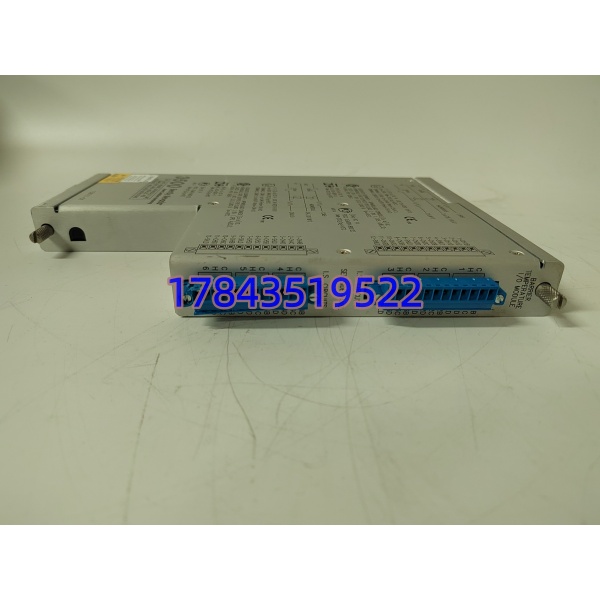

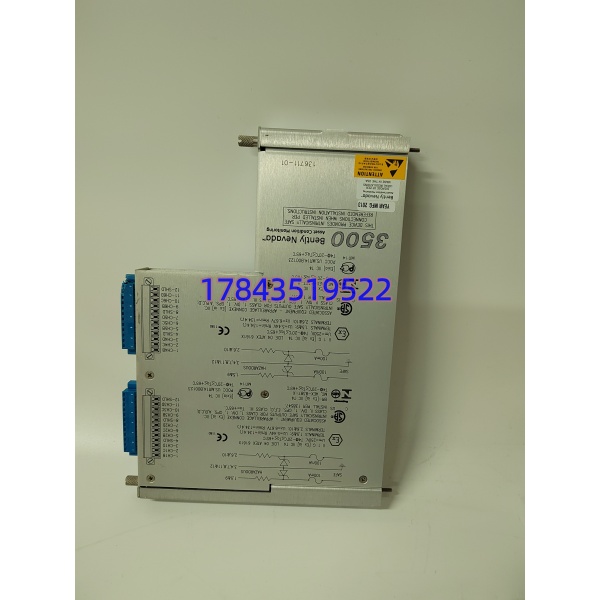

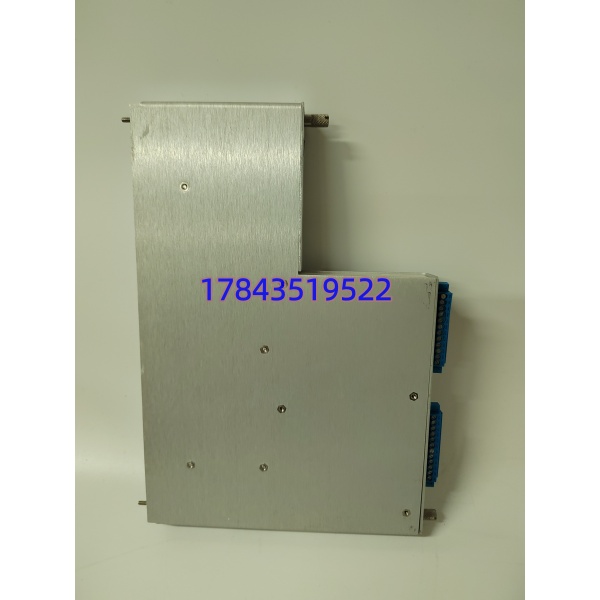

BENTLY 136711-01 是本特利 3500 机械保护系统专用配套后背端子板，需与机架前端监测卡成对使用，作为现场传感器和系统主机之间的信号中转载体。模块集成完整隔离电路，直接承接电涡流探头、磁阻键相传感器、4-20mA 变送信号的接入布线，同时分离输出报警无源触点与远传模拟量信号。

该背板区别于简易端子配件，内置多级滤波隔离回路，在电厂汽机、炼化压缩机等强电磁厂房内，可降低线缆串扰造成的误报警。标准化机架插槽结构支持不停机热插拔更换，不用拆除整架线路，缩短设备检修停机时长，适配长周期连续生产机组的备件替换需求。

应用场景与行业案例

工程痛点大型旋转机组在线保护系统一旦端子背板老化、端子腐蚀，会直接出现振动数据跳变、转速信号丢失、联锁误动作等故障。整套机组无法退出运行，停机检修成本极高；原厂订货周期普遍 6~10 周，储备同款背板备件是运维常规方案。

典型应用场景

1. 火电发电厂 – 汽轮发电机组监测配套 3500/42、3500/50 振动位移监测卡，承接轴振、轴向位移、键相转速探头接线，机组联锁保护信号全部经由该背板输出至 DCS 系统。
2. 石油炼化 – 大型离心压缩机压缩机厂房变频器、大功率电机干扰强，隔离型 136711-01 背板可稳定传输差胀、径向振动信号，避免工艺联锁误跳车。
3. 煤化工装置 – 往复式压缩机机组多探头密集布线工况，分离式端子布局便于分通道排查线路故障，单通道接线损坏无需整架断电检修。
4. 冶金行业 – 高炉鼓风机、烧结主抽风机高温、高粉尘现场，金属端子耐腐蚀设计，长期连续运行不易出现接触不良。
5. 水电厂 – 水轮发电机组轴系监测水下探头远距离线缆传输，背板内置信号补偿电路，减少长线缆信号衰减。

真实工程案例去年三季度，西北某煤化工厂区一台合成气压缩机出现频繁振动报警，运维排查后确认机架后端 136711-01 端子板端子氧化，隔离回路性能衰减。原厂备件排期 8 周，机组不能长时间降负荷运行，采购紧急调取现货背板。到货后工程师直接热插拔更换，全程未停机，更换完成后振动曲线恢复平稳，未触发一次误联锁。项目后期一次性采购 3 块 136711-01 作为常备备件，规避同类故障长期等待货期的风险。

技术避坑指南

1. 前后卡型号不匹配问题：混用不配套背板会出现通道无信号、总线通讯报错，3500 系统直接报模块故障。避坑：更换前核对原背板完整型号 136711-01，区分全高 / 半高背板，不可混用 1367 系列其他后缀型号；采购时同步告知现场前卡型号，确认适配。现场实例：有项目工程师用 136719-01 替代 136711-01，上机后 4 个振动通道全部断联，花费 4 小时排查才定位背板型号不兼容。

2. 热插拔操作静电击穿问题：干燥冬季无防静电操作，插拔背板静电击穿隔离芯片，背板直接报废。避坑：操作全程佩戴防静电手环，工作台铺设防静电垫；机架保持接地可靠。警示：见过运维人员未做防静电操作，更换背板后上电瞬间通道芯片烧毁，备件直接失效。

3. 端子接线顺序混淆问题：新旧背板端子标识位置存在细微差异，照搬旧背板接线会导致转速、振动通道错位，监测数据完全失真。避坑：拆卸旧背板前逐通道拍照留存接线排布；新背板接线严格对照原厂端子图纸，不凭经验接线。

4. 现场接地方式错误问题：背板屏蔽端子两端接地，产生地环路干扰，振动曲线出现周期性杂波。避坑：背板屏蔽线缆仅单侧接入机架保护地，不可两端同时接地；厂区多点接地工况需增设隔离端子。

5. 供电负载余量不足问题：机架多块背板同时挂载，总功耗超出机架电源额定输出，出现随机断信号。避坑：统计机架内所有前卡 + 背板总功耗，预留 20% 供电余量；多机组密集机架可增设扩展电源模块。
