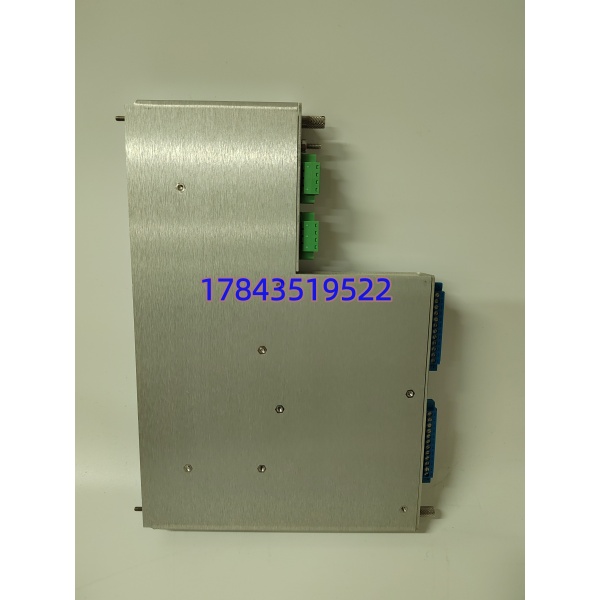

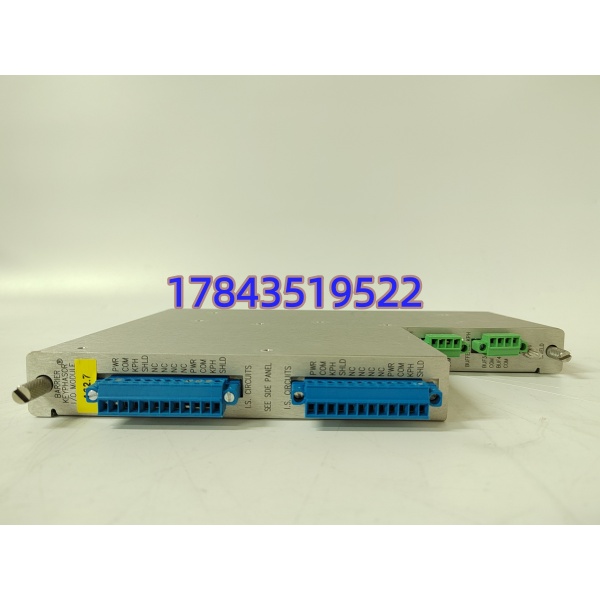

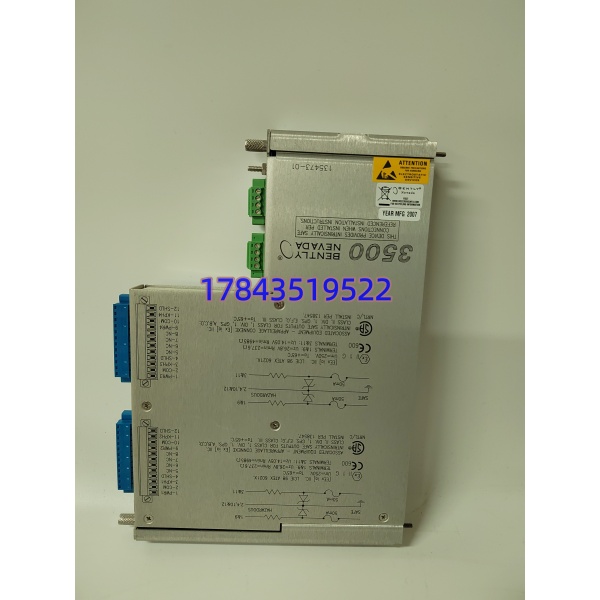

135473-01 是本特利 3500 系统专用分体式后端子卡，仅可搭配 3500/25 增强型键相前卡 149369-01 成套使用，不可单独上机，也无法与老款一体式键相卡混用。背板集成内部防爆安全栅，适用于化工、油气等防爆区域机组，负责采集转轴键相标记脉冲信号，将探头模拟信号传输至前卡做数字解析。

该背板相比无隔离款后卡，新增本安隔离电路，可直接接入危险区传感器线缆，减少现场额外安全栅安装成本。双通道独立采集设计，单套 3500/25 前后卡可采集 2 路轴键相信号，两套模块即可实现 4 路键相采集，满足大型机组 TMR 三冗余超速保护架构需求，向下兼容全系列 3500 标准机架，老旧机组改造无需改动机柜槽位。

应用场景与行业案例

工程痛点描述大型旋转机组 TSI 系统一旦丢失键相信号，振动相位、1X 幅值、转速向量全部无法计算，机组保护逻辑直接失效。化工、火电装置连续运行，原厂订货周期普遍 10 周以上，卡件故障停机单日损失可达数十万，现场大多不会预留配套隔离型键相背板备件。

典型应用场景

1. 火力发电 – 汽轮机组 TSI 监测汽轮机高低压转子转速、振动相位监测，锅炉引风机、送风机保护，防爆厂区机组优先选用带安全栅 135473-01 背板。
2. 石油炼化 – 加氢 / 重整主压缩机大型往复、离心压缩机轴系监测，防爆分区内涡流探头信号采集，满足石化防爆规范。
3. 煤化工空分 – 增压机、膨胀机高速旋转设备超速联锁保护，依靠键相信号实现精准转速触发停机逻辑。
4. 冶金行业 – TRT 高炉煤气透平机组高温粉尘工况，隔离背板屏蔽工业变频干扰，稳定采集轴键相脉冲。
5. 水电行业 – 水轮发电机组水轮机轴系振动、摆度相位分析，双通道冗余采集提升系统容错能力。

真实抢修案例去年 10 月，山东某炼化加氢装置 3500 系统报警键相通道故障，拆开机架排查发现 135473-01 背板内部隔离电路击穿，现场库存只有无安全栅普通后卡，防爆区域无法临时替换。原厂交货周期 12 周，装置无法长期手动运行。

采购当晚联系我们调取现货，入库全检完成后 24 小时发出，48 小时送达现场。工程师更换成套 3500/25 前后卡，核对探头接线与 DIP 开关，上电后键相脉冲正常采集，机组联锁保护恢复正常。事后该企业一次性采购 2 套 135473-01 作为机组常备备件，规避同类停机风险。

技术避坑指南

1. 前后卡型号不匹配问题：单独采购 135473-01 背板，搭配非 149369-01 老款键相前卡，通道直接报错无信号。避坑：采购前记录机架内前卡完整型号，135473-01 仅适配 3500/25-01-03 型号整机，其他后缀 I/O 背板不可混用。现场踩坑实例：电厂工程师单独更换背板，未核对前卡型号，折腾 1 天通讯始终异常，更换成套前后卡后恢复。

2. 防爆安全栅混用风险问题：普通无隔离后卡直接接入防爆区域探头，存在火花引爆介质安全隐患，安监检查不通过。避坑：化工、油气防爆分区必须选用 135473-01 带内置安全栅型号，普通厂房非防爆区域可选用无隔离背板。

3. 探头信号接线错误问题：磁电传感器、涡流探头接线极性接反，键相脉冲丢失，转速无显示。避坑：拆卸旧背板前完整拍摄端子接线照片，新背板严格对照原图压线；屏蔽线缆仅单端接地，两端接地会引入干扰毛刺信号。

4. 机架供电余量不足问题：多套 3500/25 模块同时上机，总功耗超标，电源模块频繁闪断告警。避坑：单套 3500/25 前后卡功耗 3.2W，机架总功耗预留 20% 余量，超过负荷增加冗余电源模块。
