描述
关键技术规格
- 通道配置：2 路独立输入通道
- 传感器适配：涡流探头（-24V）、磁电式转速传感器
- 输入信号范围：+10V ~ -24V
- 输入阻抗：20kΩ（标准）
- 转速测量范围：1~99,999 rpm
- 转速精度：≤100rpm 时 ±0.1rpm；100~10,000rpm 时 ±1rpm
- 频率响应：最高 20kHz
- 输出信号：4-20mA 模拟量、键相信号、继电器报警
- 工作温度：-30°C ~ +65°C
- 供电：+24VDC（机架背板供电）
- 功耗：约 5.8W
- 尺寸：241.3×24.4×241.8 mm
- 重量：0.82 kg
产品深度介绍

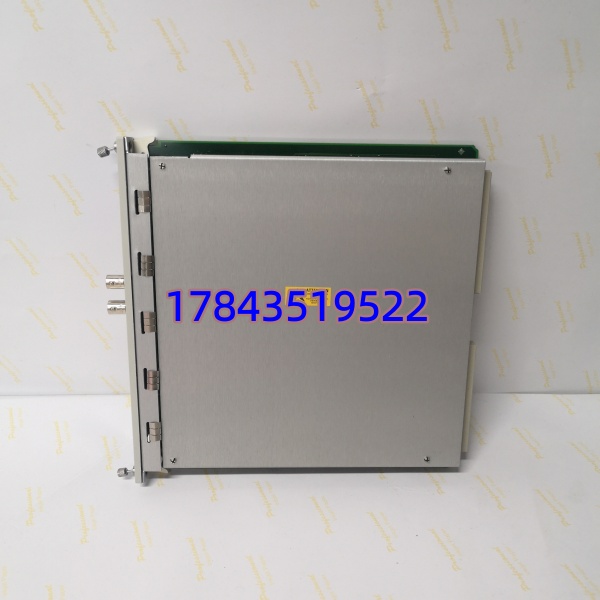

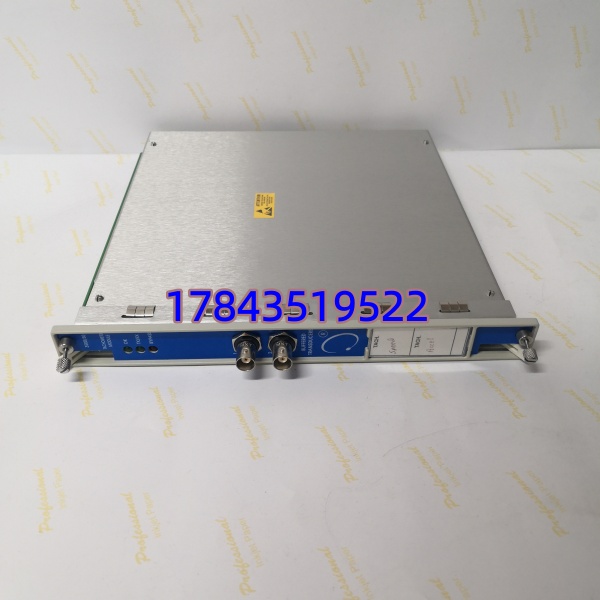

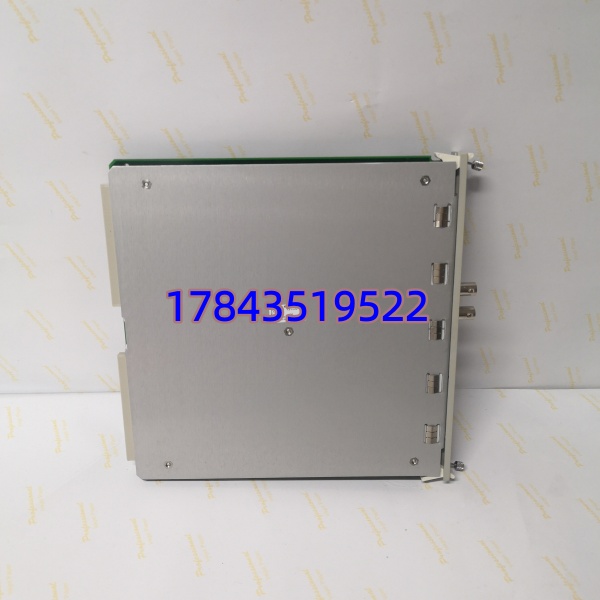

BENTLY 3500/50 133388-02 是本特利 3500 系统中的双通道转速监测模块，专为汽轮机、压缩机等大型旋转机械设计。可精确测量轴转速、加速度及转向，同时生成键相信号供振动监测模块使用，无需额外配置键相模块。
该模块支持多种组态模式：速度带报警、零转速检测、转子加速度报警，内置峰值保持功能，可记录历史最高转速。通过 3500 系统软件配置，适配不同探头与报警阈值，是旋转机械超速保护与状态监测的核心部件。
应用场景与行业案例
工程痛点
大型旋转机械（如汽轮机、压缩机）超速是严重安全隐患，传统监测方式精度低、响应慢，易导致设备损坏或安全事故；同时多模块协同监测时，键相信号不同步会造成振动数据失真。
典型应用场景
- 电力行业 – 汽轮机监测监测汽轮发电机轴转速，提供超速保护（>3300rpm 跳闸），同时输出键相信号给振动模块，确保振动相位测量准确。
- 石油化工 – 离心压缩机保护监测压缩机转速与加速度，防止喘振与超速；零转速信号用于联锁润滑油泵启停。
- 冶金行业 – 大型风机控制监测引风机、送风机转速，防止共振；键相信号用于动平衡校正。
- 空分行业 – 空压机监测实时监测空压机转速，异常时快速联锁停机，避免设备损坏。
真实案例
某电厂 300MW 机组汽轮机曾因转速监测模块故障，超速保护失效，险些造成轴系断裂。更换 3500/50 133388-02 模块后，转速测量精度达 ±0.5rpm，键相信号稳定，成功避免 2 次超速隐患，保障机组安全运行。
核心卖点与差异化
- 双通道冗余设计：双路独立监测，单通道故障不影响整体监测，可靠性提升 100%。
- 高精度测量：转速精度达 ±0.1rpm，响应时间 < 100ms，优于同类产品。
- 集成键相功能：无需额外键相模块，节省机柜空间与采购成本。
- 宽温稳定运行：-30°C~+65°C 适应恶劣工况，高温环境无漂移。
- 原厂质保：全新原装，12 个月质保，提供技术支持与配置指导。
