描述
关键技术规格
- 型号: 125840-01（3500/15 PIM）
- 输入电压: 175–264VAC（额定 220VAC）
- 输入频率: 47–63Hz，兼容全球电网
- 最大电流: ≤2.3A RMS
- 工作温度: -30°C ~ +65°C
- 存储温度: -40°C ~ +85°C
- 湿度: 5%–95%，无冷凝
- 防护等级: IP20（机架内部）
- 安装位置: 3500 机架后部，与 3500/15 电源配对
- 冗余配置: 支持 1+1 冗余，保障供电不间断
- 保护特性: 内置浪涌抑制、可更换保险丝
- 尺寸: 约 121×25×114mm（宽 × 高 × 深）
产品深度介绍

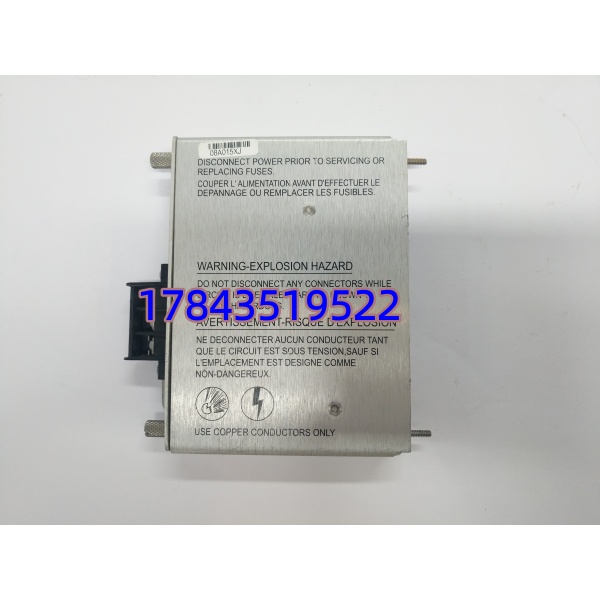

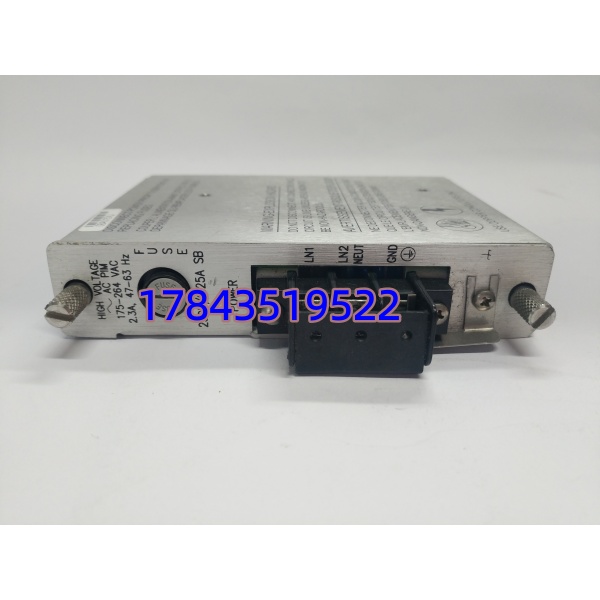

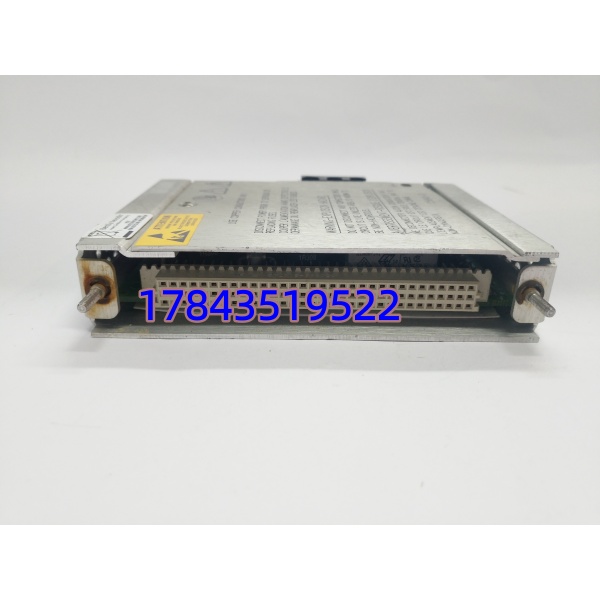

BENTLY 125840-01 是 3500 机械保护系统的高压交流电源输入模块（PIM），专门配合 3500/15 电源使用，安装在机架最 rear 位置。它作为市电进入系统的第一道关口，负责滤波、防雷、过压保护，把稳定、干净的交流电送给后端电源，再转换成 24VDC 给全机架卡件供电。
模块采用工业级加固设计，宽温、抗振动、抗干扰能力强，适合电厂、炼化、空分等关键机组长期连续运行。支持双电源冗余，任一模块故障不影响系统运行，避免因电源单点故障导致机组保护失效。
应用场景与行业案例
工程痛点描述
大型旋转机组（汽轮机、压缩机）的在线保护系统，最怕电源波动、浪涌冲击、单点故障，容易造成保护误动或拒动，引发非计划停机甚至设备损毁。
典型应用场景
- 火力发电厂：汽轮发电机组 3500 保护机架供电，保障振动、位移、转速监测连续可靠。
- 石油化工：关键压缩机组（空压机、增压机）机械保护系统电源接口，适应防爆与宽温环境。
- 冶金行业：高炉鼓风机、烧结主抽风机等大型旋转设备的在线监测系统供电。
- 空分行业：大型空压机、氧压机的振动与轴位移保护，避免设备超速或摩擦损毁。
- 燃气轮机联合循环：燃机 / 汽机共用 3500 系统，冗余电源配置保障极端工况下保护不中断。
真实案例
去年 9 月，华东某 2×600MW 火电厂 #2 机组 3500 机架原 PIM 老化，多次出现电压浪涌导致监测卡件闪断，振动数据跳变，随时可能触发停机保护。原厂订货周期 7 周，停机一天损失超百万。
我们提供全新原装 125840-01，3 天到货并做满负载老化测试。更换时核对机架后部插槽与 3500/15 电源匹配，设置冗余主备模式，紧固接线端子防止虚接。投运后浪涌干扰消失，数据稳定，至今无异常，避免约 700 万元潜在损失。
质量透明化检测流程
- 入库验收检测
- 来源追溯：核验原厂序列号、批号、装箱单，渠道可追溯。
- 外观检查：金属外壳无变形、无锈蚀、接口针脚完好无氧化。
- 附件核对：配套说明书、保险丝、安装螺丝齐全。
- 上机功能测试
- 测试环境：本特利 3500 标准机架 + 3500/15 电源，模拟现场工况。
- 通电自检：电源指示灯正常，无告警，启动时序符合规范。
- 电压测试：输入 175/220/264VAC，输出稳定，纹波≤50mV。
- 浪涌测试：模拟电网浪涌，保护功能正常，不影响后端供电。
- 长期运行：连续 24 小时满载，温升正常，无异常告警。
- 出具测试报告，可提供视频 / 照片备查。
- 电气参数测试
- 绝缘电阻：500V 摇表，≥10MΩ。
- 接地连续性：符合规范，无虚接。
- 耐压测试：1500V AC 1 分钟，无击穿闪络。
- 配置与兼容性验证
- 核对适配 3500/15 电源固件版本，确保兼容。
- 冗余切换测试：主备切换≤1 秒，无数据丢失。
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签。
- 防静电袋密封，气泡膜 + 纸箱加固，防潮防振。
