描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道配置 | 2 路独立电气隔离输入 |
| 兼容传感器 | 电涡流探头、磁电式拾波器、TTL/CMOS |
| 频率范围 | 0.1Hz～10kHz（6～600,000CPM） |
| 输入信号 | 非隔离：-0.8V～-21V；隔离：+5V～-11V |
| 相位精度 | ±0.1°；转速精度 ±0.05% |
| 缓冲输出 | 50Ω 阻抗，适配外部诊断 |
| 工作电源 | -24VDC±10%，功耗 3.2W |
| 工作温度 | -30°C～+65°C |
| 认证 | SIL2、API670、CE、CSA |
| 尺寸 / 重量 | 半高模块（119.9×24.4×256.5mm）/ 约 0.34kg |

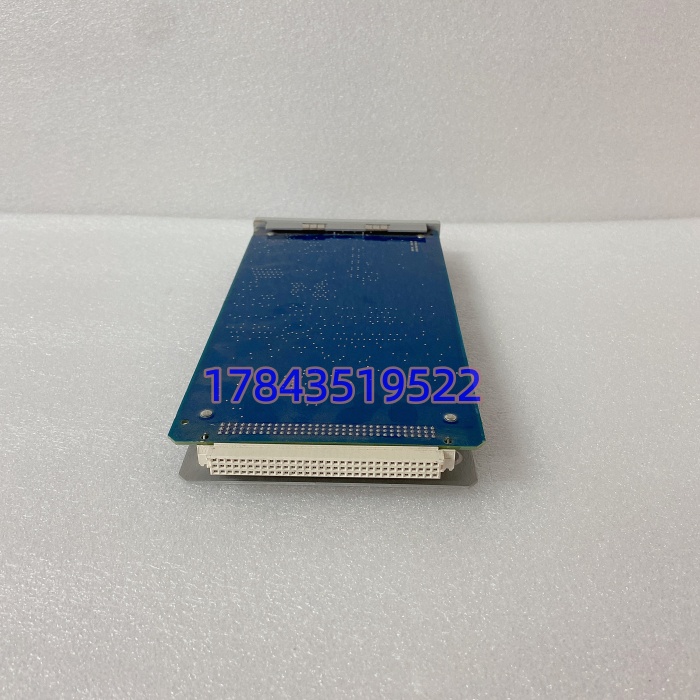

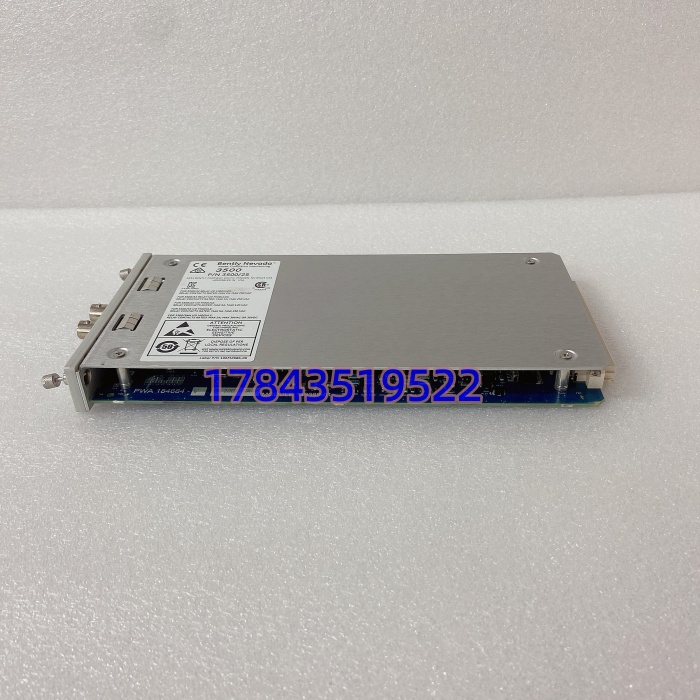

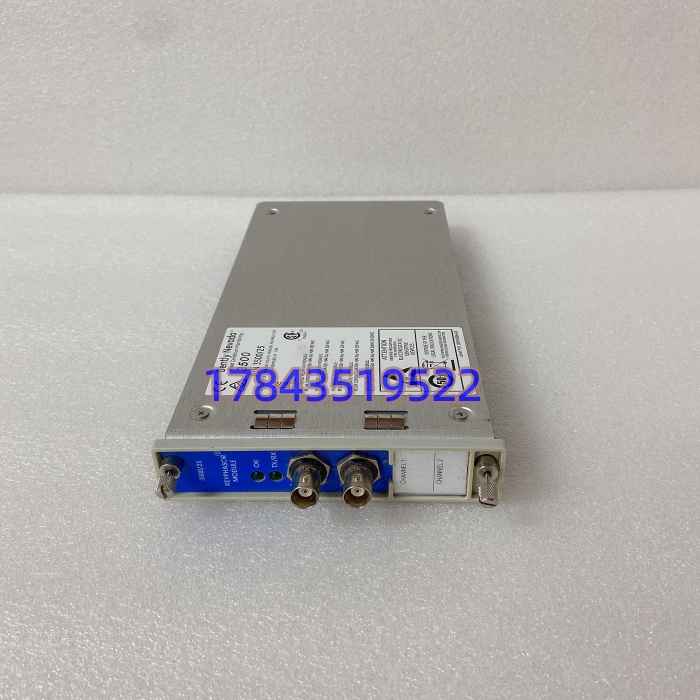

产品深度介绍
3500/25（184684-01）是 3500 系统的核心键相基准模块，为旋转机械监测提供转速与相位同步脉冲，是振动分析（1X 振幅 / 相位）、超速保护、瞬态频谱分析的必要基准。
模块接收电涡流或磁电式传感器信号，转换为数字键相脉冲，精准标记轴上键相标记位置。系统最多支持4 路键相信号（2 个模块），可满足多轴 / 冗余监测需求。半高设计，支持热插拔，不影响机架其他模块运行。
应用场景与行业案例
键相信号是旋转机械故障诊断的核心，无基准则无法分析振动相位、不平衡、不对中等问题。
- 电力（汽轮发电机组）：提供转速 / 相位基准，支撑轴振、胀差、超速保护；
- 石化（离心压缩机）：多机组并联，统一键相基准，保障振动联锁与故障溯源；
- 冶金（高炉鼓风机）：高速旋转设备相位同步，监测不平衡 / 不对中；
- 油气（管道压缩机站）：冗余键相配置，保障长周期运行无停机。案例：某电厂 300MW 机组振动监测升级
原系统键相模块老化，相位漂移导致振动分析不准。更换为3500/25（184684-01）后，相位精度稳定在 ±0.1°，1X 振动相位可重复，故障诊断效率提升80%，成功预判多起轴承故障，避免非计划停机。
质量透明化检测流程
- 入库验收：核对序列号、部件号 184684-01、原厂标签；检查面板、接口、金手指无划痕 / 氧化；
- 上机测试：3500 机架 + 电源，接入标准键相信号（1kHz/5V）；双通道同步采集，相位误差＜0.1°；24 小时老化，温升正常；
- 电气测试：输入阻抗 21.8kΩ±5%；缓冲输出 50Ω；-24VDC 供电波动 ±10% 无异常；
- 固件与配置：读取固件版本，与原系统兼容；备份组态，生成测试报告；
- 包装发货：防静电袋密封 + 气泡膜 + 硬纸箱；贴 QC 合格标签，标注序列号与日期。
