采购本特利 3500/92 | 旋转机械状态监测系统上位通讯模块

描述

关键技术规格

产品深度介绍

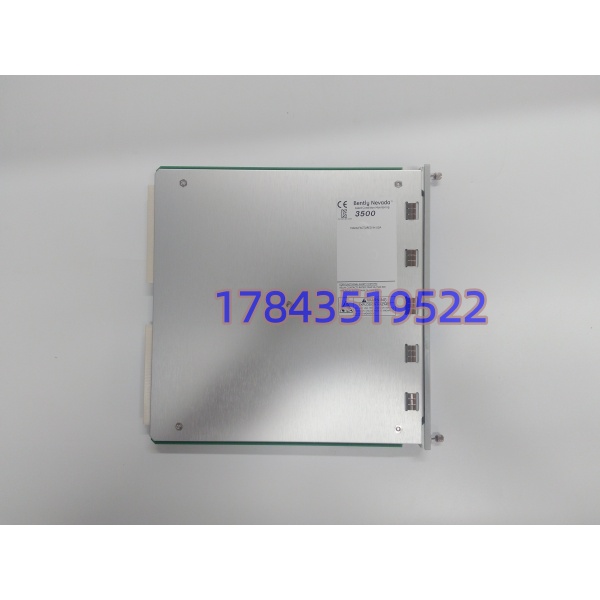

3500/92 是本特利 3500 TSI 机械保护系统标配通讯网关模块，插入监测机架背板后，统一汇总机架内所有位移、振动、转速监测卡件的实时测量数据、报警事件、故障日志。模块同时搭载双以太网与多路串行通讯接口，一边对接汽轮机、压缩机、大型电机的振动监测硬件，一边将标准化数据上传至厂区 DCS、PLC、上位 SCADA 系统，也可对接 System1 设备诊断软件做长期波形存储与预测性分析。相比老款 3500/90，3500/92 新增可自定义 Modbus 寄存器配置工具，适配不同电厂、化工装置的点位规划需求，出库前完成机架联机 24 小时通讯老化测试，替换后无需大范围修改原有组态。

应用场景与行业案例

工程痛点

火电厂、炼化厂大型机组全年连续运行，3500/92 一旦网口故障、通讯芯片失效，中控将完全失去机组振动、轴位移、转速监测数据。机组失去在线监测，只能安排人员就地值守巡检，若突发轴系故障极易引发停机甚至设备损毁；原厂标准调货周期 4–8 周，现货备件可快速恢复监控链路。

典型应用场景

1. 火力发电厂汽轮发电机组 TSI 系统采集轴振、瓦振、轴向位移、胀差数据，上传至电厂 DCS 实现振动联锁保护，搭配 System1 做机组状态评估。
2. 石油化工大型离心压缩机装置连续生产无停机窗口，依靠网关实时上传机组振动、油温报警至中控，提前预判轴承磨损故障。
3. 冶金高炉鼓风机、制氧机组多台大型旋转设备共用一套 3500 机架，双网口冗余通讯保障恶劣粉尘环境下数据不中断。
4. 燃气轮机联合循环电站远程上传机组瞬态波形数据，用于机组启停、变负荷工况下的故障溯源分析。
5. 大型泵站、水电水轮机组串口 Modbus 对接厂区老旧 PLC 系统，低成本完成老旧机组振动监测数字化改造。

真实抢修案例

去年夏季，西北某热电厂 2 号 300MW 汽轮机组 3500 机架通讯网关损坏，中控画面全部无振动数值，机组被迫降负荷运行，每小时少发电损失超十万。对接原厂得知现货紧缺，交付周期 6 周。我方当日调取库存 3500/92 完成联机满载测试，次日专车送达现场，停机更换仅 25 分钟，原有 IP、Modbus 点位、组态全部复用，中控数据即时恢复，后续电厂批量备货 2 块作为机组应急备件。

核心卖点与差异化

• 全流程机架联机老化检测，双网口并发读写、串口 Modbus 满载 24 小时不间断测试，可提供测试录屏、点位校验报告，规避上机通讯点位缺失问题。
• 硬件背板引脚、通讯协议、寄存器逻辑完全兼容全系 3500 机架，替换无需修改 DCS 点位表、无需重新下载机架组态，停机更换时长控制在 30 分钟内。
• 双以太网冗余链路设计，单网口断线不中断数据传输，相比单网口老款 3500/90 大幅降低监控失联风险。
• 现货统一提供 12 个月质保，通讯链路异常、硬件芯片故障免费换新，区别于无质保拆机二手件。
• 支持自定义 Modbus 寄存器分组，适配电厂、化工各类点位排布需求，配套原厂组态操作指引随货发出。
