描述
关键技术规格
- 通道数量：4 个独立可组态通道
- 传感器输入：电涡流（位移）、速度、加速度、双探头输入
- 测量分辨率：24 位
- 供电输出：-24 Vdc（为电涡流探头供电）
- 功耗：7.7 W（典型值）
- 频响范围：0.5 Hz ~ 15 kHz（±1dB）
- 测量精度：±0.33% 满量程（典型）
- 报警精度：±0.13% 设定值
- 采样率：最高 50 kHz
- 工作温度：-40°C ~ +85°C
- 尺寸（宽 × 高 × 深）：约 220×170×85 mm
- 安装方式：3500 系列标准机架安装
产品深度介绍

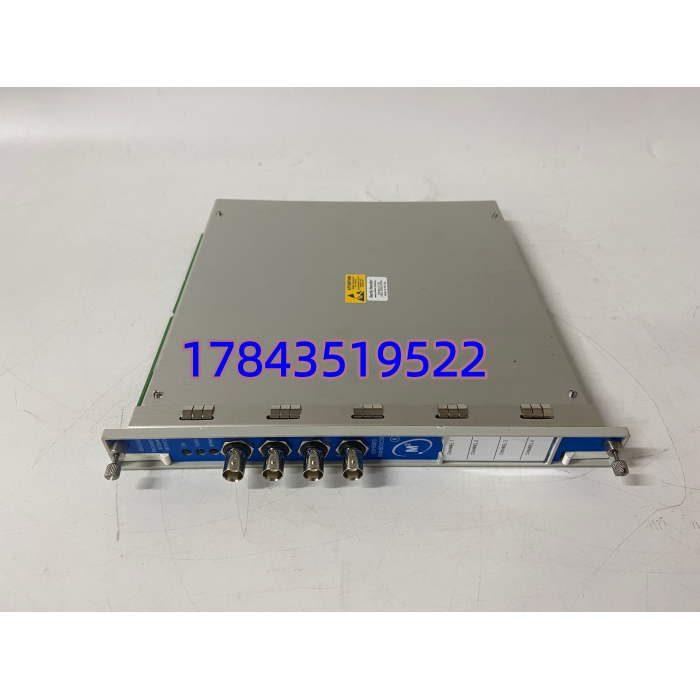

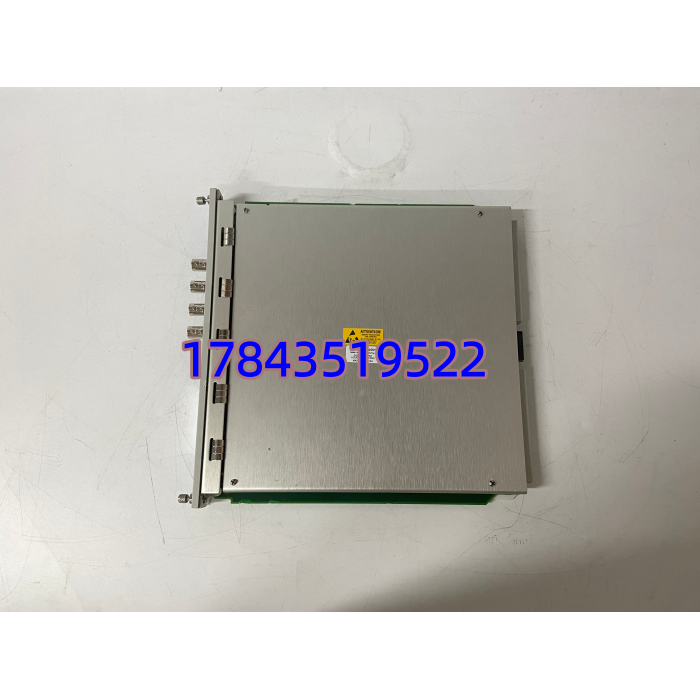

Bently Nevada 3500/42M 176449-02 是 3500 机械保护系统的核心监测模块，专门用于汽轮机、压缩机、风机等大型旋转机械的健康保护。模块集成 4 路独立信号通道，可同时接入电涡流探头（监测轴振动 / 位移）、速度传感器、加速度传感器，实时采集设备动态数据。
通过内置 24 位高精度 ADC，模块可精准捕捉微小振动变化，提前识别转子不平衡、不对中、油膜振荡等早期故障。支持用户自定义报警阈值，参数超限时自动触发报警或联锁保护，避免设备严重损坏与非计划停机。工业级宽温设计，适配高温、粉尘、强电磁干扰的恶劣现场，长期运行稳定可靠。
应用场景与行业案例
工程痛点
大型旋转机械（如汽轮机、压缩机）在运行中易因振动超标、轴位移异常引发设备故障，传统监测手段精度低、响应慢，难以及时预警；不同类型传感器信号不兼容，无法统一监测，增加维护难度与停机风险。
典型应用场景
- 电力行业 – 汽轮机监测用于火电厂汽轮机轴振动、轴向位移、差胀监测，防止转子碰磨、轴瓦损坏，保障机组稳定运行。
- 石油化工 – 离心压缩机保护炼化装置压缩机振动与位移实时监测，预警喘振、轴系故障，避免生产中断与安全事故。
- 冶金行业 – 高炉风机 / 轧机监测高炉鼓风机、轧机电机等设备振动监测，适配高温、粉尘、强干扰环境，减少设备故障率。
- 水处理 – 大型水泵监测污水处理厂、自来水厂大型水泵振动与轴承温度监测，提前预警轴承磨损、叶轮失衡故障。
真实案例
2025 年 6 月，山东某火电厂 1 号机组汽轮机原有振动监测模块老化，数据漂移、报警滞后，存在安全隐患。原厂更换周期需 4 周，停机损失巨大。采用 3500/42M 176449-02 全新原装模块，3 天到货，现场直接替换，4 小时完成配置调试。模块精准监测轴振动、位移数据，多次提前预警微小异常，避免非计划停机，保障机组连续稳定运行。
核心卖点与差异化
- 多信号兼容：原生支持电涡流、速度、加速度三类传感器，无需额外转换模块，降低成本。
- 24 位高精度：分辨率达 24 位，比普通 16 位模块精度提升 256 倍，可捕捉微米级振动变化。
- 四通道独立：4 路通道可独立组态，同时监测不同参数，适配多测点复杂设备。
- 快速响应：最高 50 kHz 采样率，毫秒级报警触发，及时切断故障，保护设备安全。
- 工业级可靠：-40°C~+85°C 宽温运行，抗电磁干扰，MTBF 超 80 万小时，适配恶劣现场。
- 原装质保：全新原装，一年质保，提供技术支持与配置指导，降低采购风险。
