描述
产品深度介绍

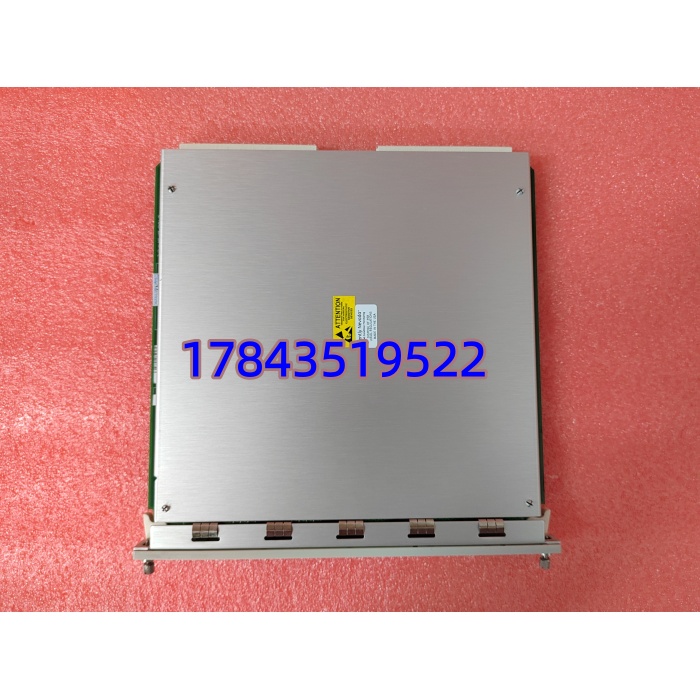

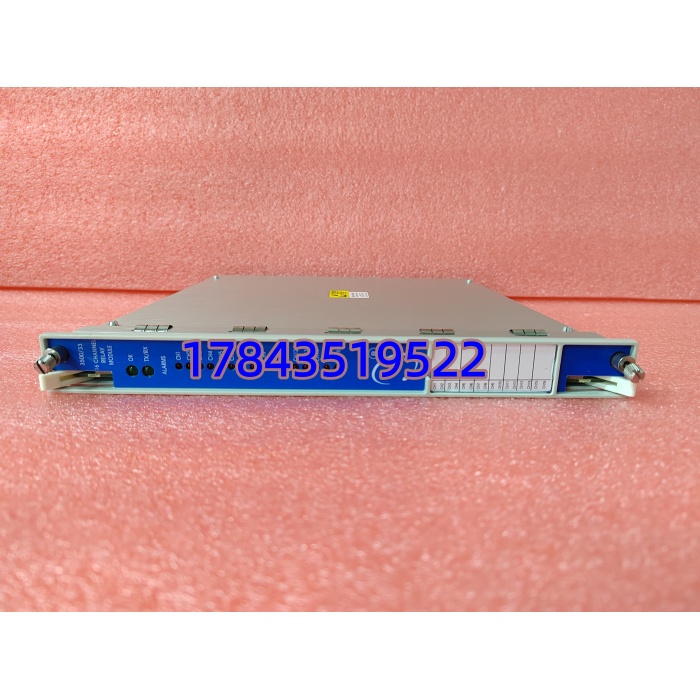

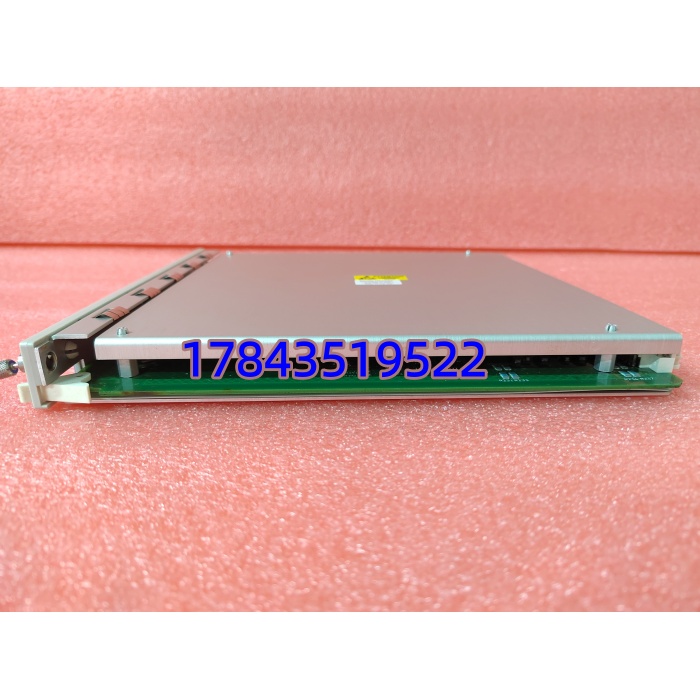

3500/33 149986-01 是本特利 3500 系统的核心继电器输出模块，专为大型旋转机械状态监测与保护设计。作为全高型模块，提供 16 路独立继电器触点，每通道可通过 3500 机架软件编程，实现复杂报警表决逻辑（与 / 或运算）。
模块接收振动、位移、温度等监测模块信号，超限后驱动继电器动作，触发报警或停机联锁，适配汽轮机、压缩机等关键设备。工业级抗振动、防尘防油设计，符合 API 670 标准，适配恶劣工况。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 型号 | 3500/33 149986-01 |
| 通道配置 | 16 路独立继电器输出（4 通道 / 组，共 4 组） |
| 触点额定 | 2A @ 240VAC， resistive load |
| 编程逻辑 | 软件可编程与 / 或运算，多通道逻辑组合 |
| 供电 | 24V DC（背板供电） |
| 工作温度 | -40℃ ~ +85℃ |
| 尺寸 | 260mm × 252mm × 241mm |
| 重量 | 约 0.75kg |
| 认证 | CE、UL、CSA、API 670 |
| 安装 | 3500 系列机架任意全高插槽 |
应用场景与行业案例
去年冬天，北方某电厂汽轮发电机组振动超标，原继电器模块逻辑故障导致联锁拒动，险些引发轴系损坏。排查发现旧模块触点老化、逻辑不可靠，无法满足紧急停机要求。
这类关键旋转机械保护场景，对继电器可靠性、逻辑灵活性要求极高，3500/33 凭借 16 通道可编程设计，成为核心适配备件，典型应用如下：
- 电力行业 – 汽轮机 / 发电机保护监测轴振、轴位移、胀差，超限驱动继电器触发报警或停机，保障机组安全，符合 API 670 标准。
- 石油化工 – 离心压缩机 / 泵联锁监测振动、温度、压力，可编程逻辑实现多级报警、联锁停机，避免设备损坏与生产中断。
- 冶金行业 – 高炉风机 / 轧钢电机保护适配高温、粉尘、强振动工况，监测轴承振动与温度，异常时快速切断动力源。
紧急案例：上述电厂更换 3500/33 模块后，振动超限响应时间 < 100ms，联锁动作可靠，避免重大设备事故。后续采购 2 块作为冗余备件，保障机组长期稳定运行。
核心卖点与差异化
- 16 通道高集成：单模块 16 路继电器，分组可编程，节省机架插槽与成本。
- 灵活逻辑编程：支持与 / 或运算，多通道组合表决，适配复杂联锁需求。
- 工业级可靠性：-40℃~+85℃宽温，抗振动、防尘防油，符合 API 670 标准。
- 触点寿命长：优质继电器触点，耐受频繁动作，适合高要求保护回路。
- 全流程质检：出库前继电器动作测试、逻辑编程校验、24 小时老化测试，附报告。
