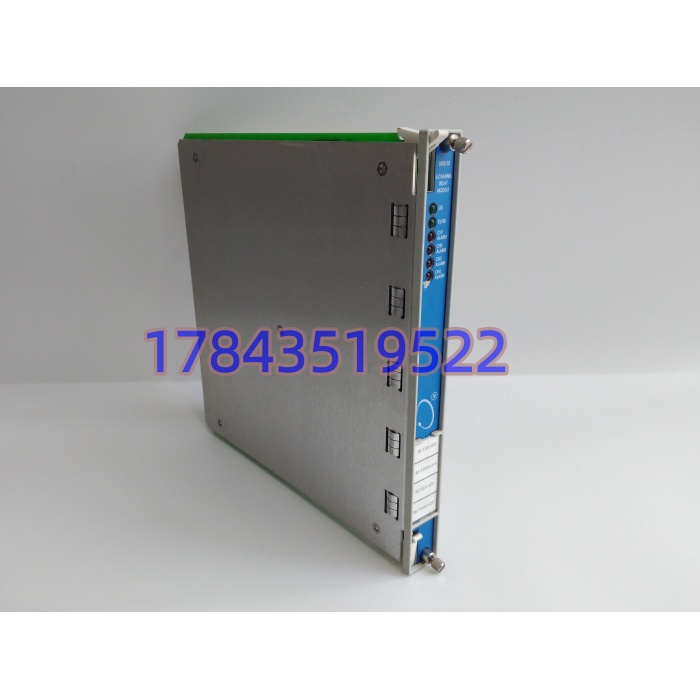

描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | 3500/32，配套物料号 125720-01，兼容 3500/32M |
| 安装位置 | 仅可安装在 3500/20（RIM）框架接口模块右侧插槽 |
| 通道配置 | 4 路独立单极双掷（SPDT）环氧树脂密封继电器 |
| 触点额定容量 | 5 A / 24 VDC；2 A / 120 VAC，内置 250 V RMS 灭弧回路 |
| 触点机械寿命 | 100,000 次额定负载通断 |
| 逻辑组态 | 单通道独立 AND/OR 表决逻辑，可抓取机架任意测点 Alert/Danger/ 模块故障信号 |
| 整机功耗 | 典型 6 W，由框架背板统一供电 |
| 状态指示灯 | OK 运行灯、TX/RX 背板通讯灯、4 路独立 CH ALARM 报警灯 |
| 运行温区 | -30 ℃ ~ +65 ℃ 机柜稳定工况 |
| 存储温区 | -40 ℃ ~ +85 ℃，无凝露防潮存放 |
| 绝缘耐压 | 500 VAC 触点对地绝缘，绝缘阻值＞10 MΩ |
| 硬件尺寸 | 全高型标准 3500 框架插卡，厚度 31 mm |
| MTBF 参考 | ≥ 72,000 小时（原厂实验室标定） |
| 合规标准 | API 670、CE 工业电磁兼容，SIL2 系统适配部件 |
产品深度介绍
3500/32 是 3500 机组保护系统专用继电器输出扩展卡，火电汽轮发电机组、化工大型压缩机、燃气轮机 TSI 系统标配硬件。机架内振动、轴向位移、转速监测卡产生预警、危险信号后，由本模块转换成无源干触点，外接声光报警器、DCS 开关量、机组跳闸停机回路。每一路继电器完全独立组态，支持多测点投票逻辑，可实现 “多通道超限联动停机”，规避单测点误动风险。继电器采用环氧全密封工艺，耐受机柜粉尘、潮湿环境；自带内置灭弧电路，减少感性负载拉弧烧蚀触点。虽支持框架热插拔，但输出触点状态会瞬时翻转，实操需旁路联锁后更换，适配大型机组 7×24 小时不间断保护运行场景。
常见问题解答
- 问：老 3500 机架直接插 3500/32 能用吗，要不要升级固件？答：物理插槽通用，但机架底层固件低于 V3.0 版本会出现通讯闪断、逻辑不识别。换件前记录原机架固件版本，我们可匹配对应固件；上机后用 3500 组态软件重新下载继电器逻辑，校验触点动作顺序。
- 问：更换 3500/32 需要机组停机吗，支持不停机热插拔吗？答：硬件物理支持热插拔，但拔卡瞬间 4 路继电器会发生状态翻转，极易触发机组误跳闸。标准操作是提前在上位程序旁路所有关联振动联锁，再断电拔插，更换完成后逐条测试触点动作再恢复联锁。
- 问：继电器触点能带大功率跳闸电磁阀吗？答：不建议直接驱动大功率感性负载，线圈断电会产生高压反电动势烧蚀触点。跳闸回路必须外接中间继电器隔离，延长模块使用寿命。
- 问：3500/32 和 3500/32M 可以直接互换吗？答：硬件外形、插槽完全一致，但 3500/32M 优化了背板通讯时序，老机架低固件版本优先选用原版 3500/32，避免组态下载失败。
- 问：怎么确认发货是全新原厂，不是翻新维修卡？答：每块模块带机身唯一序列号、原厂外箱合格证，入库核验背板金手指无磨损、PCB 无维修动焊。出库前搭完整 3500 测试框架 24 小时循环逻辑动作测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场接线短路烧坏继电器能保修吗？答：标准整机质保 12 个月，仅覆盖元器件原生故障。外接高压、感性负载无灭弧、接线短路造成触点烧毁不在质保范围，可提供付费通道维修；配套远程协助继电器表决逻辑组态调试。
品控检测流程简述
- 入库核验：核对原厂序列号、外包装标识，检查金属面板无划痕、端子触点无氧化、内部无维修焊点；
- 真机带载测试：搭建完整 3500/20 框架测试平台，4 路继电器循环触发告警逻辑 24 小时，记录触点吸合、断开响应时序；
- 电气检测：500 V 摇表测试触点对地绝缘，校验背板通讯握手、四路告警指示灯同步动作；
- 固件归档：读取并记录模块底层固件版本，拍摄背板金手指微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试报告。
