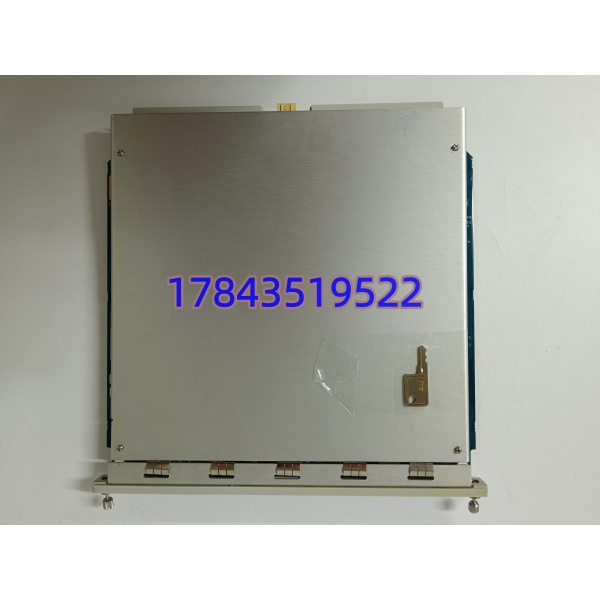

描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 整机功耗 | 7.7 W，背板 – 24 VDC 供电 |
| 安装槽位 | 3500 机架电源相邻专用 RIM 槽位，单机架仅需 1 块 |

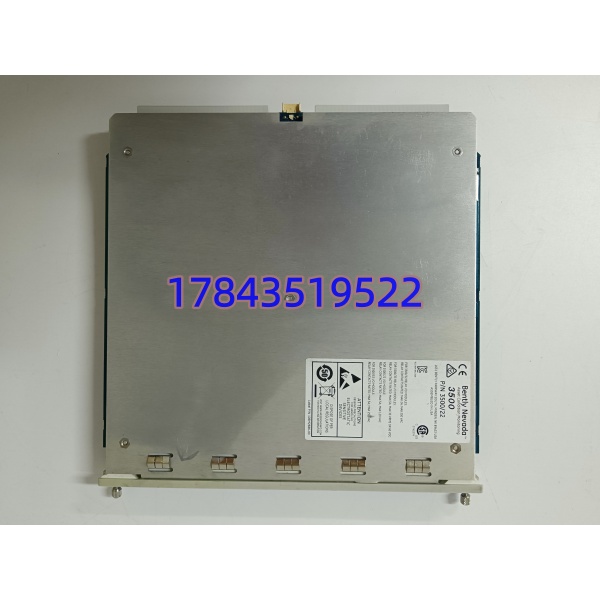

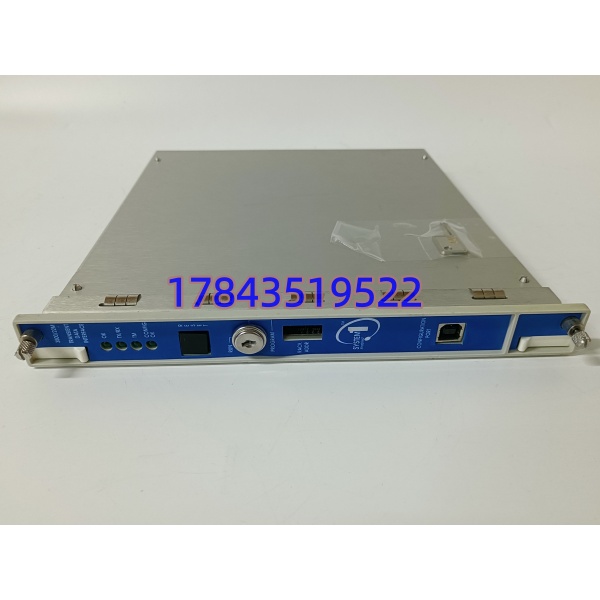

| 前置面板接口 | USB-B 组态口、机架复位锁键、4 路状态诊断 LED |
| 后置通讯 | RJ45 10/100Base-TX 以太网、DB9 RS232 串口 |
| 数据采集能力 | 标配稳态振动数值采集；选配通道磁盘可捕捉高分辨率瞬态波形 |
| 配套上位软件 | 3500 组态软件、System1 机组状态诊断平台 |
| 机架联动功能 | 集成原 3500/20 RIM 全部功能，带整机 OK 故障继电器输出 |
| 维护特性 | 支持不停机热插拔更换，不影响机组保护联锁回路 |
| 工作环境 | 运行 0 ℃ ~ +65 ℃；存储 – 40 ℃ ~ +85 ℃，IP20 电控柜安装 |
| 抗扰认证 | CE、ATEX 防爆、CSA 工业安全、IEC 61000 电磁兼容 |
| 整机尺寸 | 241 mm × 135 mm × 28 mm（标准 3500 机架单宽模块） |
| 整机重量 | 0.38 kg |
| 继电器触点容量 | 5 A @24 VDC / 120 VAC，常励磁故障报警触点 |
产品深度介绍
一体化融合 RIM 机架网关与 TDXnet 瞬态采集、以太网直传振动波形、不占用机组保护安全链路 —— 三项核心定义锁定 3500/22M 288055-01 在汽轮机组、压缩机组监测系统的核心地位。它是 3500 系列换代型通信网关模块，完全替代老式独立 3500/20 机架接口卡，整套硬件专为火电、煤化工、油气长输管线大型旋转机组设计。区别于旧款 3500/20 仅能上传稳态振动数值，22M 内置瞬态数据缓存，可同步抓取轴振、瓦振、转速的时域波形与频谱数据，直接推送至 System1 软件做不平衡、碰摩、轴承磨损故障分析；前置 USB 口可现场直连笔记本，无需后端拆柜插拔网线，组态调试效率提升 60%。整机不介入机组跳闸保护逻辑，仅做数据转发，模块故障不会触发机组误停机，系统容错性更高。这款模块存在明确使用边界，单机架必须安装在电源旁指定槽位，多机架系统需每机架单独配置一块；无法兼容 3300 老监测机架。新建大型机组直接选用 22M，存量老式 3500 机柜改造可替换淘汰 3500/20，市面流通翻新件普遍存在网口接触不良、波形采集丢帧问题。
快速决策结论
- 3500/22M 288055-01 是 3500 系统一体化 TDI 网关，集成老式 3500/20 全部功能并新增瞬态波形采集；
- 存量 3500 机柜替换 3500/20，同型号全新原装背板兼容，仅需重新配置通讯参数；
- 需要机组频谱故障诊断，必须额外选配通道启用磁盘，否则仅能读取稳态振动数值；
- 安装有硬性槽位要求，仅电源相邻 RIM 槽可正常工作，其余槽位上电报错；
- 现场更换核心风险集中在槽位放置、选配磁盘、静电防护三点，提前核对可规避绝大多数通讯故障。
工程师真实问答
- Q：更换 3500/22M 模块，需要重新下载整套机架组态吗？A：新旧物料号均为 288055-01 时，机架硬件配置自动识别，仅需核对以太网 IP 地址，无需完整重下组态。
- Q：模块 OK 灯常亮，但 System1 完全收不到波形数据，优先排查什么？A：第一步确认是否安装通道启用磁盘；第二步检查网线、交换机端口通讯状态；第三步核对软件网关地址与模块 IP 匹配。
- Q：这块 22M 故障会不会导致机组振动联锁跳闸？A：不会，TDI 网关仅负责数据上传，不参与保护跳闸安全回路，模块失效仅丢失上位监测数据，机组原有联锁保护正常运行。
- Q：一套 14 槽 3500 机架最多可以装几块 3500/22M？A：单机架仅允许安装 1 块，多块同时上电会造成机架总线地址冲突，整机通讯瘫痪。
- Q：前置 USB 口可以长期插笔记本实时采集波形吗？A：仅用于就地临时组态调试，长期数据上传必须使用后置以太网口，USB 持续连接会增加模块负载，造成波形丢帧。
