描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 探头标准规格 | 3300 XL 8 mm 电涡流探头 |
| 线缆总长度 | 5 m |
| 探头安装螺纹 | M10 × 1，标准螺纹规格 |
| 探头端头直径 | 8 mm |
| 标准测量间隙范围 | 0.25 ~ 2.25 mm |
| 输出线性量程 | 0 ~ 2 mm 线性区间 |
| 灵敏度标准值 | 7.87 V/mm |
| 工作环境温度 | -35 ℃ ~ +130 ℃（探头本体） |
| 线缆耐温区间 | -20 ℃ ~ +100 ℃ |
| 适配前置器型号 | 330180-50-00、330180-90-00 8mm 配套前置器 |
| 接头形式 | 标准微型同轴接头 |
| 防护等级 | IP65，适合汽轮机油站、压缩机机舱 |
| 认证标准 | CE、ATEX 防爆认证，可用于油气机组防爆区域 |
| 适用被测材质 | 碳钢、不锈钢导磁金属转轴 |
产品深度介绍

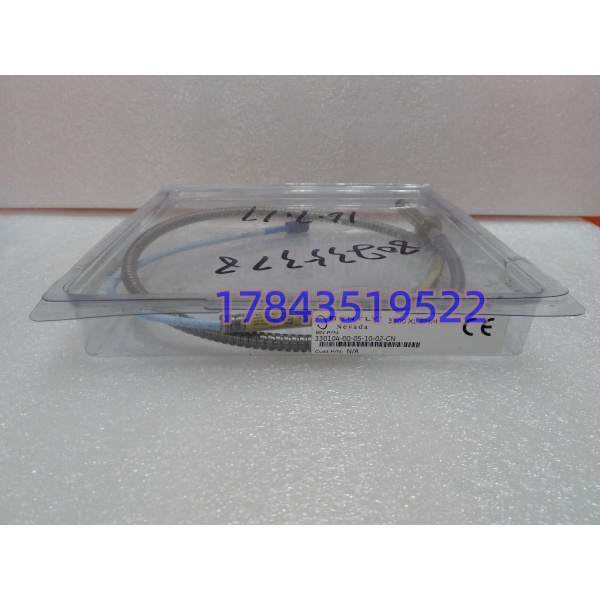

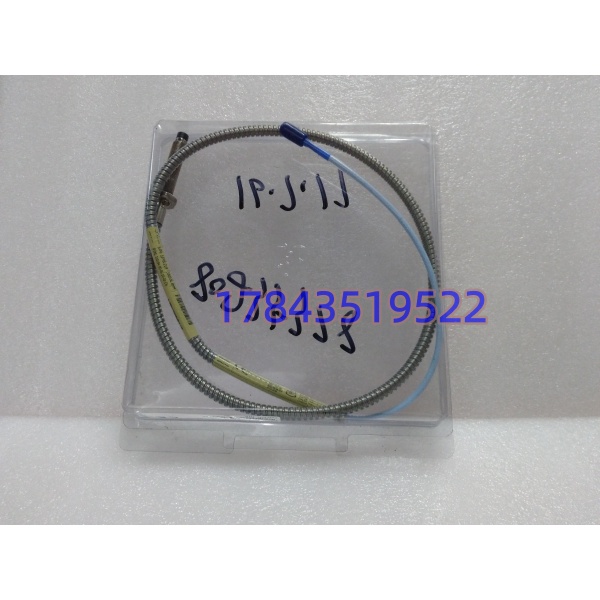

330104-00-05-10-02-CN 为本特利 3300XL 8mm 成套电涡流探头，是火电汽轮机、空压机、燃气轮机核心轴振监测元件。探头搭配配套前置器，依靠电涡流原理非接触采集转轴径向振动、轴向位移数值，实时上传至 3500/3300 监测框架，实现机组故障提前预警。
线缆总长 5 米，适配绝大多数中小型汽轮机组现场布线距离，M10 标准螺纹支架通用性强，无需额外转接底座。整套传感器线性区间稳定，长期高温油污工况下零点漂移小，是存量本特利监测系统最常用替换备件。
应用场景与行业案例
现场痛点
电厂、炼化机组均为 24 小时连续运转，探头老化、线缆破损会直接丢失轴振监测信号，系统触发联锁停机。原厂订货周期普遍 4~8 周，机组停机检修窗口期短，临时缺备件极易延误检修工期。
典型应用场景
- 火力发电厂 – 汽轮发电机组轴振监测监测高低压转子径向振动，超标时触发报警，避免轴瓦磨损、转子碰磨重大设备事故。
- 石油炼化 – 大型离心式压缩机高压压缩机高速转子实时位移采集，防爆认证满足化工装置危险区域使用规范。
- 煤化工 – 合成气增压机组多台并联压缩机集中在线监测，提前识别转子不平衡、油膜振荡故障。
- 燃气电站 – 燃气轮机配套监测机舱高温油污环境，探头宽温耐油特性适配轮机舱恶劣工况。
- 钢铁冶金 – 大型鼓风机、增压风机连续运转风机轴振监控，防止风机叶片断裂引发厂房安全事故。
真实检修案例
去年夏季华北某热电厂机组大修，拆解后发现 2 支 330104 探头线缆外皮老化开裂，绝缘值不达标无法复用。电厂仓库无备用备件，原厂调货需要 40 天，而机组大修窗口期仅 7 天，延期开机每日发电亏损超百万。
采购紧急联系我方，仓库现货全新原装探头，出库完成绝缘、线性全项检测，当天物流发出。检修班组到货后直接替换安装，配套原有 330180 前置器校验间隙，振动数值恢复正常，机组按期并网发电。后续电厂批量采购 6 支同款探头作为常备备件。
核心卖点与差异化
- 原厂全新整套探头线缆一体封装，无后接线改造，绝缘性能稳定，杜绝现场信号漂移
- 出库前完成绝缘电阻、线性灵敏度双项检测，可提供检测记录备查
- 完整匹配 3300、3500 全系列监测框架，搭配 8mm 标准前置器直接上机无需改参数
- 现货库存交付，对比原厂数周货期，大幅缩短机组检修等待时长
- 一年质保，线缆开裂、探头零点偏移非人为故障可免费检测更换
- 附带标准间隙校准参考参数，附带现场安装间隙调试简易指导
