描述
关键技术规格
- 通道数量：4 个独立模拟输入通道
- 分辨率：24 位，测量精度 ±0.1%
- 输入信号：电涡流、速度、加速度传感器
- 频率响应：5Hz–1kHz
- 采样率：1kHz
- 电源：-24VDC
- 输出：4-20mA、0-12VDC、报警继电器
- 尺寸：220mm×175mm×80mm
- 重量：约 5kg
- 防护等级：IP20
- 合规标准：API 670 第 5 版
产品深度介绍

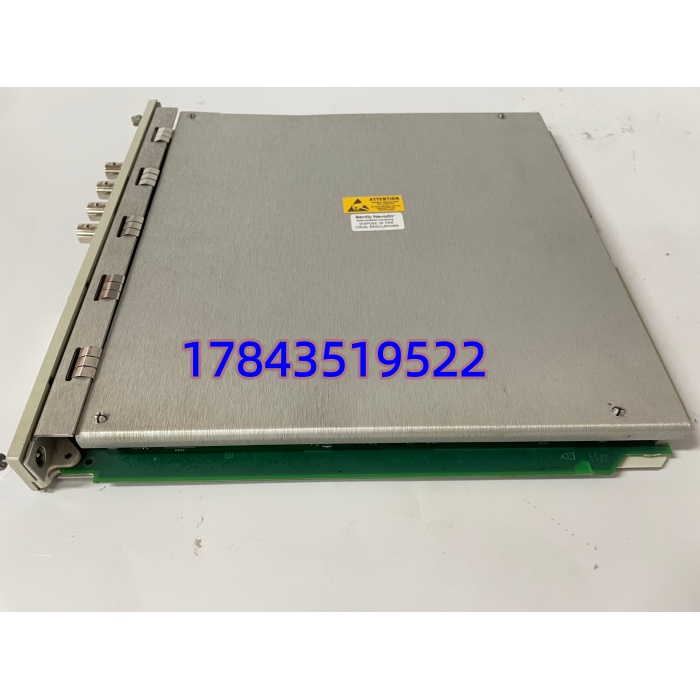

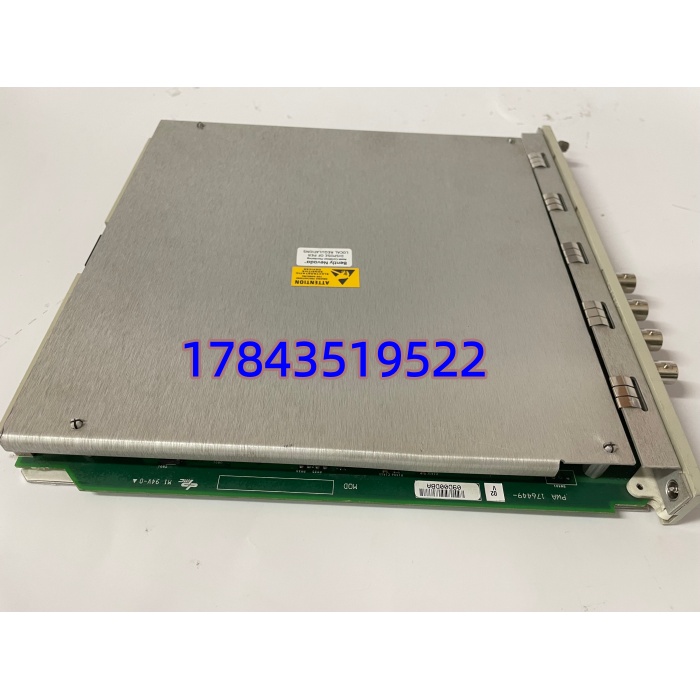

BENTLY 3500/42M 176449-02 是 3500 系统核心监测模块，用于大型旋转机械的振动、位移、偏心等参数的高精度监测。模块支持 4 通道独立组态，适配电涡流、速度、加速度等多种传感器，24 位分辨率确保测量精准。
该模块具备实时报警与联锁保护功能，异常时毫秒级触发动作，避免设备损坏。支持带电插拔，安装维护便捷，广泛适配汽轮机、压缩机、发电机等关键设备，符合 API 670 标准，是工业旋转机械保护的核心部件。
应用场景与行业案例
工程痛点
大型旋转机械长期高速运行，易因振动超标、位移异常引发故障，导致非计划停机，损失巨大。传统监测设备精度不足、响应慢，难以及时预警。
典型应用场景
- 电力行业 – 汽轮发电机组监测轴振动、轴向位移、差胀，防止轴系碰磨，保障机组稳定运行。
- 石油化工 – 离心压缩机实时监测振动与偏心，避免喘振与轴承故障，保障连续生产。
- 冶金行业 – 高炉鼓风机监测高速转子振动，预警轴承失效，降低突发停机风险。
- 煤化工 – 大型空分设备监测空压机、增压机振动位移，确保设备长周期运行。
真实案例
某电厂 300MW 机组汽轮机振动监测模块老化，数据漂移，报警失效。原厂同型号交期 8 周，存在重大安全隐患。
我方提供全新 3500/42M 176449-02 模块，3 天到货。现场直接替换，参数导入后，振动测量精度达 ±0.1%，报警响应时间 < 100ms。机组连续运行 18 个月无异常，避免了潜在停机损失。
核心卖点与差异化
- 多通道高精度：4 通道独立组态，24 位分辨率，适配多种传感器，测量精度领先。
- 快速响应保护：毫秒级报警联锁，符合 API 670 标准，降低设备故障风险。
- 宽适配性：支持电涡流、速度、加速度传感器，适配多行业旋转机械。
- 易维护设计：支持带电插拔，无需停机更换，减少维护成本。
- 高可靠性：工业级设计，抗干扰强，适配恶劣工况，长期运行稳定。
