描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 子卡型号 | 146031-01（适配 3500/22M 主机） |
| 通讯接口 | RJ45 10Base-T/100Base-TX 自适应以太网 |
| 采样速率上限 | 102.4 kHz 瞬态波形采集 |
| 最大挂载通道 | 整机机架最多 48 路振动 / 位移监测通道 |
| 整机功耗 | 10.5 W（含 146031-01 子卡） |
| 安装槽位 | 3500 机架 1 号 RIM 专用插槽 |
| 本地调试端口 | 前面板 USB-B 调试口 |
| 工作环境温度 | 0 ℃ ~ 60 ℃（机柜内安装） |
| 供电来源 | 3500 机架背板 24V 直流供电 |
| 合规标准 | API 670 旋转机组保护行业规范 |
| 数据输出类型 | 稳态趋势数据、故障瞬态波形、报警事件记录 |
| 质保期限 | 现货统一 12 个月质保 |

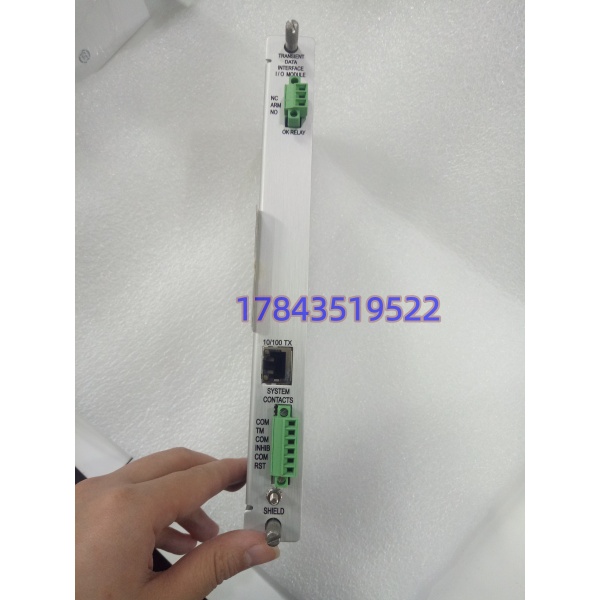

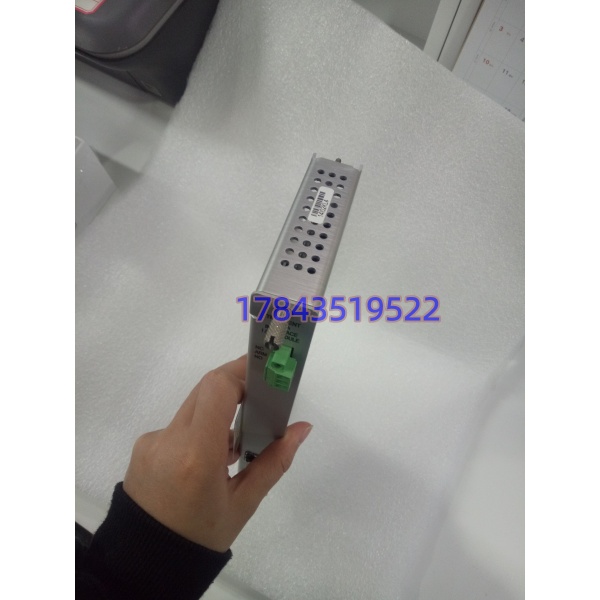

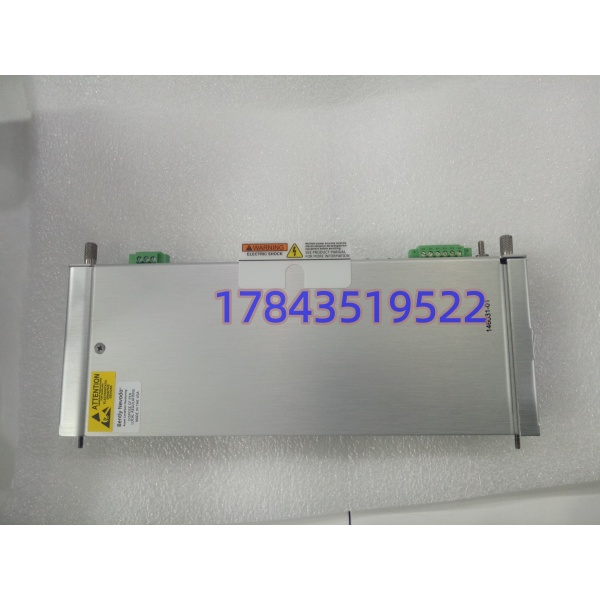

146031-01
产品深度介绍
146031-01 是本特利 3500/22M 通讯主机配套的核心子卡，整套构成 TDI 瞬态数据接口单元，是汽轮机组、大型压缩机监测系统与上位分析软件的唯一数据桥梁。卡件集成机架总线读取、波形缓存、以太网转发三重功能，替代老式独立 RIM 机架接口 + 外置通讯处理器两套硬件，缩减机柜内备件数量。
该子卡可同步抓取机架内所有监测模块的实时信号，高采样率完整留存机组跳变、喘振、碰摩等瞬时故障波形，数据无丢失、无延迟上传至 System1 平台做频谱分析。整机金属外壳屏蔽抗电厂、炼化厂区强电磁干扰，连续 7×24 小时运行无断连，是关键机组振动保护系统不可替代的通讯核心。
应用场景与行业案例
大型旋转机组一旦通讯卡件故障，上位机看不到实时振动、位移数据，机组异常无法提前预判，极易引发叶片断裂、轴系磨损等重大设备事故，停机检修成本动辄百万。
典型应用场景
- 火力发电厂 – 汽轮发电机组监测汽轮机、发电机轴振、瓦振全程采集，瞬态波形用于启停、变负荷阶段故障溯源，满足电厂安规巡检数据留存要求。
- 石油炼化 – 加氢、催化压缩机机组往复式、离心式压缩机喘振监测，102.4kHz 高采样捕捉瞬间气流冲击波形，避免机组联锁非计划停机。
- 燃气电厂 – 燃机联合循环装置高温、强电磁厂区环境，金属屏蔽外壳抵御变频器干扰，保障振动数据稳定上传至中控上位。
- 煤化工 LNG 装置 – 大型冷冻压缩机连续不间断生产，冗余配置两套 3500/22M 搭配 146031-01，单套故障另一套无缝接管数据传输。
- 冶金钢厂 – 高炉鼓风机、烧结主抽风机大功率风机轴承磨损监测，历史波形存储追溯长期劣化趋势，提前安排检修，避开生产高峰期停机。
真实案例
北方某 300MW 火力发电厂 3 号机组，原有 3500/20 老款 RIM 通讯单元老化，频繁出现上位机数据断流，运行班组只能靠就地仪表巡检，风险极高。原厂新整机交期 12 周，机组年度检修窗口仅 5 天。
采购替换带 146031-01 子卡的 3500/22M 整套 TDI 模块，直接插入原机架 1 号槽位，背板总线即插即用，网口对接原有交换机无需改造布线。上电 10 分钟完成通道识别，48 路轴振、瓦振数据完整上传 System1，瞬态波形采集功能恢复正常。检修结束后机组满负荷运行 3 个月，无一次通讯中断，后续电厂批量储备 2 套同款备件。
核心卖点与差异化
- 一体化集成 RIM 机架接口 + TDXnet 数据采集功能，省去外置通讯处理器，减少机柜布线故障点
- 最高 102.4kHz 瞬态采样，普通通讯板仅支持 10kHz，可捕捉毫秒级机组冲击故障波形
- 金属全屏蔽壳体，电厂变频器、大功率电机强干扰环境下数据无丢包、无畸变
- 出货前整机满载 48 小时老化，全通道波形采集、以太网断连复连压力测试，附带纸质检测报告
- 标准 3500 机架 1 号槽通用规格，老旧 3500 机架升级无需更换整套机柜背板
- 现货统一 12 个月质保，故障卡件支持寄回检测维修，无需整机返厂延长停机周期
