描述
关键技术规格
| 参数项目 | 标准规格 |
|---|---|
| 适配主机 | 3500/92 通信网关主板（136180-01），二者成套使用 |
| 外部接口 | 1 路 RJ45 以太网、1 路 RS232/422/485 串行端子 |
| 支持协议 | Modbus TCP（以太网）、Modbus RTU/ASCII（串口） |
| 供电规格 | 背板 24V DC 供电，工作功耗 5.6 W |
| 环境温度 | 工作 – 30℃ ~ +65℃；存储 – 40℃ ~ +85℃ |
| 外形尺寸 | 241 mm × 24.4 mm × 99.1 mm，单槽机架插卡 |
| 数据能力 | 同步上传振动、位移、转速、温度、报警状态全部测点数据 |
| 配套固件 | 升级套件型号 126M4118-01 |
| 隔离设计 | 通讯回路光电隔离，抵御现场变频器、电机电磁干扰 |
| 认证资质 | CE、UL 防爆认证，符合电厂、石化危险区域标准 |
| 净重 | 约 1 kg |
产品深度介绍

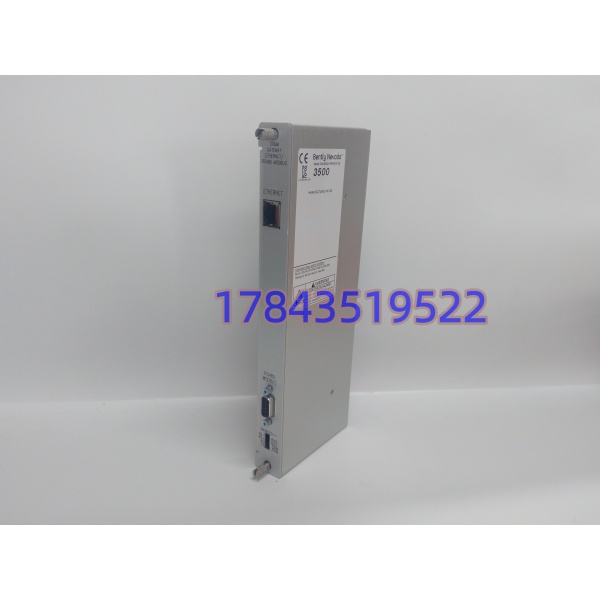

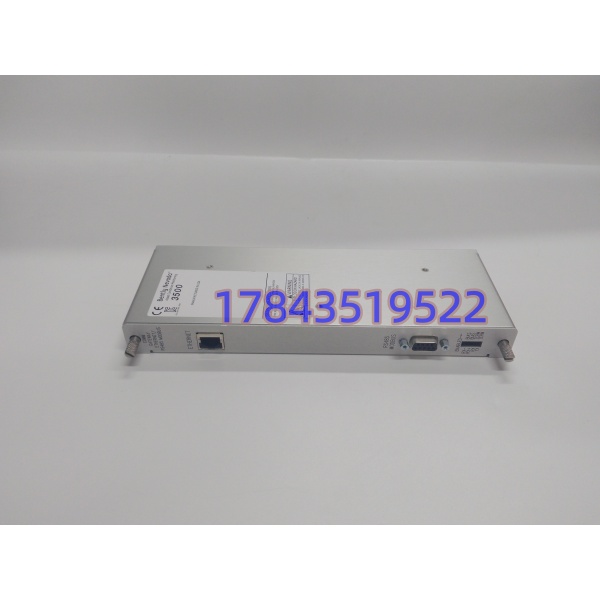

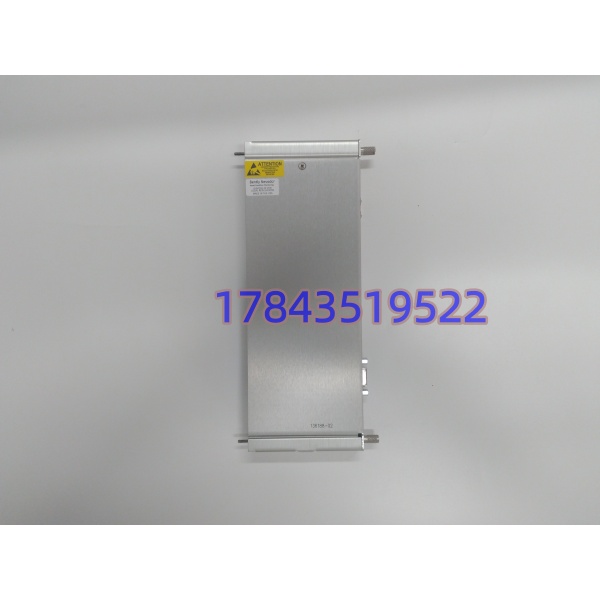

136188-02 是本特利 3500 机组监测系统专用 Modbus 通讯扩展子卡，必须搭配 3500/92 网关主板组合使用，不可单独上机运行。模块负责将 3500 机架内所有轴振、轴位移、胀差、转速等监测数据做协议转换，通过以太网或 485 串口上传至厂区 DCS、PLC 上位系统，实现机组振动数据全厂集中监控。同时支持电脑本地以太网直连，用于 3500 框架参数配置、故障波形调取。硬件采用工业宽温设计，电厂、化工高温粉尘机柜可长期稳定运行，是旋转设备状态监测系统对接全厂自控网络的核心备件。
应用场景与行业痛点
工程痛点
大型汽轮机组、压缩机配套 3500 监测系统，原厂网关整套采购周期长；网关通讯子卡故障后，振动数据无法上传中控，运行人员只能现场本地查看测点，失去远程预警能力。整套网关主板 + 子卡成套替换成本高，单独采购 136188-02 可仅更换故障通讯卡，大幅压缩维修成本与停机时长。普通 PLC 通讯卡不兼容 3500 专用背板总线，无法读取机组原始振动波形数据。
典型应用场景
- 火力发电厂汽轮机组：汽轮机轴振、推力瓦温度远程上传至 DCS，机组振动超限自动联锁报警
- 炼化厂大型压缩机：往复式、离心式压缩机状态监测，Modbus 对接中控 SCADA 系统
- 煤化工合成气机组：防爆机柜内长期运行，实时采集转子位移、振动峰值数据
- 钢铁高炉风机：高温强电磁环境，风机振动在线监控，提前预判轴承失效
- 燃气电厂燃机机组：全厂设备统一数据平台，实现多台机组集中运维
现场案例
华北某热电厂 2 号汽轮机组 3500/92 网关通讯子卡 136188-02 故障，中控画面全部振动测点失联，运行班组每半小时前往就地控制柜抄录数据。联系原厂整套网关调货周期 7 周，机组不能长期无远程监测。采购调取现货 136188-02，工程师停机 2 小时完成插拔替换，重新配置 Modbus 地址后，全厂 DCS 振动数据全部恢复上传。后续电厂采购 2 块同款模块作为机房常备应急备件。
核心卖点与差异化
- 专属适配 3500/92 网关背板总线，可完整读取机组原始振动波形、峰值、报警记录，普通第三方网关无法实现
- 双通讯链路冗余可选，以太网、485 串口双路并行上传，单链路断线不丢失监测数据
- 光电隔离通讯回路，大幅削弱厂区大功率电机、变频器带来的电磁干扰，减少数据跳变报错
- 出货完成联机整机测试，搭配 3500 模拟机架验证 Modbus 读写通讯，附带完整测试记录
- 12 个月质保，对比无质保拆机散件，规避上机通讯不稳定、隐性故障返工成本
- 宽温工业级硬件，零下低温厂区、高温化工机柜无降额运行
