描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 通道配置 | 4 路独立输入通道，两两分组组态，支持单通道独立报警阈值 |
| 兼容传感器 | 3300XL 8mm/11mm/14mm 电涡流探头、Velomitor 速度传感器、加速度传感器 |
| 标准灵敏度 | 轴振 / 推力 / 偏心：3.94mV/μm（100mV/mil）、7.87mV/μm（200mV/mil）；差胀：0.394mV/μm；REBAM：40mV/μm |
| 测量精度 | 典型 ±0.33% FS，最大满量程误差 ±1% |
| 信号带宽 | 径向振动 0.09Hz~4kHz；推力 / 差胀 0.41Hz~1.2Hz；加速度 10Hz~30kHz |
| 输出接口 | 每通道独立隔离 4-20mA 模拟输出（最大负载 500Ω）；OK/ALARM/DANGER 干接点继电器输出；缓冲探头信号输出 |
| 供电方式 | 3500 机架背板 ±15VDC 供电，整机典型功耗 7.7W |
| 通讯 | 背板 Modbus RS485，上位组态软件读取测量值、故障、事件日志 |
| 诊断功能 | 探头断线、短路、前置器故障、通道超限、模块自检故障 LED 告警 |
| 安装特性 | 3500 标准单槽位，支持不停机热插拔更换 |
| 安全认证 | API670 旋转机械保护标准、SIL2/SIL3 功能安全可选 |
| 工作环境 | -40℃ ~ +70℃运行，5%~95% 湿度无凝露，PCB 三防涂覆 |
| 配套背板 | 176449 系列四通道端子后卡，一一配对接线 |
产品深度介绍

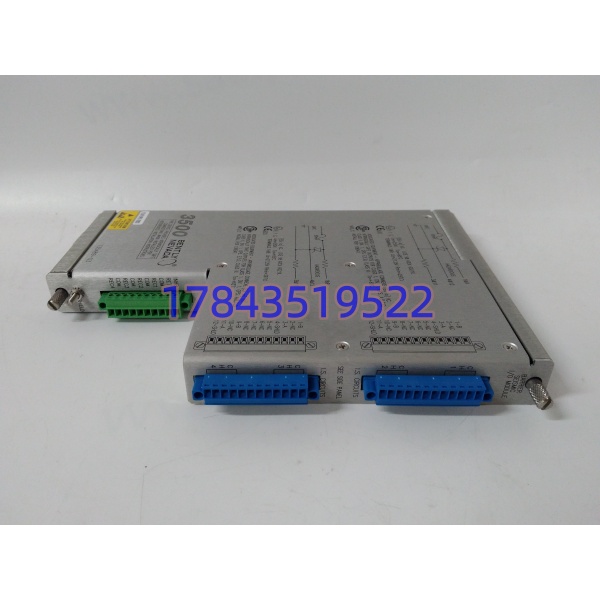

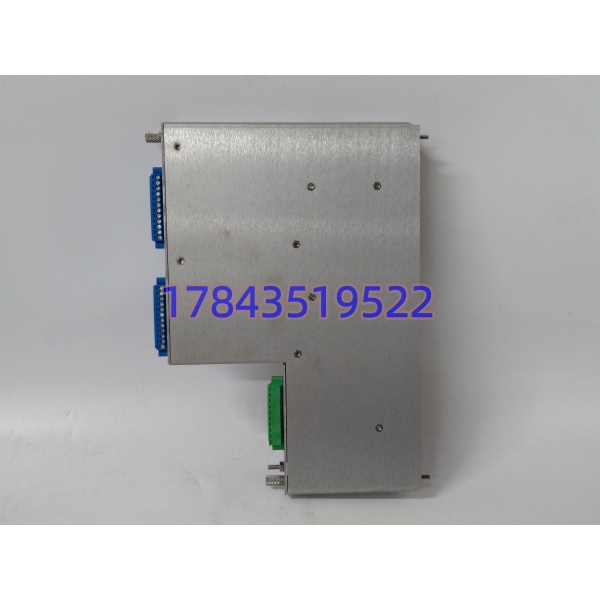

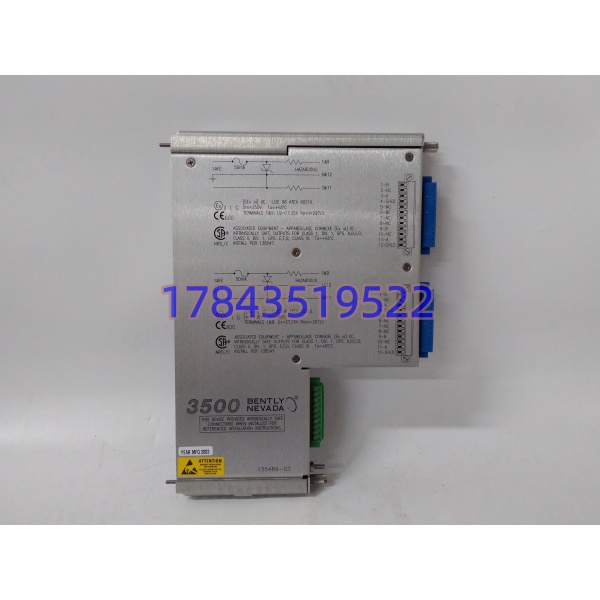

135489-03 是 3500/40M 四通道涡流监测卡，是火电汽轮机、大型压缩机 TSI 保护系统核心处理单元，专门处理 3300XL 整套电涡流传感器信号，实现机组全维度轴系状态在线监测与停机联锁保护。四路通道完全独立电气隔离，单通道探头故障、线缆短路不会干扰其余三路测量；支持多种机组测量参数自由切换组态，一套卡件可同时兼顾轴振、推力位移、汽缸差胀、轴承磨损监测，大幅节省机架槽位。每通道自带隔离 4-20mA 变送输出，无需额外隔离器直接接入 DCS 画面；硬件分级报警：预警 ALARM、危险 DANGER，危险阈值可驱动硬接点触发机组遮断停机，避免转子碰磨、轴瓦烧毁重大设备事故。面板多路 LED 直观显示通道正常、预警、危险状态，现场巡检无需调取上位软件。区别于双通道 3500/42M，4 通道高密度设计适配大型机组多点位监测，热插拔设计允许机组低负荷在线更换，无需整机停运切除保护逻辑。
应用场景与行业案例
工程痛点
汽轮机组、大型压缩机原配 135489-03 通道漂移、探头断线检测失效，机组失去轴系保护，安监核查不达标；原厂订货周期超 3 个月，机组只能降负荷人工值守；双通道卡件点位不足，扩容需新增整台 3500 机架，改造成本高；普通第三方采集卡不满足 API670 标准，无法触发机组遮断联锁。
典型应用场景
- 火力发电 – 汽轮发电机组 TSI 保护高中低压缸径向振动、推力瓦位移、汽缸差胀、轴偏心四路同步监测，超限触发机组遮断，防止转子碰磨、轴瓦烧毁。
- 石油化工 – 大型裂解、加氢离心压缩机高速压缩机轴承振动、轴位移 24 小时在线监控，4-20mA 信号上传 DCS，满足工艺安全联锁与安监审计要求。
- 煤化工 – 合成气、空分大型透平机组高温多粉尘控制室稳定运行，探头断线实时报警，提前排查线缆老化隐患。
- 燃气电厂 – 燃气轮机、余热锅炉风机宽温 – 40~70℃适配厂房昼夜温差，抗变频器强电磁干扰，测量数值无漂移。
- 冶金动力 – 烧结主抽、高炉鼓风机重载旋转设备长期连续监测，REBAM 轴承磨损监测提前预判轴瓦失效。
现场真实案例
今年上半年，华中某 300MW 电厂 2 号机组 3500 框架一块 135489-03 第二、第三通道间歇性漂移，轴振数值随机跳变，保护逻辑频繁虚假预警，机组被迫降负荷运行。原厂反馈美国调货 78 天，单日发电量损失超 45 万。客户调取现货全新 135489-03 监测卡，完成 4 通道多点线性校准、断线故障模拟、24 小时满载老化全套测试后加急发出，3 天送达电子间。工程师热插拔在线更换，复刻原有通道灵敏度、报警阈值组态，半小时恢复四路轴系测量稳定无漂移。后续电厂一次性储备 3 块同款卡件作为两套机组 TSI 常备应急备件。
