描述
关键技术规格
- 通道数量：4 路独立输入通道
- 兼容传感器：接近探头、RPT、DC LVDT、AC LVDT、旋转电位器
- 测量功能：轴向位置、差胀、机壳膨胀、阀门位置
- 输入电源：-24VDC（探头 / RPT）、+15VDC（DC LVDT）、2.3Vrms/3400Hz（AC LVDT）
- 输出信号：RS-485 数字信号、4-20mA 模拟信号
- 测量精度：±0.02% 满量程
- 工作温度：-30°C ~ +65°C
- 功耗：7.7W（搭配 3500/45M）
- 尺寸（宽 × 高 × 深）：24.4 × 241 × 99.1 mm
- 重量：0.44 kg
- 报警功能：可编程报警 / 危险设定点
产品深度介绍

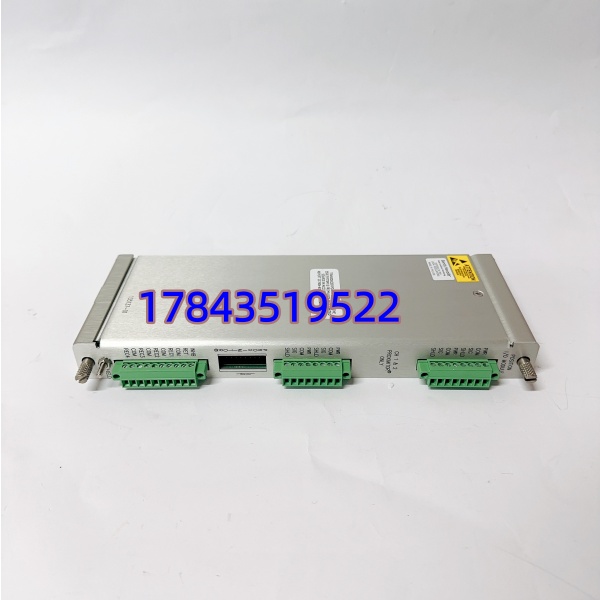

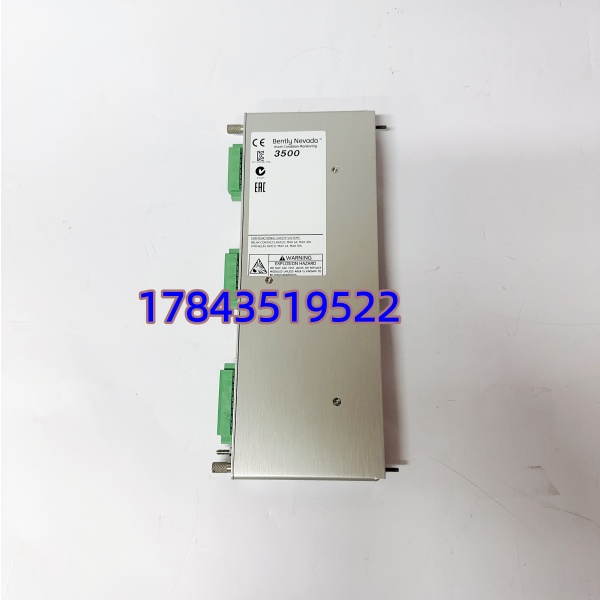

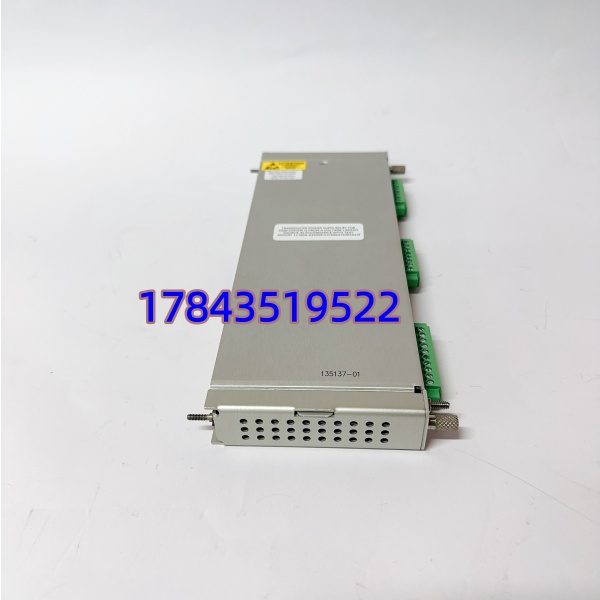

Bently Nevada 135137-01 是3500/45 位置监测器的配套 I/O 模块，专为工业旋转机械（汽轮机、压缩机、发电机）设计。模块集成内部端子，简化现场接线，支持 5 类传感器输入，可实时监测轴位移、差胀等关键参数。
作为 3500 系统核心部件，135137-01 具备高精度信号处理与故障诊断能力，通过 3500 Frame 软件可配置报警阈值，超标时触发停机保护，避免设备严重损坏。模块符合 IEC 61508 标准，适配 SIL 等级应用场景
应用场景与行业案例
工程痛点
汽轮机、压缩机等高速旋转设备，轴位移 / 差胀超标会导致轴系摩擦、叶片损坏，引发非计划停机，每小时损失可达数十万。进口备件交期长，易延长停产时间。
典型应用场景
- 电力行业：火电 / 核电汽轮机，监测轴位移、差胀、机壳膨胀，保护轴系安全。
- 石油化工：大型压缩机、透平机，监测阀门位置与轴振动，保障连续生产。
- 冶金行业：高炉风机、轧机驱动电机，监测旋转部件位置，适配强干扰环境。
- 油气输送：长输管道压缩机站，远程监测设备状态，支持无人值守运维。
真实案例
去年 9 月，华北某电厂 300MW 机组汽轮机差胀监测异常，经查是原 135137-01 模块老化，信号漂移。原厂交期 5 周，机组无法长期低负荷运行。我们提供现货全新模块，工程师现场核对传感器接线与固件版本，2 小时完成更换调试，监测数据恢复正常。后续该厂常备 1 块该模块，避免突发停机风险。
质量透明化检测流程
- 入库验收：核验原厂序列号与装箱单，检查 PCB 无腐蚀、端子无氧化，核对合格证。
- 上机功能测试：在 3500 机架通电，模拟 5 类传感器输入，测试 4 通道信号采集精度，连续运行 24 小时无异常。
- 电气参数检测：测试各通道电源输出稳定性、绝缘电阻（＞10MΩ）、信号抗干扰能力。
- 固件验证：读取固件版本（如 V4.2.0），备份配置参数与报警设定值。
- 包装出库：防静电袋密封，配原厂说明书，贴 QC 合格标签，可提供测试报告与视频。
技术避坑指南
- 传感器类型不匹配：模块需搭配对应传感器（如 LVDT 需 + 15V 供电），曾遇项目误接接近探头电源，导致模块烧毁。
- 固件版本不兼容：替换前核对原模块固件版本，新版本可能与旧机架软件不兼容，引发通讯故障。
- 端子接线错误：内部端子通道定义固定，接错会导致信号异常，更换前拍照记录原接线位置。
- 静电防护不到位：模块含精密芯片，操作时必须戴防静电手环，冬季干燥环境尤需注意，避免静电击穿。
