描述
品详情

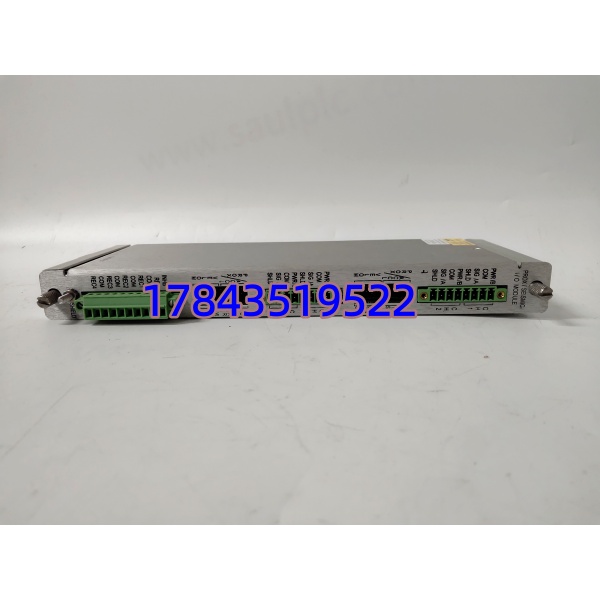

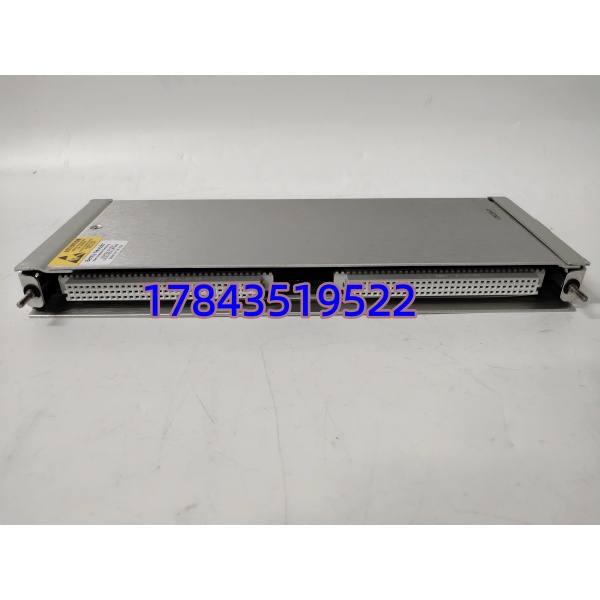

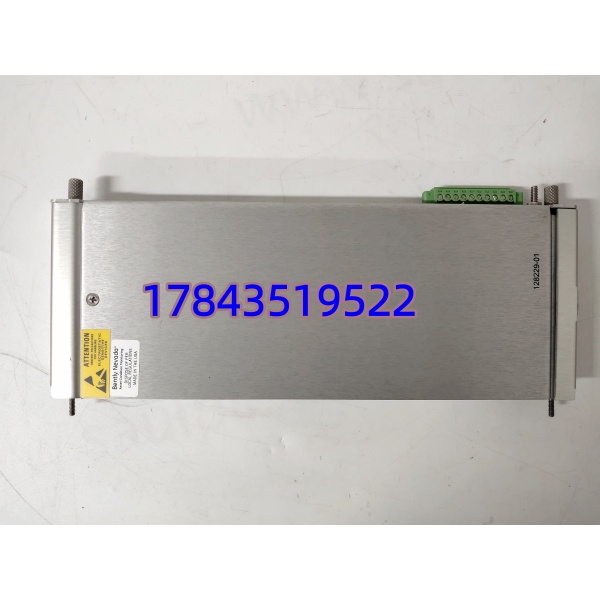

・型号：128229-01
・品牌：Bently Nevada（本特利）
・系列：3500/42M Proximitor Seismic I/O
技术参数
- 输入通道：4 路复合通道，单通道可切换涡流 / 地震传感器
- 涡流测量量程：0~12.7mm，线性误差≤±1% FS
- 振动采样频率：57Hz–500Hz，支持加速度、速度信号换算
- 供电需求：24VDC 机架背板供电，功耗 12W
- 工作环境温度：-40℃ ~ +70℃
- 储存温度：-40℃ ~ +85℃
- 抗振动指标：0.05g rms（57–500Hz），冲击耐受 5g
- 通讯总线：3500 机架内部并行背板总线
- 外形尺寸：138mm×138mm×25mm，标准 3500 机架槽位
- 电磁兼容：满足 IEC 61000-6-2 工业抗扰标准
- 严格来说，它仅适配 3500 机架固件 v4.1 及以上版本，低版本机架会出现通道识别异常
- 报警输出：板载继电器触点，可联动机组停机联锁
产品介绍
从电厂汽轮机组现场改造案例来看，老旧单功能监测卡件存在探头信号兼容限制，128229-01 是专为涡轮、大型电机、压缩机设计的复合型信号处理单元，单卡同时覆盖轴位移与壳体振动两类核心监测需求，无需额外加装扩展卡挤占机架槽位。每通道搭载独立信号滤波电路，可过滤现场变频器、高压柜带来的高频干扰，数据采样延迟控制在 8ms 以内，满足机组超速、轴碰摩故障的快速预警需求。
市面流通拆机翻新件普遍存在通道零点漂移问题，原厂全新批次出厂完成 48 小时老化校准，现货标准交期 2 个工作日，质保 12 个月；拆机件质保仅 3 个月，且不支持原厂校准复检。整套监测逻辑依托 3500 组态软件完成阈值设定，无需额外编程设备，运维人员上手调试周期更短。
替换与升级建议
✅ 直接替换
128229-01（同完整料号） 背板插槽、端子定义、通道地址完全一致，断电插拔后直接上电，原有组态参数自动识别，无调试工时，不产生额外耗材成本。
⚠️ 软件兼容（需改配置）
128229-02 硬件外形、插槽通用，但出厂默认滤波参数不同，原有振动报警阈值会出现误触发，需重新导入通道标定曲线，现场调试工时约 1 小时。
❌ 硬件不兼容
135487-01（3500/40M 单涡流卡） 仅支持涡流探头输入，无地震振动采集回路，原有振动传感器线缆无法对接，需额外增加卡件槽位、重新布线，改造成本上浮 40% 以上，不适合存量机组替换。
