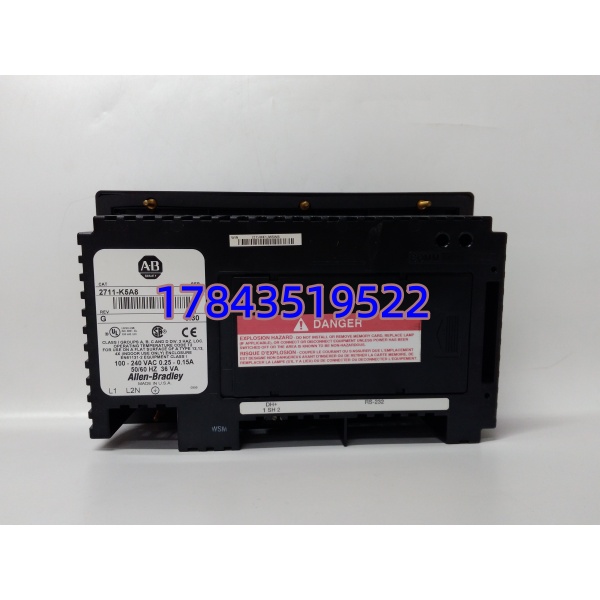

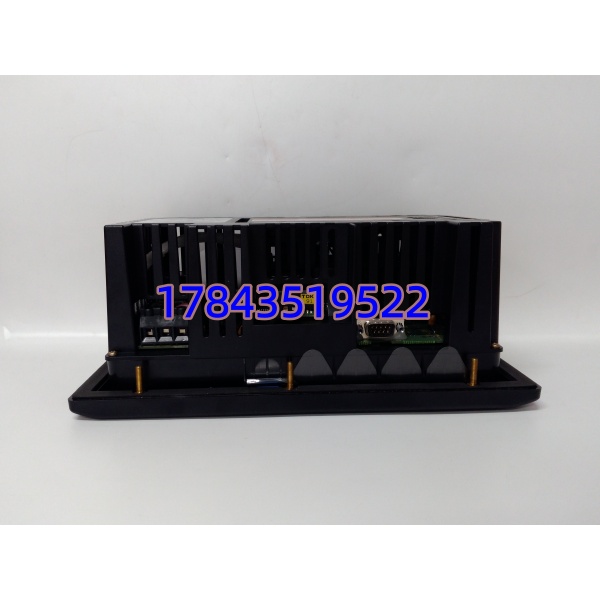

Allen‑Bradley 2711-K5A8 | 5.5 寸按键 HMI 终端

描述

产品详情

・型号：2711-K5A8

・品牌：Allen‑Bradley

・系列：PanelView Standard 550 紧凑型操作终端

规格参数

1. 显示屏幕：5.5 寸透反射单色 FSTN LCD，LED 背光
2. 屏幕分辨率：256 × 128 像素
3. 操作输入：10 个 F 功能键 + 数字 / 方向导航复合按键
4. 内存配置：170KB 运行 RAM，240KB Flash 固化存储画面程序
5. 供电规格：85–264V AC，47–63Hz，最大功耗 45VA
6. 通讯接口：DH + 现场总线、RS232（程序下载 / 外接报警打印机）
7. 支持协议：DH+、DF1 串口协议，适配 PLC‑5、SLC500、MicroLogix
8. 防护等级：前面板 NEMA 12/13/4X 室内，IP65；背部 IP20
9. 工作温度：0℃ ~ 55℃机柜内运行
10. 存储耐受温度：-40℃ ~ 70℃
11. 安装方式：柜体嵌入式开孔安装
12. MTBF 原厂参考：大于 50000 小时

产品介绍

2711-K5A8 是早年存量中小型产线配套的紧凑型按键 HMI，无触控层，全部依靠物理薄膜按键操作，适配空间狭小单机控制柜。本机主打老旧 AB PLC 组网交互，DH + 总线可直接接入 PLC‑5 机架，不用额外协议转换模块；RS232 端口支持现场下载画面工程，也能外接打印机实时打印故障报警记录。

坦白讲，现场大量 00 年代老设备仍在使用这款屏，原厂早已停产全新整机，市面流通以拆机原装件为主。仿制替换屏普遍存在背光衰减快、DH + 总线通讯丢包问题，多变频干扰车间容易出现画面数据停滞。同系列同开孔尺寸型号替换，仅需核对通讯协议，原有 PanelBuilder 工程小幅调整即可复用，不用重新绘制整套监控画面。

应用场景与行业案例

痛点切入

我在现场遇到过老式控制柜只配指示灯与按钮，参数调节全靠人工记录，数值偏差无法实时可视化，批量生产次品率偏高。老式无总线操作终端，查看故障代码必须携带笔记本直连 PLC，故障排查耗时久；部分第三方兼容屏 DH + 通讯不稳定，电机启停时画面频繁断联，操作工无法实时干预工艺。

典型场景

1. 食品灌装单机控制柜：设定灌装容量、查看设备累计产量、清除过载报警，按键操作不易误触。
2. 小型水处理泵站：监控水池液位、水泵运行时长，手动切换泵组启停模式。
3. 包装输送分拣产线：配合 SLC500 控制器，监控皮带速度、分拣到位信号。
4. 暖通 HVAC 机组控制柜：调节温湿度设定值，查看风机、阀门运行状态。

真实案例

一家乳制品加工厂灌装车间多台 2711-K5A8 背光大面积发黑，看不清工艺数值，操作工只能现场开盖接电脑查 PLC 参数，生产效率下滑。原厂全新订货周期 40 天，产线无法停机改造换新系列大屏。更换成色完好拆机同款整机，柜体开孔无需修改，通过 RS232 上传备份 PanelBuilder 工程，核对 DH + 总线地址后直接投运。更换后连续运行 10 个月无通讯掉线，车间反馈故障处理时长缩短六成，批量配料数值偏差问题明显减少。
