描述
关键技术规格
| 参数类别 | 技术指标 | 备注/说明 |
|---|---|---|
| 处理器 | Logix5561 (Series A) | ControlLogix 经典平台 |
| 用户内存 | 2 MB | 程序与标签存储空间 |
| I/O 内存 | 478 KB | 用于 I/O 数据交换缓存 |
| I/O 容量 | 128,000 点 (数字) / 4,000 点 (模拟) | 理论最大值，需配合扩展机架 |
| 通信端口 | 1 × RS-232 (串口) | 支持 DF1, ASCII, DH-485, Modbus |
| 网络支持 | EtherNet/IP, ControlNet, DeviceNet | 需配合对应 1756 通信模块 |
| 任务能力 | 最多 32 个任务 | 支持周期性、事件触发任务 |
| 扩展机箱 | 1756-A4, A7, A10, A13, A17 | 可安装在机架任意槽位 |
| 电源功耗 | 5.1V DC @ 1.2A (约 6.1W) | 由机架背板供电 |
| 工作温度 | 0°C 至 60°C | 标准工业级环境 |
| 存储备份 | CompactFlash 卡 (1784-CF 系列) | 可选，用于程序非易失存储 |
产品深度介绍

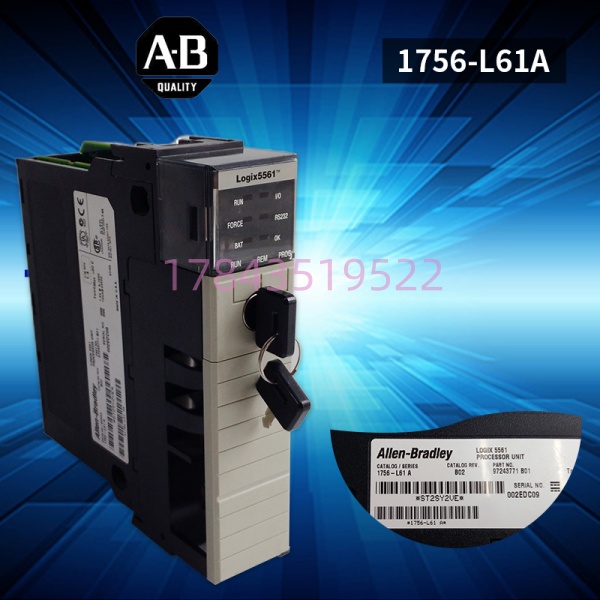

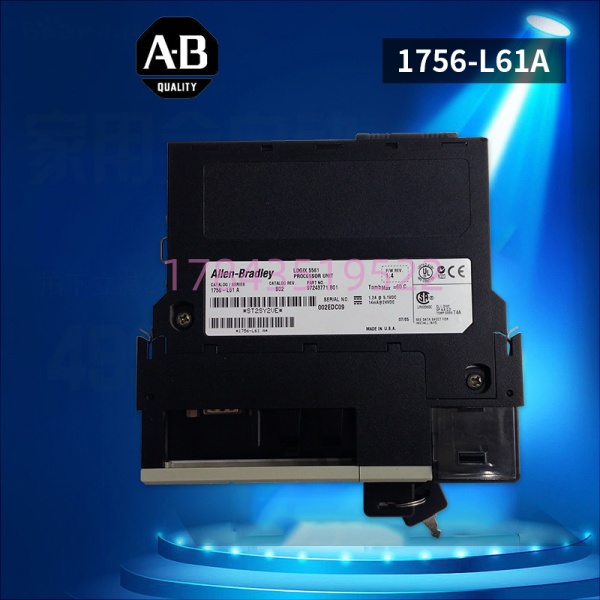

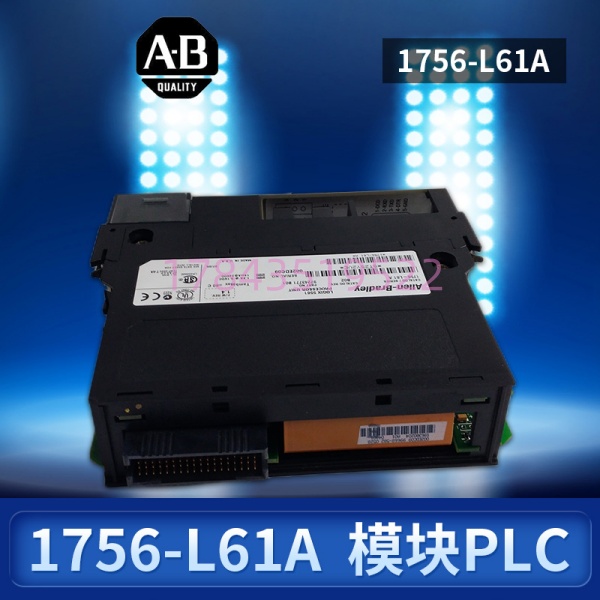

Allen-Bradley 1756-L61A 是罗克韦尔 ControlLogix 5561 系列中的经典中型控制器，采用模块化机架设计，广泛应用于流程工业与复杂离散制造。该模块提供 2MB 用户内存，支持通过背板连接多种 1756 I/O 及通信模块（如 EtherNet/IP、ControlNet），构建高可靠的多任务控制系统。
作为 Series A 版本，L61A 在老旧系统中保有极高的装机量。虽然原厂已停产，但其稳定的运行表现使其成为存量设备维护的关键备件，特别适合作为 SLC 500 或 PLC-5 系统升级至 ControlLogix 架构的过渡选择。
应用场景
典型应用痛点
在化工或汽车制造的老旧产线改造中，经常面临“系统不能停，但老 PLC 已无备件”的困境。1756-L61A 的模块化设计使其成为理想的“中间件”——既可以直接替换故障的早期 ControlLogix CPU，又能利用其多网络能力（如加装 ENBT 模块）将老设备接入现代以太网工厂，为后续整体迁移争取时间。
常见应用场景
- 汽车焊装 – 车身主线控制：作为区域控制器，通过 ControlNet 或 EtherNet/IP 连接远程 I/O 站，控制上百个焊接机器人和输送链的互锁逻辑。
- 水处理 – 泵站集群：利用其多任务能力，同时处理格栅机、提升泵、加药系统的独立逻辑，并通过 RS-232 口连接老式 Modbus 仪表。
- 食品包装 – 高速产线：配合 1756 运动控制模块驱动伺服轴，在 2MB 内存内优化配方数据，实现不同包装规格的快速切换。
核心卖点与差异化
- 模块化架构优势：相比固定 I/O 的 PLC，L61A 允许在 1756 机架中灵活混搭通信与 I/O 模块。例如，在同一个机架内同时配置 EtherNet/IP 模块连接 HMI 和 DeviceNet 模块连接现场传感器，无需额外网关。
- 多任务处理能力：支持最多 32 个独立任务，允许将紧急的安全逻辑（如急停处理）放在高优先级任务中，与常规工艺逻辑分离，提高系统响应速度与可靠性。
- 停产备件价值：作为原厂已停产型号，经过严格测试的库存新件或翻新件是保障老产线连续运行的“救命稻草”。相比整套系统升级到 GuardLogix 或 CompactLogix，直接替换 CPU 的成本极低。
- 运动控制基础：虽然 L61A 本身不直接驱动伺服，但通过背板与 1756-M02SE 等运动模块配合，可构建低成本的多轴运动控制系统，满足一般产线的定位需求。
工程师建议：如果现场 ControlLogix 系统运行稳定且无整线改造计划，优先寻找 1756-L61A 库存备件。它是维持老系统“再战五年”的最经济选择。若必须升级，可考虑“软升级”方案：先用 替换老 CPU，待大修期间再逐步将 I/O 点迁移至新系统。
