描述
产品详情

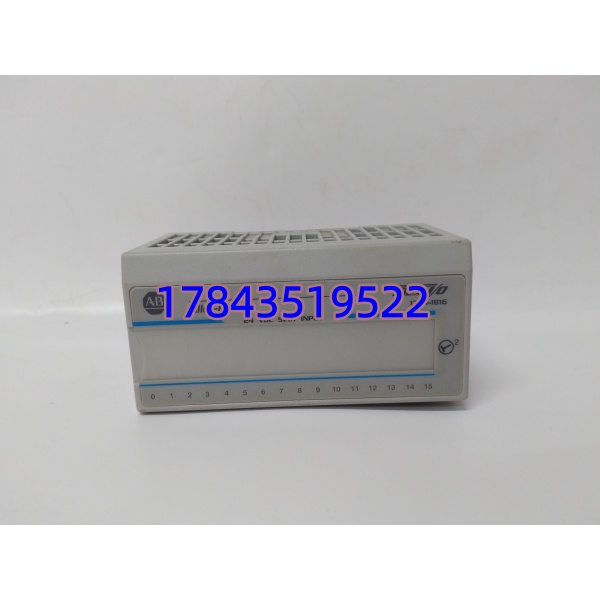

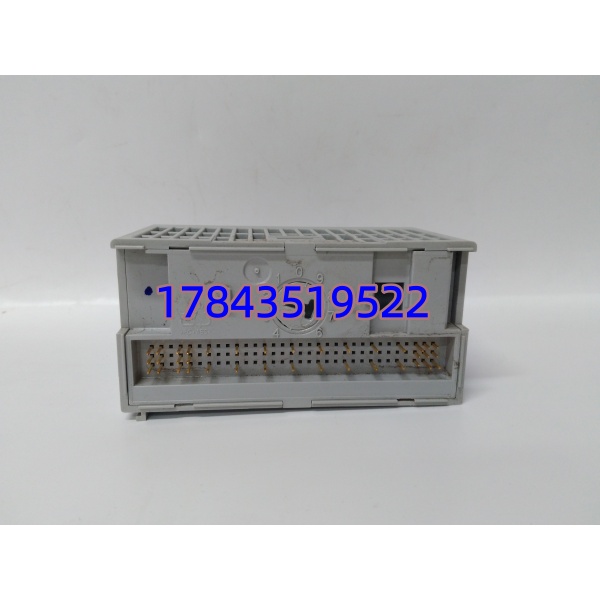

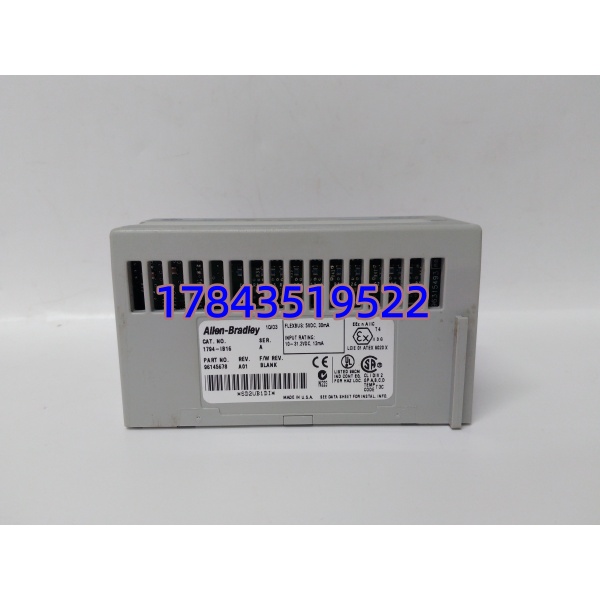

・型号：1794‑IB16
・品牌：Allen‑Bradley / Rockwell
・系列：Flex I/O 分布式远程 I/O
规格参数
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 16 路离散数字输入 |
| 信号类型 | Sinking 灌电流，适配 NPN 传感器、无源触点 |
| 有效输入电压区间 | 10~31.2VDC，标称 24VDC |
| 单通道导通电流 | 2~12mA |
| 单通道关断最大漏电流 | 1.5mA |
| 绝缘等级 | 现场侧与背板基础绝缘 707VDC 耐压，通道间无隔离 |
| 背板总线消耗电流 | 30mA@5VDC Flexbus |
| 输入滤波 | 程序内可配置消抖滤波时长 |
| 配套端子底座 | 1794‑TB3、TB3S、TB3K 系列 |
| 工作温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 抗振动 | 5g，10~500Hz 工业标准 |
| 认证资质 | UL、CE、Class I Div2 防爆认证 |
| 安装方式 | DIN 导轨端子底座插接安装 |
| 整机净重 | 约 0.28kg |
| 原厂状态 | 产品成熟期，原厂可正常下单供货 |
产品介绍
1794‑IB16 是 Flex I/O 体系通用远程数字输入模块，多用于设备分散布置场景，把远距离设备限位、阀门反馈、传感器信号集中采集上传 PLC 主机，单模块集成 16 点位，减少远程分站数量。仅支持灌电流接线，现场 NPN 型接近开关、无源继电器触点可直接对接端子底座。
坦白讲，现场混用 PNP 传感器直接接入会出现通道常亮无信号，很多现场调试人员容易踩这个接线误区。模块自带软件消抖滤波，能过滤接触器通断产生的毫秒级毛刺信号，不用额外增加 RC 滤波回路。整套分体式结构，模块本体与端子底座分离，现场接线仅在底座完成，更换卡件不用动现场线缆，缩短停机替换时长。适配 ControlLogix、PLC5 全系列主机，存量流水线、电厂辅机大量在用。
应用场景与行业案例
痛点切入
- 生产线设备点位分散，本地 IO 布线距离过长，线缆耗材与人工成本偏高，集中机柜插槽不足。
- 电机、变频器密集区域，触点通断产生电磁毛刺，普通输入模块无软件滤波，逻辑频繁误触发。
- 现场传感器混用 PNP/NPN，选错输入模块后全部点位无法采集，需要重新更换 IO 卡停机改造。
典型场景
- 汽车自动化产线：工装夹具到位限位、安全门触点、光电开关信号远程采集。
- 水泥原料生产线：皮带跑偏、料位开关、风机水泵运行反馈远距离采集。
- 火力自备电厂：锅炉辅机风机、水泵启停反馈、阀门开 / 关到位限位信号。
- 包装流水线：物料有无检测、工位到位传感器、急停回路状态采集。
真实案例
前年华南汽车冲压车间远程分站 1794‑IB16 其中四路通道持续误报夹具到位信号，冲压工序频繁自动停机。排查确认模块内部输入回路老化，原厂订货周期 5 天，产线不能长时间停产。采购全新原装同型号模块，原有 1794‑TB3 端子底座、NPN 传感器线缆完全复用，15 分钟完成插拔替换，PLC 内保持原有滤波参数，上机后无虚假信号，整条冲压线恢复连续生产。电气工程师反馈，分体 Flex IO 结构优势就在更换卡件不用动现场布线，大幅压缩停机时长。
