描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 1794-TB3（三线制笼式端子底座） |

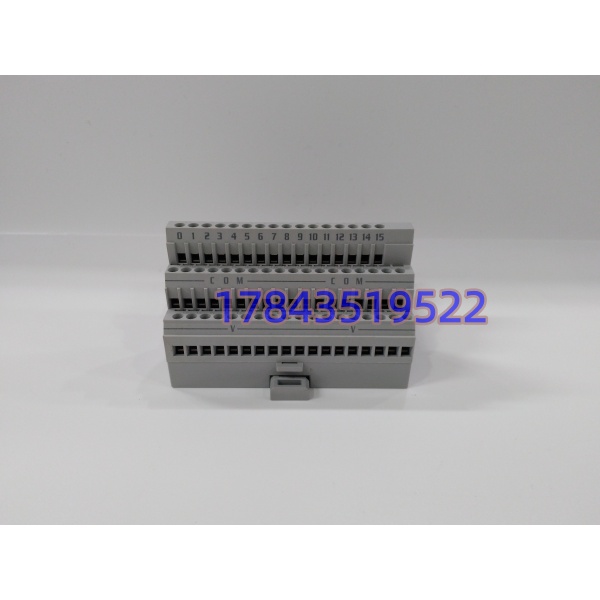

| 端子结构 | 三排布局：16 路 IO 信号端、18 路公共 COM 端、18 路供电 + V 端 |
| 接线方式 | 笼式螺丝夹紧端子，扭矩 0.56~0.79 N・m |
| 适配导线 | 0.21~1.3 mm²（24~16 AWG）铜芯线缆 |
| 端子额定电流 | 单底座最大 10 A |
| 耐压等级 | 最高 125 V AC/DC 连续工况 |
| Flexbus 背板供电 | 5 V DC，最大消耗 640 mA |
| 安装方式 | 35 mm 标准 DIN 导轨，支持面板固定 |
| 防护等级 | IP20，仅适用于电控机柜内部 |
| 标准工作温度 | 0 ℃ ~ +55 ℃；宽温拓展 -20 ℃ ~ +70 ℃ |
| 外形尺寸 | 94 mm × 94 mm × 69 mm（装入 IO 模块整体尺寸） |
| 单台重量 | 约 0.26 kg |
| 兼容模块 | 全系列 1794 单宽 16 点数字 / 标准模拟量 IO 模块 |
产品深度介绍

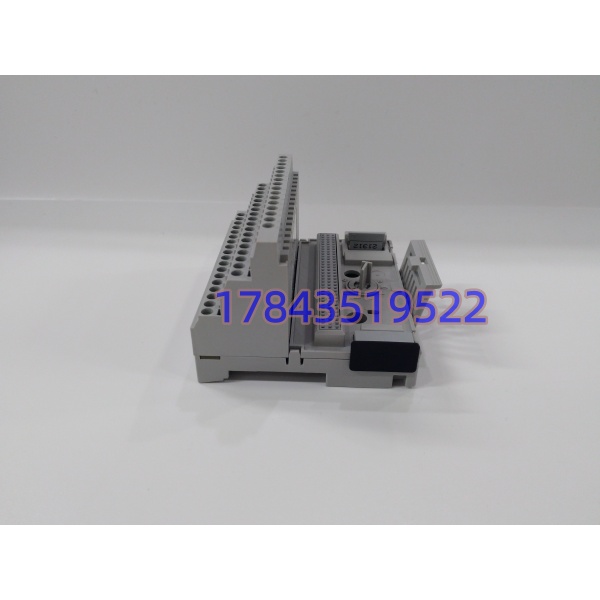

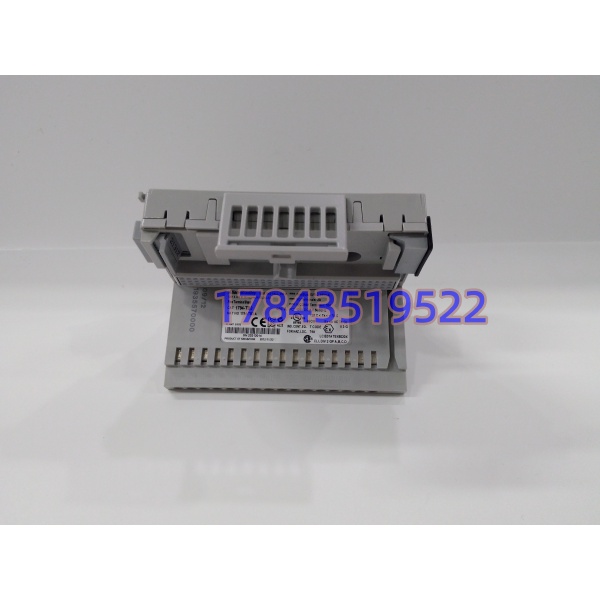

1794-TB3 是罗克韦尔 Flex I/O 体系标准三线制端子底座，专为三线制 NPN/PNP 接近开关、光电传感器设计，区分信号、公共端、外部供电三路端子，布线分层清晰，减少线缆交叉短路隐患。底座内置 Flexbus 互联触点，可多台拼接串联，搭配 1794-ADN/ACN 适配器组成远程分站。
笼式螺丝端子紧固力稳定，长期震动工况不易松线，对比弹簧端子更适合粉尘、油污车间长期稳定运行。底座机械结构标准化，同系列底座可单独拆装，无需拆除整排基座，现场维护更换效率更高。适配 1794 全系列 16 点数字输入输出、常规 4 路模拟量采集模块，存量产线改造、IO 扩容备件通用性强。
应用场景与行业案例
工程痛点
大量老产线选用三线制感应传感器，普通两线底座（1794-TB2）公共端与供电端子不足，强行并线易出现信号漂移、传感器误触发；底座端子氧化、螺丝滑丝后只能整排拆除更换，停机时间拉长。
典型应用场景
- 汽车零部件装配产线输送线到位检测、夹具夹紧感应三线接近开关，多点数字输入分站集中采集。
- 包装灌装机械设备光电计数、料位检测三线传感器信号接入，配合数字输出控制电磁阀启停。
- 小型化工间歇生产线流量、压力 4-20mA 模拟量采集，搭配三线制现场变送器布线。
- 水处理泵站远程 IO 分站液位浮球、泵运行反馈三线信号远距离采集，DeviceNet 组网上传 PLC。
- 仓储物流分拣设备分拣到位、货位检测光电传感器批量接入，IO 分站分散布置减少控制柜布线。
真实抢修案例
去年一家包装厂远程 IO 分站多块 1794-TB3 端子螺丝锈蚀滑丝，传感器频繁无信号报错，整条包装线间歇停机。原厂订货交期 4 周，车间每日停机损耗近万元。我方库存现货全套底座出库，提前检测端子导通与背板触点，24 小时发出。现场工程师直接单台替换故障底座，无需改动原有线缆排布，2 小时恢复全线信号采集。后续该厂批量备货 10 块 TB3 底座作为日常替换备件。
核心卖点与差异化
- 三排独立端子分区，完美适配三线制传感器，不用额外转接端子，降低接线故障点
- 笼式螺丝端子抗震动，相比弹簧快插端子，粉尘油污环境长期运行不易脱线
- 单底座最大 10A 通流，多传感器集中接入无需分流转接座
- 出货全流程导通、触点外观检测，端子无氧化、背板针脚无弯曲磨损
- 现货 48 小时内发出，原厂标准交期 5 天以上，大幅缩短产线抢修等待时长
- 统一提供 1 年质保，端子、背板触点硬件故障免费换新复测
