描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号 | 1786-RPFRXLB |
| 适配总线 | ControlNet CIP 实时控制总线，固定 5Mbps 传输速率 |
| 接口配置 | 一侧 BNC 同轴端子，一侧 ST 单模光纤收发接口 |
| 最大传输距离 | 单段光纤最长 2000 m，适合跨厂房、跨装置布线 |
| 电气隔离 | 光电完全隔离，耐压 1500 V，隔绝变频器、电机工频干扰 |
| 终端电阻 | 内置可拨码 120Ω 总线匹配电阻 |
| 安装方式 | DIN 35 mm 标准导轨卡扣固定 |
| 供电规格 | 24 VDC 外部直流供电，整机功耗 4 W |
| 诊断指示 | 总线运行灯、光纤链路故障灯双路独立指示 |
| 工作温度 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 配套线缆 | 1786-RG6 同轴电缆、单模 ST 工业光纤跳线 |
| 兼容设备 | ControlLogix、SLC500、Flex I/O 全系列 ControlNet 分站 |
产品深度介绍

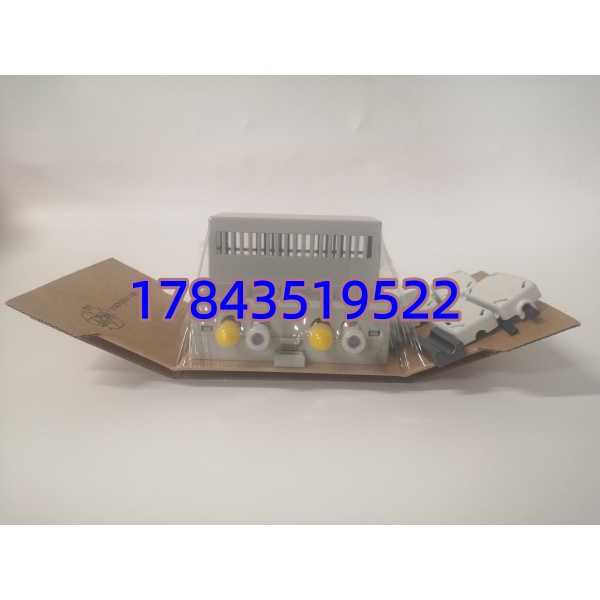

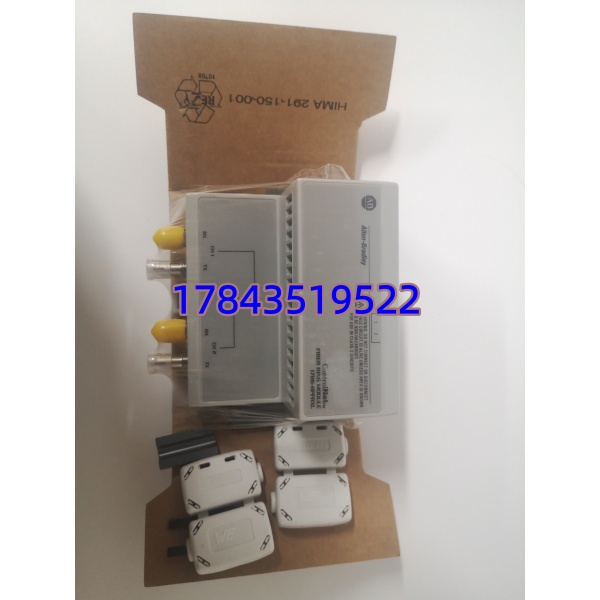

1786-RPFRXLB 是 ControlNet 总线专用长距离光电转换中继器，用于解决同轴电缆传输距离不足、强弱电同槽干扰严重的工程痛点。传统 RG6 同轴电缆极限传输距离仅 500 米，大型化工园区、发电厂装置间距远超该数值，使用这款中继器可将单段总线延长至 2000 米；光电隔离结构能隔绝高压动力设备带来的信号干扰，避免模拟量曲线持续抖动、分站随机离线。模块采用导轨安装，可直接布置在现场就地控制柜，无需额外转接端子，自带终端电阻拨码，简化长距离总线布线调试，是跨区域 ControlNet 通讯故障高频替换备件。
应用场景与工程痛点
大型炼化、火力发电厂厂区装置分散，单段同轴电缆无法覆盖远距离设备，光纤中继器一旦损坏，远端整套反应工段、辅机 I/O 分站全部失去监控。该型号原厂停止生产，海外调货周期长达三个多月，远端工段长期依靠就地人工巡检，工艺波动与安全风险同步上升。
典型应用场景
- 石油化工大型联合装置 ControlNet 总线跨精馏、合成、罐区多厂房布线，依靠光纤中继延伸总线，隔离加热炉、大功率泵类电磁干扰。
- 火力发电厂全厂辅控系统锅炉、汽机、除灰装置间距大，光纤布线避开高压电缆沟，防止总线通讯受励磁变干扰。
- 冶金轧钢生产线远距离远程 I/O粗轧、冷却段设备分散，强变频干扰环境下，光纤隔离保障转速、厚度闭环稳定。
- 水处理长距离泵站 SCADA 系统厂区多泵站分布分散，利用光纤中继串联多组远程 I/O，减少多网关采购成本。
真实抢修案例
2025 年 10 月，江苏某化工园区罐区 1786-RPFRXLB 光纤收发通道烧毁，远端液位、阀门分站全部离线，操作员每两小时往返罐区人工记录参数。原厂无现货，调货 16 周，采购当天调取现货 48 小时上机替换，总线通讯恢复平稳，企业后续采购 2 台作为备用中继器。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时总线满载通讯老化，可同步提供上机光纤链路测试视频与纸质质检报告
- 总线时序、阻抗参数与存量 ControlNet 系统完全匹配，直接拆装替换，停机调试时长控制在 30 分钟内
- 现货下单当日可安排发货，对比原厂 15 周长交期，大幅减少远端工段无监控停机损耗
- 提供 12 个月整机质保，光纤收发芯片、BNC 总线通道上机故障可免费换新，配套远程总线调试技术支持
- 发货前预核对固件与总线匹配参数，规避长距离布线信号反射、分站频繁掉线问题
