描述
产品详情

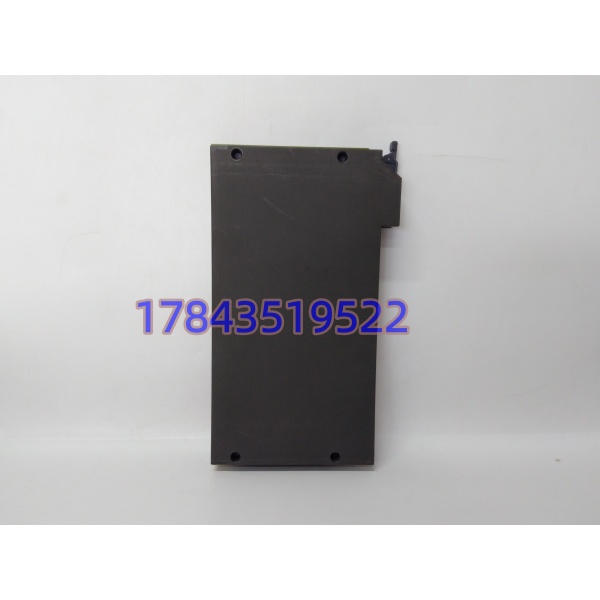

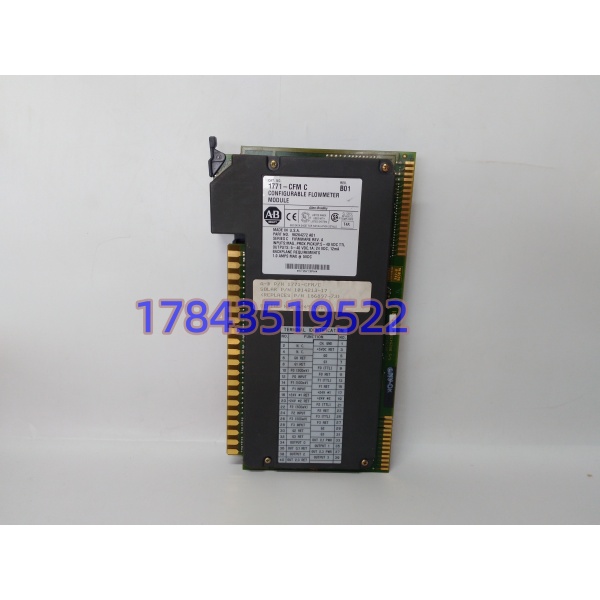

・型号：1771-CFM
・品牌：Allen‑Bradley / Rockwell Automation
・系列：1771 I/O 机架，适配 PLC‑5 控制器
规格参数
- 占用插槽：1 个 1771 机架槽位
- 输入通道：4 路独立脉冲采集通道
- 输出通道：4 路用户供电型数字输出（5~40V 直流）
- 最高输入频率：100kHz
- 最大计数值：9,999,999
- 兼容信号：磁电式传感器 50mV~200V 交流峰值、TTL 电平 4~40V 直流、本特利 3300 接近探头
- 背板最大电流消耗：1.0A（5V 直流）
- 扫描周期：1.3~5ms，由配置与输入频率决定
- 配套接线臂：1771-WN
- 支持工作模式：可复位积算、不可复位积算、高分辨率测频、方向检测
- 通讯方式：依靠 BTR/BTW 块传送指令与 PLC‑5 交互数据
- 工作温度：0℃ ~ +60℃
- 原厂状态：正式停产，不再接受新机订单（依据罗克韦尔产品公告）
产品介绍
（随机切入策略：D 核心数据驱动） 高频脉冲流量信号直接交由 PLC 主 CPU 运算，极易拉长扫描周期，甚至出现脉冲丢失。1771-CFM 依托板载硬件实现流量总量、瞬时频率就地运算，采集数据无需主控持续轮询。严格来说，使用 1771-P7/1771-PS7 电源的机架内，同柜最多放置 4 块该模块，超过数量会造成电源启动异常，这条限制在不少改造现场被忽略。
存量 PLC‑5 系统大量服役于管输贸易交接、电厂水流量监测场景。原厂断产后新货渠道关闭，市场货源以库存新机、拆机模块为主。对于短期内不实施控制柜升级的装置，提前锁定备件，能规避紧急寻货长达数周的等待周期，防止计量回路失效引发生产管控风险。
应用场景与库存策略
油气、化工贸易交接计量回路一旦卡件故障，流量数据中断会直接影响物料核算。停产备件全球寻源周期普遍 3~8 周，抢修窗口期很难匹配。
- 油气长输管线计量站：多用于涡轮流量计脉冲采集，建议站点常备 1 块冷备件，优先挑选无腐蚀、完整测试记录模块。
- 火电电厂除盐水、循环水 PLC‑5 系统：多机组可共用 2 块备用卡件，集中存放降低资金占用。
- 石化厂区原料输送贸易交接系统：计量数据具备结算属性，3 年内无改造计划，建议开展战略备货。
- 粮油、饮料连续生产线流量监测：可与供应商签订寄售备件，减少自有库存呆滞风险。
真实案例：某成品油库 PLC‑5 系统内一块 1771-CFM 通道故障，进出口流量统计失效。现场无备用卡件，跨区域调货耗时 26 天，期间只能依靠人工手抄现场仪表数据，多次出现统计偏差。后续设备团队制定备件清单，预留同型号卡件，同时启动整套控制系统升级方案评估。
