描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 1756-EWEB |
| 接口 | 1 × RJ45 以太网口（10/100Mbps 自适应）Rockwell Automation |
| 协议 | EtherNet/IP、TCP/IP、HTTP、XML、ASP |
| 连接数 | 64 TCP/IP 连接；128 CIP 连接 |
| 内存 | 5MB 闪存（存储自定义网页、脚本、数据视图） |
| 供电 | 5.1V DC @ 700mA；24V DC @ 3mARockwell Automation |
| 工作温度 | 0°C ~ +60°C |
| 安装 | ControlLogix 机架，占用 1 个插槽 |
| 功能 | 内置 Web 服务器、自定义网页、邮件报警、网络路由、远程诊断 |
| 安全 | 用户权限、密码保护、多级别访问控制 |

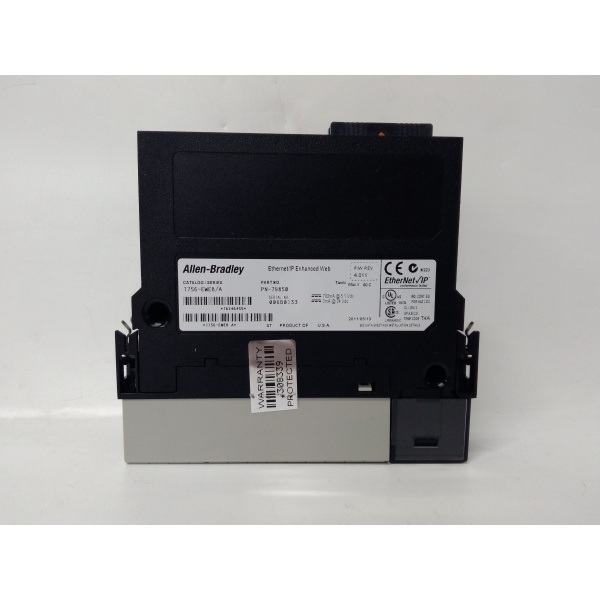

A-B 1756-EWEB
产品深度介绍
1756-EWEB 是 ControlLogix 平台的增强型以太网 Web 服务器模块，无需上位机软件，通过标准浏览器即可远程访问 PLC 数据。
- Web 服务器：内置 HTTP 服务器，支持 ASP、XML，可自定义监控页面（仪表盘、趋势、报警列表）。
- EtherNet/IP 通信：与控制器实时数据交互，支持 CIP 路由，跨机架 / 跨网络访问。
- 邮件报警：通过 PLC 的 MSG 指令触发，故障 / 事件自动发邮件到手机 / 邮箱。
- 远程维护：支持固件升级、程序上 / 下载、在线诊断，减少现场出差。
- 工业级可靠：宽温、电磁隔离、抗干扰，适合产线 24h 运行。

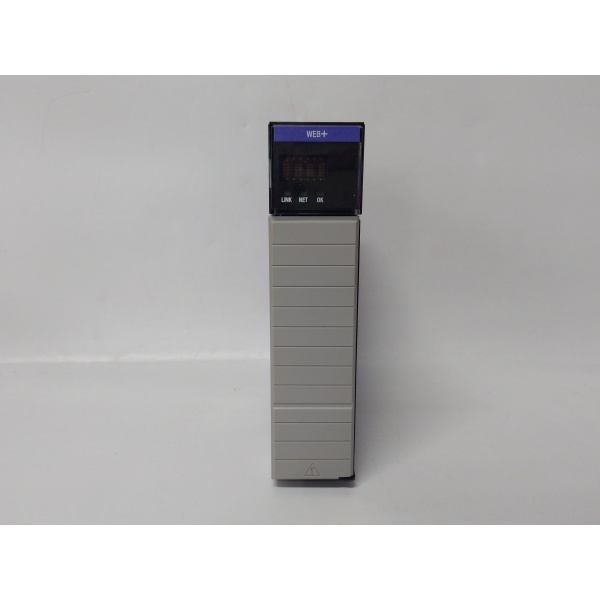

A-B 1756-EWEB
应用场景与行业案例
典型应用场景：
- 远程监控与运维车间 / 工厂分布广、无人值守，用手机 / 电脑浏览器看状态、报警、产量，远程改参数。
- OEM 设备远程服务设备厂商给客户做专属 Web 监控页，远程诊断、减少上门，提升售后效率。
- 轻量级 HMI / 数据看板替代部分 HMI，做管理层看板、产线状态大屏，无需专用软件。
- 跨系统数据集成XML 数据对接 MES、ERP、SCADA，实现车间 – 企业信息互通。
- 分布式多站点集中监控多车间 / 多厂区 PLC 通过 EWEB 统一 Web 门户，集中管理。
真实案例：某食品包装线用 1756-EWEB 做远程监控。
- 客户在办公室浏览器查看 8 条线运行、产量、故障。
- 卡料、温度异常时模块自动发邮件 / 短信报警。
- 工程师远程看参数、改程序，年减少现场服务 60%+。
- 用自定义 ASP 页面做历史趋势、OEE 报表，替代一套专用 SCADA。
