描述
关键技术规格
| 参数类别 | 技术指标 | 备注/说明 |
|---|---|---|
| 处理器系列 | SLC 5/05 Modular Controller | SLC 500 系列中高性能型号 |
| 用户内存 | 64K Words (约 64,000 字) | 含程序与数据，系列中最大容量 |
| I/O 容量 | 4096 离散输入 / 4096 离散输出 | 理论最大值，需配合扩展机架 |
| 通信端口 | Channel 0: RS-232 (DH-485) | 用于编程或连接 HMI |
| Channel 1: 10/100 Mbps Ethernet | 支持 TCP/IP, CSP/PCCC 协议 | |
| 扩展能力 | 最多 3 个本地机架，30 个插槽 | 需配合 1746 系列 I/O 模块 |
| 编程软件 | RSLogix 500 | 标准 SLC 500 开发环境 |
| 安装槽位 | Slot 0 (必须) | 仅能安装在机架的第一个槽位 |
| 电源功耗 | 5V DC @ 1.0A (典型) | 由机架背板供电 |
| 工作温度 | 0°C 至 60°C | 标准工业级环境 |
| 电池备份 | 支持 (内置/外置) | 用于 RAM 数据保持 |
产品深度介绍

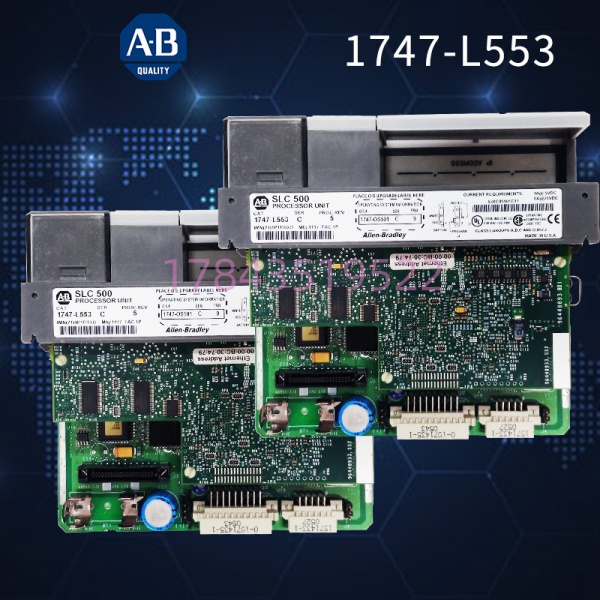

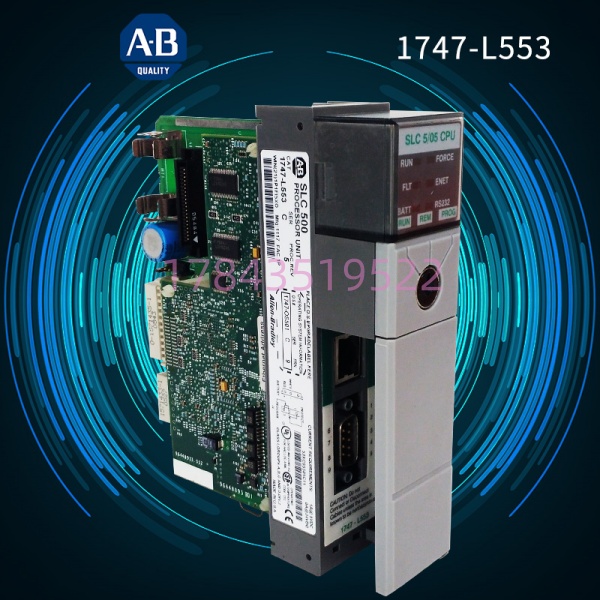

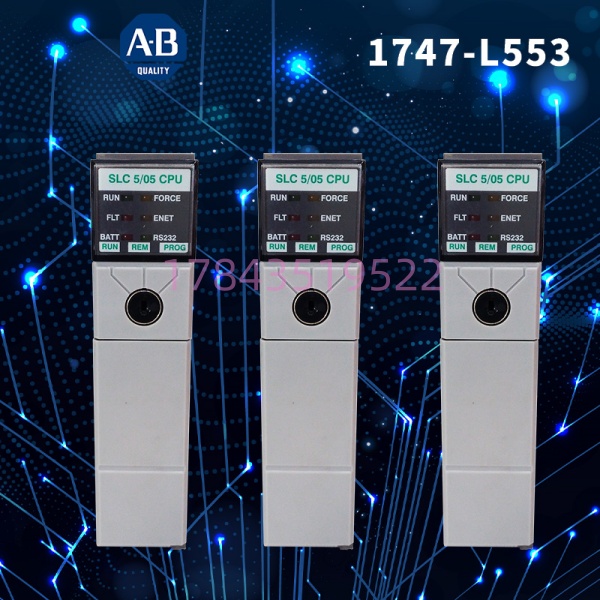

Allen-Bradley 1747-L553 是罗克韦尔 SLC 500 系列中的旗舰级 CPU 模块，属于 SLC 5/05 系列。它配备了 64K 用户内存，是 SLC 家族中处理能力最强的型号之一，广泛应用于中型自动化控制系统。其最大的特点是集成了 10/100 Mbps 以太网接口，使其能够轻松接入工厂网络，与上位机 SCADA 系统或 HMI 进行高速数据交换。
该模块必须安装在 1746 机架的 0 号槽位，通过背板与 I/O 模块通信。虽然原厂已宣布停产，但它仍是大量存量设备的核心控制备件，对于维持老系统稳定运行至关重要。
应用场景
典型应用痛点
在老旧工厂的改造中，经常遇到“系统不能停，但老 PLC 已坏”的困境。1747-L553 的以太网功能使其成为 SLC 500 系统升级的“过渡桥梁”——既可以直接替换老旧的 SLC 5/03（无以太网），又能让设备暂时接入现代网络，为后续整体迁移到 ControlLogix 争取时间。
常见应用场景
- 水处理厂 – 泵站控制：作为主控 PLC，通过以太网将水质数据上传至中控室，同时本地控制多台水泵的启停逻辑。
- 汽车零部件 – 装配线：控制复杂的输送链和装配工位，64K 内存足以处理数千个 I/O 点的逻辑连锁。
- 食品包装 – 码垛系统：利用其快速扫描速度（约 0.9ms/K 指令）处理高速传感器信号和气缸动作。
核心卖点与差异化
- 内存容量优势：64K 字内存是 SLC 5/05 系列的最高配置，相比 5/03 或 5/04 型号，能承载更复杂的逻辑和更大的配方数据，避免因内存不足导致的程序裁剪。
- 原生以太网支持：板载 Ethernet 接口支持多连接（通常 64 个），无需额外购买 1761-NET-ENI 等串口转以太网模块，通讯速度更快，稳定性更高。
- 硬件兼容性极佳：直接兼容所有 1746 系列 I/O 模块（如 1746-IA16, 1746-OB16 等），更换 CPU 时无需更换整个机架，备件成本极低。
- 停产备件价值：作为原厂已停产型号，库存新件或翻新件是保障老产线连续运行的“救命稻草”，相比整套系统改造，性价比极高。
工程师建议：如果现场机柜空间和预算有限，。它是维持 SLC 500 系统“再战十年”的最经济选择。若必须升级，可考虑“软升级”方案：先用 替换老 CPU，待大修期间再逐步将 I/O 点迁移至新系统。
