描述

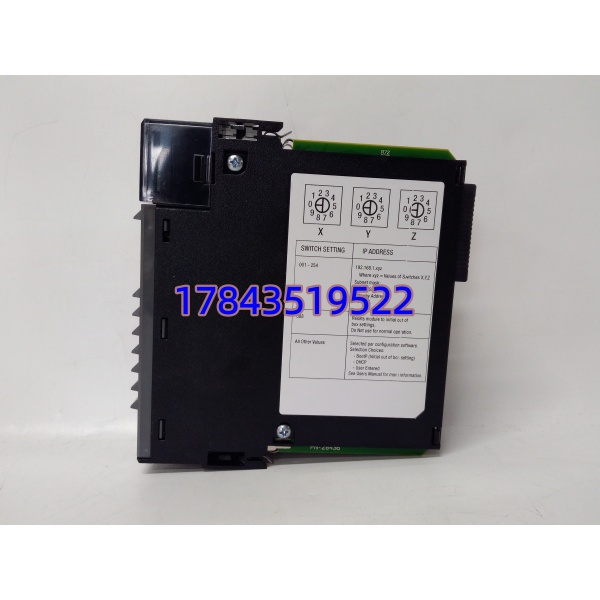

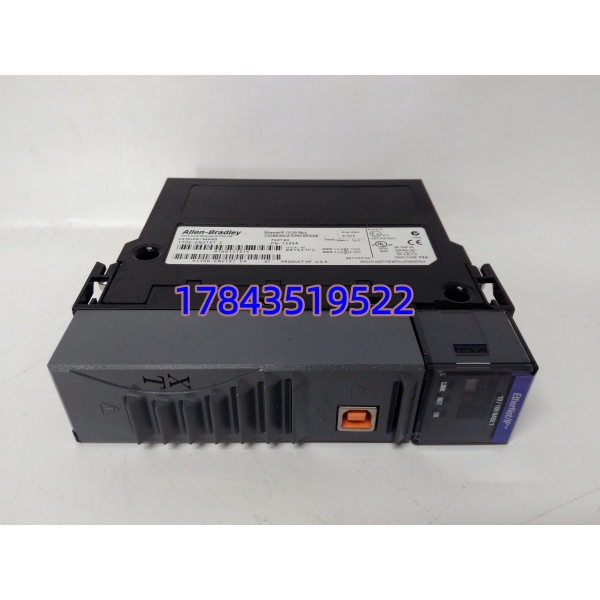

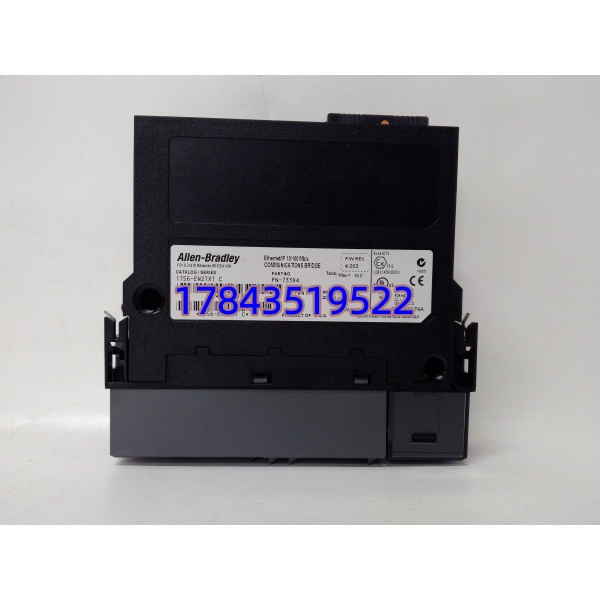

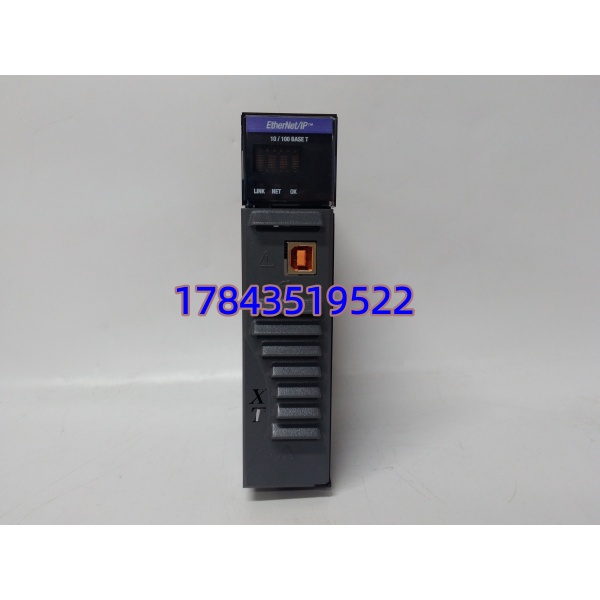

Allen-Bradley 1756-EN2TXT
产品深度介绍
Allen-Bradley 1756-EN2TXT 是罗克韦尔 ControlLogix XT 系列的高性能宽温型 EtherNet/IP 通讯模块，专为极端工业环境设计，常用于冶金、油气、能源等高温 / 低温、高湿场景。
模块配备双 RJ45 以太网口，支持 10/100Mbps 自适应，可构建冗余或环网拓扑；内部电路采用三防涂覆（Conformal Coating），工作温度范围 – 25°C 至 + 70°C，比标准版（0~60°C）更严苛环境适配。支持 256 个 Logix 连接与 128 个 TCP/IP 连接，满足大规模分布式 I/O 与跨机柜通讯需求。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 1756-EN2TXT |
| 通讯协议 | EtherNet/IP、TCP/IP、UDP |
| 以太网端口 | 2×RJ45（10/100Mbps 自适应） |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 连接数 | Logix：256 个；TCP/IP：128 个 |
| 功耗 | 5.1V DC × 1A（约 5W） |
| 防护 / 加固 | 三防涂覆，抗振动、抗腐蚀 |
| 尺寸 (宽 × 高 × 深) | 25×120×115 mm（单槽位） |
| 重量 | 约 0.23 kg |
| 安装方式 | ControlLogix 机架任意槽位 |
Allen-Bradley 1756-EN2TXT
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全要求
- 切断 ControlLogix 机架电源，静置 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
- 备份工程程序，拍照记录旧模块网口接线与 IP 配置
工具清单：十字螺丝刀、防静电手环、标签纸、笔记本电脑（配编程软件）
阶段二：拆卸旧模块（15 分钟）
- 标记双网口网线（网口 1 / 网口 2），避免混淆
- 轻拔 RJ45 网线，禁止硬拽损坏水晶头
- 按下模块上下卡扣，垂直向外拔出模块
- 检查机架背板连接器，清洁灰尘或氧化层
阶段三：安装新模块（15 分钟）
- 核对型号：确认 1756-EN2TXT 实物与序列号无误
- 对准机架槽位，垂直推入至卡扣 “咔哒” 锁定
- 按标签恢复网线（网口 1 / 网口 2 对应原接线）
- 自检：模块固定牢固、网线连接可靠、无工具遗留
阶段四：上电测试（20 分钟）
- 给机架上电，观察 PWR 绿灯常亮、LINK/ACT 指示灯正常闪烁
- 连接编程软件（Studio 5000），扫描网络识别模块
- 核对 IP 地址与固件版本，与原模块配置一致
- 测试网络通讯：跨机柜 I/O 读写、上位机连接正常
- 运行 30 分钟，监测模块温升与稳定性，记录序列号
常见问题解答 (FAQ)
Q1：1756-EN2TXT 支持热插拔吗？A：不支持。ControlLogix 机架模块均需断电插拔，带电操作易导致背板短路、网口芯片烧毁，甚至整个机架宕机，必须完全断电并放电。
Q2：和标准版 1756-EN2T 有什么区别？能直接替换吗？A：核心区别是温度范围与加固设计：1756-EN2T 为 0~60°C，无涂覆；1756-EN2TXT 为 – 25~+70°C，三防涂覆，抗振动腐蚀。可直接替换，无需改程序，仅需核对固件版本。曾遇到现场高温环境下标准版频繁掉线，更换 TXT 版后稳定运行。
Q3：双网口怎么用？支持冗余吗？A：双网口可做冗余网络或环网：网口 1 接上层交换机，网口 2 接下层设备或另一交换机，配合软件配置实现链路冗余，单网口故障时自动切换，无通讯中断。
Q4：适配哪些系统？A：仅适配 Allen-Bradley ControlLogix 系列 PLC（1756 机架），如 L7、L8 系列控制器，不可用于 CompactLogix（1769）或其他品牌 PLC。
Q5：质保多久？是全新原装吗？A：提供 12 个月质保（发货日起）。所有 1756-EN2TXT 均为全新原装，附原厂序列号、出厂检测报告与涂覆证明，支持官网核验，拒绝翻新件或维修件。
