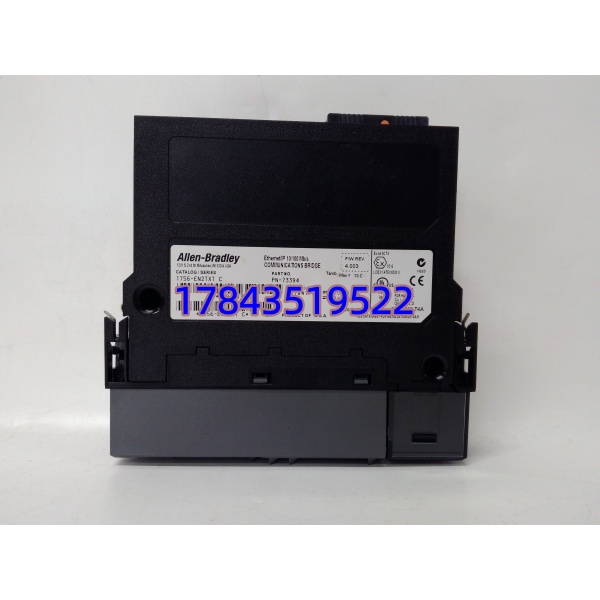

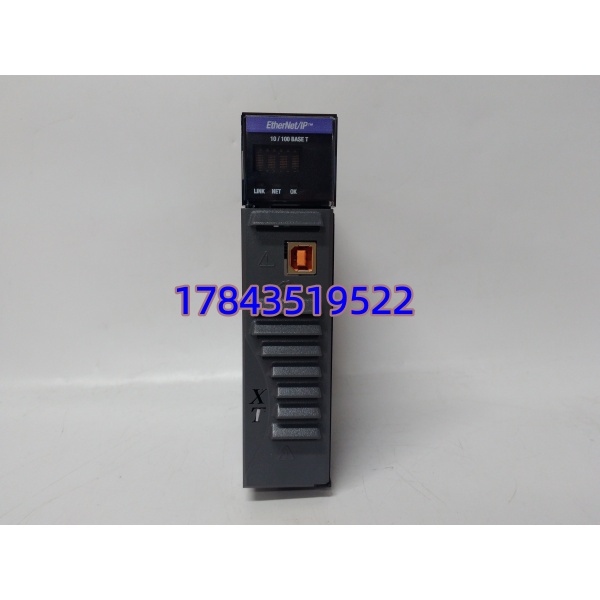

Allen-Bradley 1756-EN2TXT | ControlLogix 双口以太网通讯模块

描述

关键技术规格

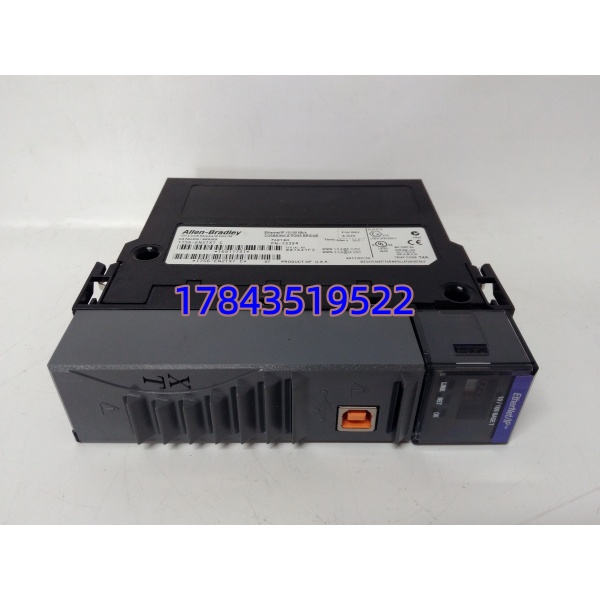

1756-EN2TXT

产品深度介绍

Allen-Bradley 1756-EN2TXT 是 ControlLogix 平台的扩展温度型双端口 EtherNet/IP 通讯模块，专为高温、高振动等恶劣工业环境设计。双网口支持 DLR 环网冗余，可构建高可靠性工业以太网，避免单点故障。

作为 XT 系列，它的工作温度范围达 -20°C~+70°C，比标准版（0°C~+60°C）更宽，适合户外、高温车间或无空调机柜场景。模块支持静态 / DHCP 地址，兼容星型、环型、混合型网络拓扑。

1756-EN2TXT

应用场景与行业案例

工程痛点描述

高温 / 振动环境下，普通通讯模块易掉线、死机，导致生产线通讯中断。双网口冗余与宽温设计是保障连续运行的关键。

典型应用场景

1. 电力行业 – 火电 / 光伏 / 风电锅炉辅机、光伏汇流箱、风电场变流器通讯，高温户外机柜环境，冗余环网防中断。
2. 汽车制造 – 焊装 / 涂装车间机器人、输送线、喷涂设备联网，高振动 + 高温，双网口提升通讯稳定性。
3. 石油化工 – 炼化 / 防爆区反应器、精馏塔、储罐区数据采集，宽温适配防爆机柜，支持远程监控。
4. 水处理 – 污水厂 / 泵站曝气池、加药系统、水泵群联网，户外机柜温差大，XT 版适应极端温度。

案例：某钢厂高温车间通讯故障

去年夏季，华东某钢厂热轧车间（环境温度达 55°C）的 ControlLogix 系统普通通讯模块频繁掉线，导致轧线速度波动，日均停机 2-3 次。

排查发现模块高温死机，标准版上限仅 60°C，余量不足。原厂 1756-EN2T 货期 4 周，停产损失高。采购紧急联系我们，确认有 1756-EN2TXT 全新原装现货。

我们 24 小时内完成网络配置、DLR 冗余测试，加急发货。48 小时内现场更换，模块在 55°C 环境稳定运行，通讯无中断，轧线恢复满负荷。

事后电气主管反馈：“高温环境必须用 XT 宽温款，冗余环网彻底解决了单点故障问题。”

核心卖点与差异化

• 扩展宽温设计：-20°C~+70°C，比标准版提升 10°C 上限，适配恶劣高温环境。
• 双口冗余环网：支持 DLR，切换时间＜50ms，避免通讯中断。
• 高连接容量：支持 128 个 TCP/IP 连接，64 个 EtherNet/IP 节点，满足大规模联网。
• 工业级抗干扰：2G 振动耐受、6kV 静电防护，适配高振动、强干扰场景。
• 现货与质保：全新原装现货，一年质保，提供出厂测试报告与技术支持。

1756-EN2TXT

替换与升级建议

可替代型号

✅ 直接替换（无需改动）

• 1756-EN2TXT ↔ 1756-EN2TRXT
  • 差异：EN2TRXT 带路由功能，硬件 / 接口 / 固件兼容
  • 注意：路由功能需软件配置，非必需场景可选 EN2TXT 降本
  • 价格：EN2TRXT 贵约 15%

⚠️ 软件兼容（需重新配置）

• 1756-EN2TXT ↔ 1756-EN2T（标准版）
  • 差异：标准版温度 0°C~+60°C，无 XT 宽温
  • 步骤：温度正常环境可直接替换，高温场景需评估
  • 工作量：0.5 天
  • 价格：便宜约 10%，高温环境不推荐

❌ 硬件不兼容（不推荐）

• 1756- ↔ 1756-ENBT
  • 差异：单端口、10Mbps、无冗余，老款低速
  • 原因：带宽与功能不足，无法适配现代高速网络
  • 建议：仅老旧小系统临时过渡，不推荐长期使用

技术避坑指南

温度选型错误

• 问题：高温环境用标准版（0°C~+60°C），夏季易过热死机。
• 避坑：
  • 测量机柜内实际温度，留 10°C 余量
  • 环境＞50°C 直接选 XT 宽温版
  • 案例：某化工厂夏季机柜达 58°C，标准版频繁掉线，换 后稳定。

冗余配置不当

• 问题：DLR 环网接线错误或地址冲突，导致环网断裂、通讯闪断。
• 避坑：
  • 双网口按 “进 – 出” 顺序接线，形成闭环
  • 规划 DLR 节点地址，避免重复
  • 警示：环网两端不可接交换机，否则冗余失效。

网络带宽不足

• 问题：多节点高数据量场景，模块连接数超限，通讯延迟或丢包。
• 避坑：
  • 控制单模块连接数≤100，预留 20% 余量
  • 大数据量节点分散到多块通讯模块
  • 数据：某产线 64 个节点全接 1 块模块，高峰期丢包，分 2 块后正常。

静电防护（ESD）

• 问题：干燥季节未做防静电措施，模块网口芯片击穿，通讯无响应。
• 避坑：
  • 操作时佩戴防静电手环，在防静电垫上拆装
  • 模块存放于防静电袋，避免直接接触金属
  • 案例：某维护人员冬季未戴手环插拔网线，网口损坏，损失超万元。
