产品详情

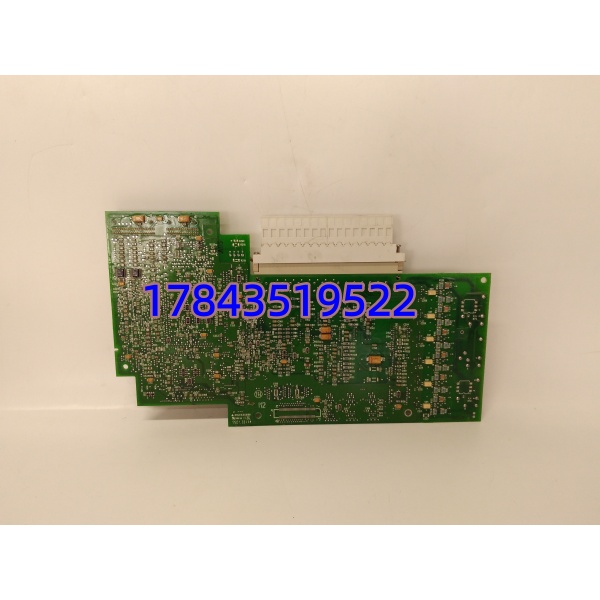

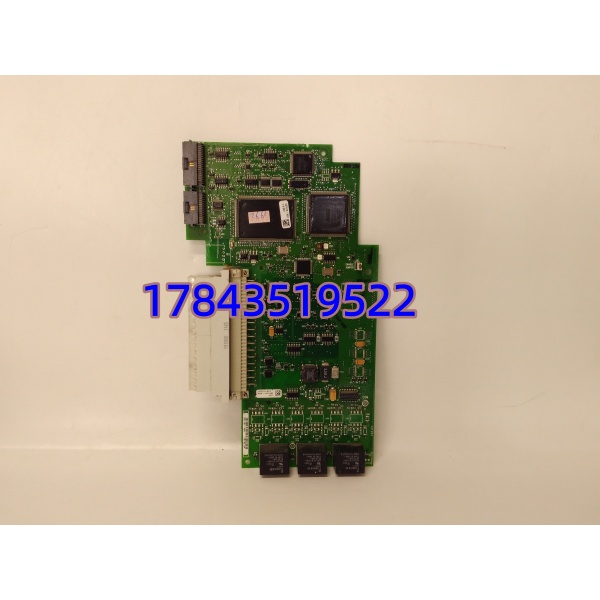

・主控板型号：321131‑A01
・驱动板型号：337672‑A01
・品牌：Allen‑Bradley 罗克韦尔
・系列：PowerFlex 700 变频器内部控制组件
技术参数
| 参数项目 | 原厂标准数值 | 工程意义说明 |
|---|---|---|
| 适配变频器机型 | PF700 20kW–500kW 全功率段 | 同版型不分功率通用，仅功率模块配套区分 |
| 主控板供电 | 24VDC ±10%，板载隔离电源 | 变频器主回路故障不会击穿主控弱电回路 |
| 驱动板输出通道 | 6 路独立 IGBT 脉冲驱动 | 三相逆变桥上下桥臂独立信号隔离输出 |
| 信号隔离方式 | 光纤光耦隔离 | 高低压回路无电气耦合，规避高压串烧主控板风险 |
| 参数存储介质 | 板载 EEPROM（321131‑A01） | 断电后电机参数、加减速曲线无需重新下载 |
| 通讯接口 | DeviceNet/RS485（321131‑A01） | 对接上位 PLC 实现远程调速、故障上传 |
| 工作温度区间 | -10℃ ~ +60℃ | 控制柜强制风冷环境可长期连续运行 |
| 存储温湿度 | -20℃~70℃，无凝露 | 备件仓储 1–3 年电路板不易出现漏电、电容鼓包 |
| 单套板卡总功耗 | 5.2W | 变频器待机状态无额外功耗负担 |
| 认证标准 | UL61800、CE LVD | 符合欧美工控变频安全规范，出口设备可直接替换 |
| 成套板卡净重 | 0.72kg | 内部卡扣固定，振动工况无脱焊隐患 |
| 原厂配套手册编号 | Publication 20B-UM001 | PF700 整机维修、板卡更换官方操作文档 |
产品介绍
现场大量纺织、冶金产线 PF700 变频器停机，多数故障根源为主控板与驱动板配套损坏，单独更换单块板卡极易出现脉冲时序不匹配、频繁报 IGBT 故障代码。321131‑A01 搭配 337672‑A01 为原厂出厂配套组合，脉冲时序、光纤通讯协议完全匹配，成套更换可直接规避单板替换后的调试返工。现场实测发现，混用不同批次单板替换后，低速重载工况电流波动可达 12%，成套同批次板卡波动控制在 3% 以内，连续运行故障率明显下降。
严格来说，这套板卡仅适配 PF700 机架结构，PF70/7000/750 系列驱动回路架构不同，无法直接装配使用。罗克韦尔 2018 年已停产 PF700 全系列硬件，全新原厂成套板卡海外订货周期 7–9 周，拆机成套现货可当日出库。对比后期维修改装通用板卡，原厂成套组件优势在于完整支持 PF700 内置过载、失速、接地多重保护逻辑；短板是采购单价高于改装通用板，新建变频项目不建议选用老旧 机型。现货成套件统一提供 12 个月质保，主回路短路、进水腐蚀、高压击穿造成的板卡损坏不在质保覆盖范围。
替换与升级建议
✅ 直接替换（无需改程序、不动接线端子）
同型号 321131‑A01+337672‑A01 成套组件，任意拆机成套板卡可直接插拔替换，上电自动读取变频器原有存储参数，无需重新整定电机电流曲线。
⚠️ 软件兼容（需重新组态，中等工时）
- 单换 321131‑A01 主控板，保留原有 337672‑A01 驱动板：硬件接口兼容，但需重新校验脉冲同步参数，整机调试工时约 0.3 天，无额外硬件采购成本。
- 单换 337672‑A01 驱动板，保留原有 321131‑A01 主控板：需重新做 IGBT 驱动偏移校准，重载工况需连续 4 小时跑机验证，调试工时 0.5 天。
❌ 硬件不兼容（整机结构、驱动协议完全不通用，不建议改造）
- PF750 系列主控 + 驱动板：新一代 EtherCAT 总线架构，光纤驱动引脚定义改动，无法装入 机箱，整机更换变频器改造成本极高。
- 第三方通用变频驱动板：无 专属故障诊断逻辑，只能基础启停调速，过流、接地保护功能缺失，重载产线存在停机风险。
