描述
关键技术规格
- 输入电压：85–265VAC（110/220V 自适应）
- 输入频率：47–63Hz
- 最大输出功率：75W（0–60℃）
- 背板输出（多组）：
- 5.1VDC @ 10A（逻辑主供电）
- 3.3VDC @ 4A
- 1.2VDC @ 1.5A
- 24VDC @ 2.8A（可外供传感器）
- 安装位置：1756 机架最左侧第 1 槽
- 工作温度：0～+60℃；存储‑40～+85℃
- 状态指示：绿色 PWR OK 指示灯
- 绝缘 / 耐压：加强绝缘，输入‑背板 3500VDC/60s 测试
- 尺寸 / 重量：约 14×11.2×14.5cm，0.95kg
- 认证：UL、CE、CSA、RoHS
产品深度介绍

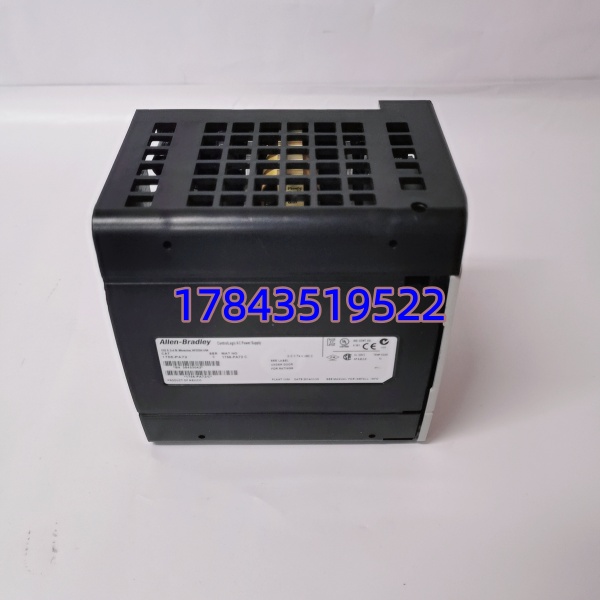

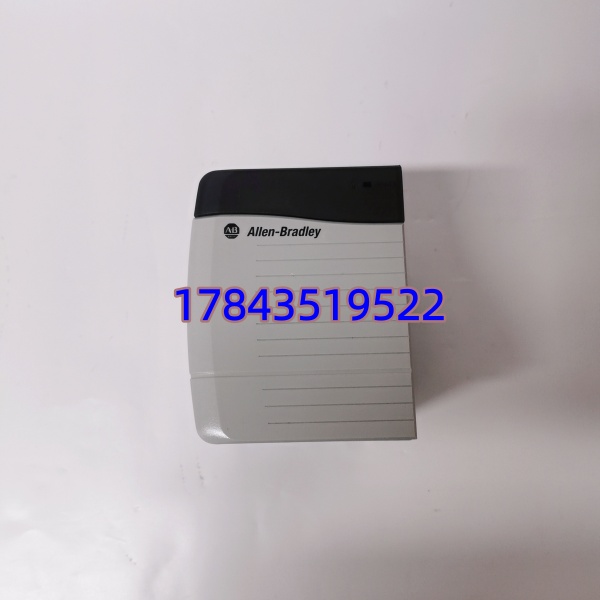

1756‑PA72/C 是 ControlLogix 系统标配交流输入电源模块，负责为整个 1756 机架背板提供稳定多组直流，保障 CPU、通信卡、I/O 模块可靠运行。宽压输入适配全球电网，内置过流 / 过压 / 过热保护，工业级加强绝缘，适合连续运行的自动化生产线、DCS 与关键 PLC 系统。C 系列为当前主流版本，兼容 A/B 系列机架。
应用场景
- 汽车制造：焊装 / 涂装 / 总装线 ControlLogix 系统供电
- 冶金：轧机、连铸机 PLC 机架电源
- 电力：火电 / 水电辅机控制、DCS 机柜
- 石化：反应器、压缩机、输送线控制系统
- 水处理：大型污水厂 / 净水厂主控 PLC
核心卖点与差异化
- 宽压自适应：85–265VAC 全球通用，减少库存 SKU
- 多组输出：同时提供 5.1V/3.3V/1.2V/24V，覆盖背板与外供需求
- 工业级可靠：加强绝缘、宽温、全保护，MTBF 长
- 即插即用：机架左槽安装，自动适配背板，无需额外配置
- C 系列优化：效率更高、散热更好、兼容性更强
质量检测流程
- 外观与序列号核验：原厂标签、序列号、无磕碰变形
- 上电测试：85V/120V/240VAC 输入，满载 75W 测试各输出电压精度
- 保护功能测试：过流、短路、过热保护触发正常
- 绝缘耐压：输入‑背板 3500VDC/60s 无击穿
- 老化测试：满载 4 小时，温度与输出稳定
- 包装：防静电袋 + 防震箱，附测试报告
技术避坑指南
- 机架槽位错误：必须装在最左侧第 1 槽，否则背板无供电
- 负载超限：总功耗≤75W，24VDC 外供≤2.8A，避免过热保护
- 输入电压错配：确认现场为 AC 供电，不可接入 DC
- 接地不良：电源与机架可靠接地，避免干扰与损坏
