描述
关键技术规格
- 通道数量: 16 路，每路独立隔离
- 触点类型: 常开（NO）机械继电器
- 负载电压: DC 5-125V；AC 10-240V（50/60Hz）
- 负载电流:
- DC：1A@5-30V、0.5A@48V、0.22A@125V
- AC：1.5A@120V、0.75A@240V
- 背板功耗: 4.4W；5.1V 电流 150mA，24V 电流 150mA
- 响应时间: ≤10ms（通 / 断）
- 触点寿命: 阻性负载 30 万次，感性负载 10 万次
- 工作温度: 0°C 至 60°C
- 隔离等级: 通道间 250V 隔离
- 连接方式: 螺钉端子，兼容 1756-TBCH/TBS6H 端子块
- 认证: UL、CSA、CE
产品深度介绍

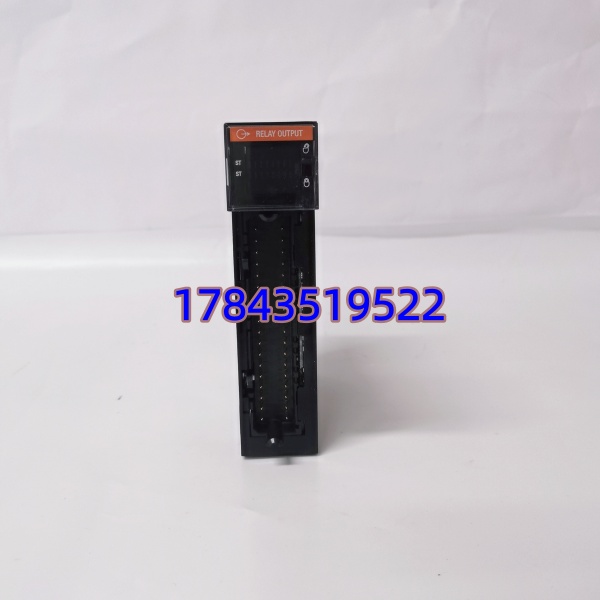

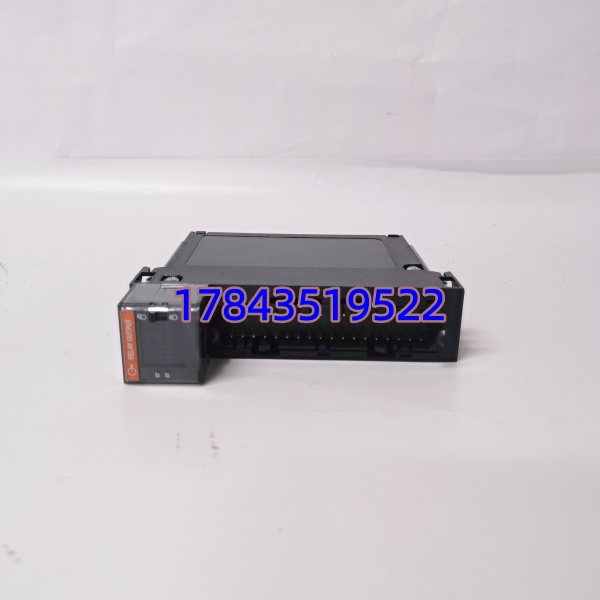

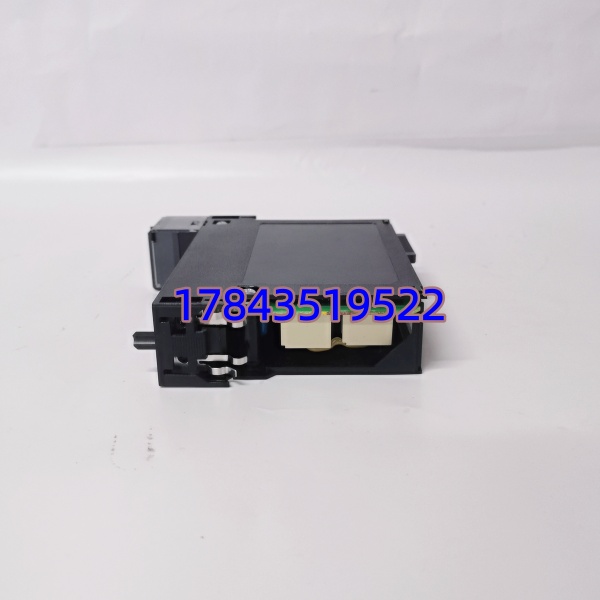

A-B 1756-OW16I/A 是罗克韦尔 ControlLogix 系列的 16 点隔离继电器输出模块，专为工业自动化系统设计，可直接控制交流或直流负载。模块采用独立隔离设计，每路继电器与系统背板、通道之间完全电气隔离，抗干扰能力强，安全性高。
作为 ControlLogix 平台的标准 I/O 模块，1756-OW16I/A 可安装在任意 1756 机架槽位，通过背板与 Logix 5000 控制器通讯，支持实时状态诊断与故障报警。模块兼容宽范围电压负载，无需额外转换模块，简化系统架构，降低成本，适用于高低压混合负载的通用开关控制场景。
应用场景与行业案例
工程痛点
工业现场常需同时控制 24V DC 电磁阀、120V AC 接触器及 240V AC 照明设备，普通晶体管模块无法适配高压负载，非隔离模块易受干扰导致误动作，而分模块控制会增加成本与复杂度。
典型应用场景
- 石油化工：控制反应釜电磁阀、精馏塔报警灯，隔离强电干扰，保障连续生产。
- 电力行业：驱动电厂辅机接触器、冷却系统风机，宽电压适配不同设备。
- 冶金行业：控制高炉现场指示灯、液压阀，适应高温粉尘环境。
- 水处理：控制加药泵、曝气阀，实现远程开关与状态监控。
- 机械制造：机床启动器、安全门联锁控制，故障时可安全切断负载。
真实案例
去年 10 月，华东某汽车零部件厂冲压生产线的旧款非隔离输出模块频繁误动作，导致生产线停机，日均损失超 5 万元。现场工程师排查发现，车间焊机干扰强，非隔离模块无法抵御。更换 1756-OW16I/A 后，因通道间 250V 隔离，彻底解决干扰问题，模块连续运行 3 个月无故障，生产线恢复稳定。
核心卖点与差异化
- 全隔离设计：通道间 250V 隔离，抗干扰能力提升，适配强干扰工业环境Rockwell Automation。
- 交直流通用：支持 5-125V DC/10-240V AC，无需额外转换模块，降低采购成本。
- 长寿命触点：阻性负载 30 万次寿命，减少更换频率，降低维护成本Rockwell Automation。
- 实时诊断：每通道 LED 状态指示，支持控制器读取状态，快速定位故障。
- 现货保障：全新原装现货，交期 1-3 天，支持一年质保，降低停机风险。
